Kontroler MinE-CAP pozwala zmniejszyć o 40% objętość zasilaczy i ładowarek sieciowych
Wysokonapięciowe kondensatory elektrolityczne stosowane w ładowarkach i zasilaczach sieciowych charakteryzują się dużymi wymiarami oraz zajmują znaczną przestrzeń wewnątrz obudowy, stanowiąc główną przeszkodę w ograniczeniu jej grubości. Nowo opracowany kontroler MinE-CAP (ozn. MIN1072M) firmy Power Integrations pozwala projektantom stosować kondensatory o mniejszym napięciu znamionowym, a tym samym o mniejszych gabarytach. Umożliwia on ograniczenie nawet o połowę objętości stosowanych w nich kondensatorów elektrolitycznych, a w konsekwencji ograniczenie do 40% objętości samego urządzenia. Ponadto, zapewnia redukcję prądu rozruchowego nawet o 95%, eliminując konieczność stosowania termistorów NTC oraz akceptuje napięcia wejściowe z szerokiego zakresu od 90 do ponad 350 VAC, pozwalając na projektowanie urządzeń mogących pracować w różnych rejonach geograficznych.
Wprowadzenie standardu USB PD zwiększyło zainteresowanie małymi ładowarkami o mocy do 65 W, a opracowując je wiele firm kładzie nacisk na zwiększenie częstotliwości taktowania, pozwalające zredukować rozmiary transformatorów w przetwornicach zaporowych (flyback). MinE-CAP pozwala zaoszczędzić jeszcze większą przestrzeń niż w przypadku podwojenia częstotliwości taktowania, równocześnie zapewniając dużą sprawność energetyczną.

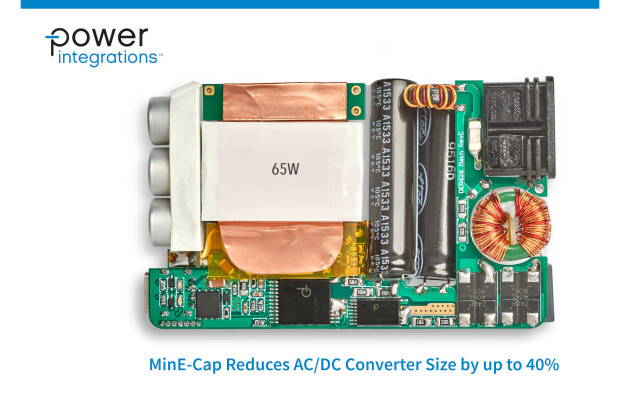

W typowym zasilaczu zrealizowanym z wykorzystaniem MinE-CAP zestaw wejściowych kondensatorów elektrolitycznych obejmuje mały kondensator wysokonapięciowy elektrolityczny lub ceramiczny (typ. o napięciu znamionowym 400 V) oraz duży elektrolityczny kondensator niskonapięciowy (typ. o napięciu znamionowym 160 V), połączony równolegle z kondensatorem wysokonapięciowym i szeregowo w kontrolerem. MinE-CAP wykorzystuje tranzystory PowiGaN o małej rezystancji RDS(on) do automatycznego łączenia i odłączania kondensatora w zależności od wartości napięcia zasilającego. Uzyskuje się dzięki temu mniejszą sumaryczną objętość kondensatorów, gdyż znaczna część energii jest przechowywana w kondensatorze o mniejszym napięciu znamionowym i mniejszych gabarytach. Dodatkowo, zastosowanie tego typu architektury nie powoduje zwiększenia tętnień napięcia wyjściowego, zmniejszenia sprawności ani nie wymaga przeprojektowywania transformatora.
Kontroler MinE-CAP jest zamykany w obudowie MinSOP-16A. Może on współpracować z kontrolerami stopnia wtórnego zasilacza, np. oferowanymi przez firmę Power Integrations układami rodziny InnoSwitch, przy minimum elementów zewnętrznych. Cena hurtowa MinE-CAP (MIN1072M) wynosi 1,75 USD przy zamówieniach 10 tys. sztuk.
