Łatwy w implementacji konwerter DC-DC o zakresie napięć wejściowych od 3 do 65 V

TPSM265R1 to małogabarytowy i łatwy w implementacji konwerter DC-DC o szerokim zakresie napięć wejściowych od 3 do 65 V, zapewniający wydajność prądową 100 mA i bardzo mały pobór prądu w stanie spoczynkowym, wynoszący 10,5 µA. Występuje on w wersjach o ustalonym fabrycznie napięciu wyjściowym wynoszącym 3,3 V lub 5 V oraz w wersji umożliwiającej programowanie napięcia wyjściowego za pomocą dzielnika rezystorowego w zakresie od 1,2 V do 15 V z dokładnością ±1%. Struktura układu obejmuje kontroler DC-DC, tranzystory MOSFET i cewkę wyjściową, zamknięte w miniaturowej obudowie SMD o wymiarach 3,7 x 2,8 x 1,9 mm. W najprostszej implementacji wymagane jest podłączenie jedynie 2 zewnętrznych kondensatorów, co pozwala zrealizować kompletny obwód na bardzo małej powierzchni płytki drukowanej.

TPSM265R1 pracuje w trybie PFM (Pulse Frequency Modulation), zapewniającym dużą sprawność w szerokim zakresie obciążeń. Zapewnia bardzo dobrą stabilność napięcia wyjściowego przy zmianach obciążenia. Pomimo małych gabarytów i łatwej implementacji, oferuje wiele wbudowanych funkcji. Wśród nich należy wymienić konfigurowalne zabezpieczenie podnapięciowe z histerezą, wejście Enable, funkcję programowalnego opóźnienia startu przy włączaniu zasilania, zabezpieczenie termiczne z histerezą, funkcję kontroli współczynnika slew-rate oraz wyjście sygnalizacyjne Power Good.

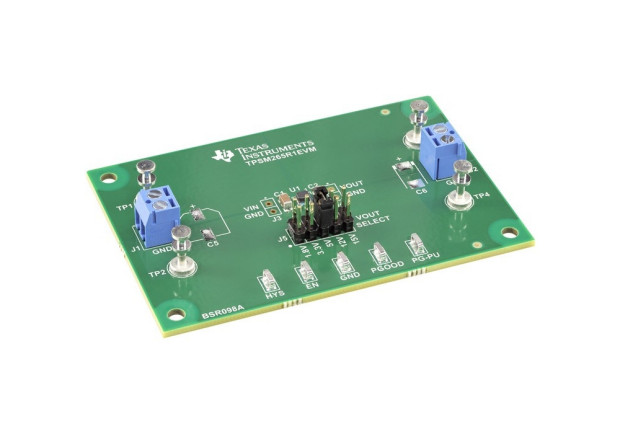

Układ może znaleźć zastosowanie w przetwornikach pomiarowych, kontrolerach PLC/PAC, serwonapędach i aplikacjach korzystających z ujemnego napięcia zasilania. Spełnia wymogi normy CISPR11 (EN55011) w zakresie poziomu generowanych zaburzeń elektromagnetycznych. Nadaje się do pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C. Producent dostarcza do tego układu płytkę ewaluacyjną (ozn. TPSM265R1).
