Projekt referencyjny rezonansowego konwertera DC-DC o mocy 250 W ze sterownikiem MasterGaN1

Firma STMicroelectronics wprowadza na rynek pierwszy projekt referencyjny rezonansowego konwertera DC-DC opartego na module półmostkowego sterownika wysokonapięciowego MasterGaN1 z tranzystorami GaN. Pozwala on zwiększyć gęstość mocy i sprawność energetyczną oraz uprościć projektowanie i skrócić czas wprowadzania na rynek przemysłowych modułów zasilania o małych gabarytach i dużej sprawności energetycznej.

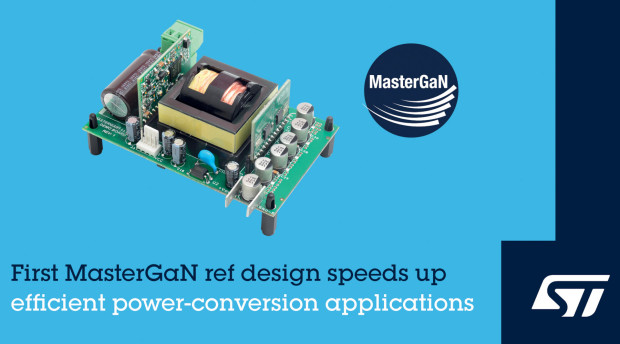

EVLMG1-250WLLC to projekt 250-watowego konwertera LLC, zrealizowanego na płytce drukowanej o powierzchni 100 x 60 mm z komponentami o maksymalnej wysokości 35 mm. Bazuje na półmostkowym sterowniku MasterGaN1 z dwoma 650-woltowymi tranzystorami GaN o precyzyjnie dopasowanych parametrach czasowych, rezystancji R_DS(on) równej 150 mΩ i maksymalnym prądzie przewodzenia 10 A. Wejścia logiczne są kompatybilne z poziomami napięć od 3,3 do 15 V. MasterGaN1 nadaje się do realizacji konwerterów pracujących w topologii rezonansowej, flyback i forward oraz układów korekcji PFC w zasilaczach sieciowych, przetwornicach DC-DC i falownikach o mocy do 400 W.

Zestaw EVLMG1-250WLLC został zaprojektowany do pracy z nominalnym napięciem wejściowym 400 V i wyjściowym 24 V. Zapewnia wydajność prądową 10 A i osiąga sprawność energetyczną powyżej 92%. Do jego wyposażenia należy zabezpieczenie zwarciowe, nadprądowe i podnapięciowe. Cena zestawu wynosi 230 USD.
