Zestaw demostracyjny 1-kilowatowego konwertera DC-DC LLC o dużej gęstości mocy

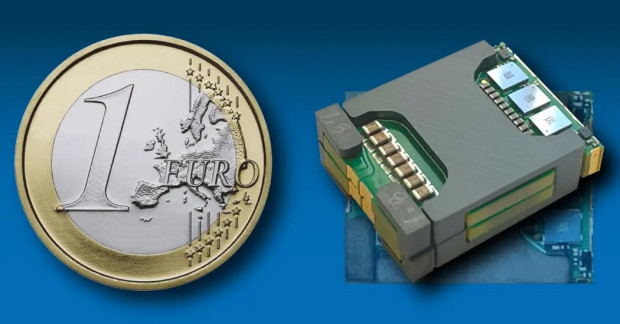

Firma EPC opracowała zestaw demostracyjny 1-kilowatowego konwertera DC-DC LLC o dużej gęstości mocy (313 W/cm³) do zastosowań w układach zasilania serwerów i motoryzacji. EPC9159KIT obejmuje cztery komponenty: płytę bazową EPC9536 Rev. 5.0, moduł kontrolera (ozn. EPC9528), moduł wejściowych tranzystorów FET (ozn. EPC9556P) oraz moduł transformatora i prostownika synchronicznego (ozn. EPC9551T). Umożliwia realizację konwertera o wydajności prądowej 83 A, pracującego z napięciem zasilania 48 VDC i generującego ustalone fabrycznie napięcie wyjściowe 12 VDC.
Konwerter został zrealizowany na bazie komponentów GaN. Pracuje w topologii LLC z mostkiem w obwodzie wejściowym, planarnym transformatorem i synchronicznym prostownikiem w obwodzie wyjściowym. Wejściowy mostek został zrealizowany z wykorzystaniem czterech 80-woltowych tranzystorów GaN EPC2619 o rezystancji przewodzenia 3,3 mΩ, natomiast w obwodzie wyjściowym zastosowano 6 tranzystorów GaN EPC2067 (40 V, 1,3 mΩ). Sprawność energetyczna konwertera wynosi 96,2% przy pełnym obciążeniu, a maksymalnie może osiągnąć 98% @ 25 A.
Cena zestawu EPC9159KIT wynosi 787,80 USD.
