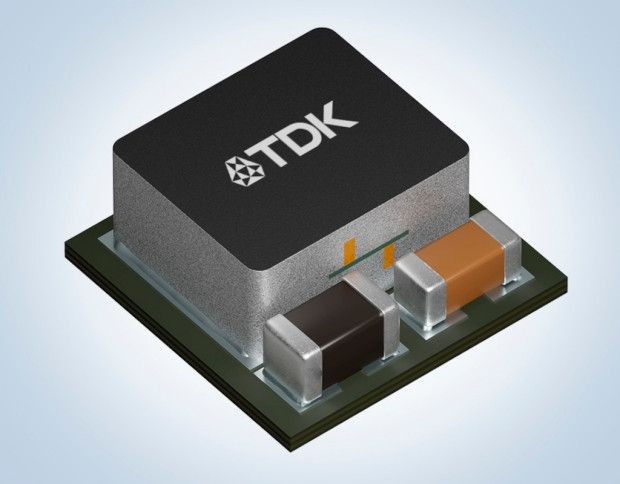

Firma TDK powiększa rodzinę konwerterów DC-DC microPOL (μPOL) o nową serię FS160x, obejmującą konwertery z pełną telemetrią, umożliwiające monitorowanie napięcia, prądu i temperatury przez interfejs I²C. Ze względu na małe gabaryty obudów (3,3 x 3,3 x 1,35 mm), nadają się one idealnie do systemów o dużej gęstości mocy, głównie wykorzystujących układy ASIC, SoC i FPGA.
Konwertery serii FS160x są przystosowane do pracy w temperaturze otoczenia od -40 do +125°C. Charakteryzują się szerokim zakresem napięcia wejściowego od 4,5 do 16 V. Występują w wersjach o wydajności prądowej 3 A (FS1603), 4 A (FS1604) i 6 A (FS1606). Dwa pierwsze pracują z ustalonym fabrycznie napięciem wyjściowym, wynoszącym odpowiednio 5 V i 3,3 V. W przypadku FS1606, napięcie może być programowane dzielnikiem rezystorowym w zakresie od 0,6 do 5,0 V.
Struktura wewnętrzna konwerterów serii FS160x obejmuje kontroler, sterowniki bramek i tranzystory MOSFET oraz zestaw funkcji logicznych. Wzajemne połączenie struktur jest realizowane bez używania połączeń wire bond, co zapewnia bardzo dobre parametry termiczne. Aby zwiększyć sprawność energetyczną i zminimalizować wpływ indukcyjności resztkowych, w strukturę układów wbudowano również cewkę i inne elementy pasywne. Przeprowadzone optymalizacje pozwoliły uzyskać gęstość mocy na poziomie 1 W/mm3. Konwertery serii FS160x charakteryzują się nawet dwukrotnie mniejszą powierzchnią od innych produktów tej klasy. Dzięki dużej sprawności energetycznej, nie wymagają wymuszonego przepływu powietrza przy pracy z mocą wyjściową 15...30 W w temperaturze do +100°C. W efekcie, mogą być realizowane na mniejszej powierzchni płytki drukowanej o mniejszej liczbie warstw oraz wymagają mniejszej liczby komponentów, co redukuje ogólne koszty.
W ofercie TDK są też dostępne podobne konwertery rodziny FS w wersji 12-amperowej (FS1412) i 25-amperowej (FS1525).
