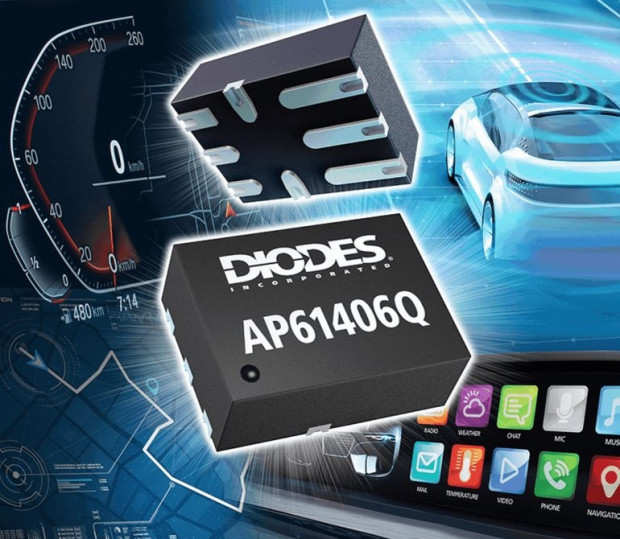

AP61406Q to konwerter DC-DC typu buck, przeznaczony do aplikacji, w których priorytetem jest zapewnienie dużej gęstości mocy i dużej sprawności energetycznej. Pracuje on z napięciem wejściowym od 2,3 V do 5,5 V i pomimo małych wymiarów (2,0 x 1,5 x 0,75 mm), może dostarczać do obciążenia prąd o natężeniu do 4 A. Wewnętrzne tranzystory MOSFET high-side i low-side wykazują małą rezystancję przewodzenia, wynoszącą odpowiednio 75 mΩ i 33 mΩ. Układ pracuje w trybie sterowania constant on-time, zapewniającym szybką reakcje na skoki prądu obciążenia i małe oscylacje napięcia wyjściowego. Zawiera interfejs konfiguracyjny I²C.
AP61406Q jest produkowany w wersjach o zaprogramowanym fabrycznie napięciu wyjściowym z zakresu od 0,3 V do 3,6 V (ze skokiem co 20 mV) oraz o napięciu regulowanym. Może pracować w przełączanych trybach PWM i PFM przy częstotliwości taktowania 1,0, 1,5, 2,0 lub 2,5 MHz. Tryb PFM pozwala na osiągnięcie bardzo małego poboru prądu w stanie spoczynkowym, rzędu 20 µA i poprawia sprawność przy małych obciążeniach, natomiast tryb PWM o stałej częstotliwości taktowania, ułatwia odfiltrowanie tętnień w całym zakresie prądów obciążenia.
Pozostałe cechy:
Więcej na: www.diodes.com
