PULSONIX 10.0 - najnowsza wersja oprogramowania PCB już dostępna

Producent oprogramowania do projektowania obwodów drukowanych Pulsonix, firma WestDev. Ltd. wprowadza na rynek najnowszą, ulepszoną wersję 10.0. Produkt został wzbogacony o nowe funkcje m.in. interaktywną edycję w środowisku projektowania 3D, dynamiczne wylewanie miedzi czy reguły nazewnictwa stylów. Pulsonix jest dystrybuowany na polskim rynku przez firmę Evatronix SA.

Pulsonix 10.0 - najnowsze funkcje oprogramowania

Interaktywne środowisko projektowania PCB i 3D

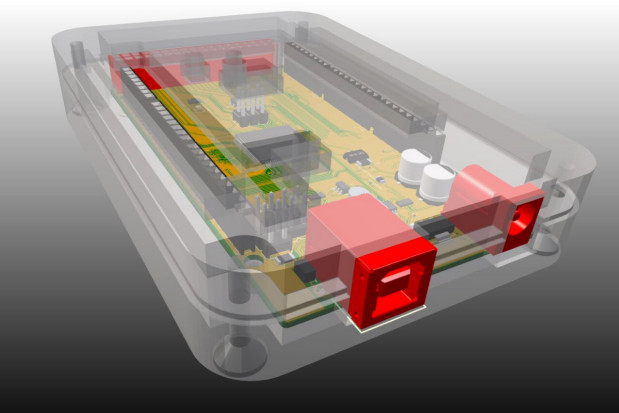

Najnowsza wersja 10.0 pozwala na integrację obudów z natywnym środowiskiem Pulsonix, w celu modelowania i wykrywania krytycznych kolizji. Program ostrzega inżyniera, gdy elementy naruszają zdefiniowane reguły. Po otrzymaniu ostrzeżenia, przedmiot naruszający może zostać przeniesiony bezpośrednio w edytorze 3D, a wszystkie zmiany zostaną automatycznie zaktualizowane w projekcie PCB. Dzięki wykrywaniu kolizji między obudowami i komponentami, Pulsonix pozwala inżynierom projektować bez konieczności ciągłego żądania aktualizacji pozycji komponentów od zewnętrznych modułów mechanicznych CAD, oszczędzając cenny czas projektowania.

W dzisiejszym multidyscyplinarnym świecie inżynierii, nowa funkcja wykrywania kolizji w znaczący sposób wypełnia lukę pomiędzy elektroniką i mechanicznymi środowiskami projektowymi.

Podsumowanie nowych funkcji edytora 3D:

• możliwość zaimportowania obudów,
• definiowanie zasad projektowych dotyczących przemieszczania i umieszczania komponentów,
• możliwość przesuwania komponentów w edytorze 3D,
• wykrywanie kolizji.

Dynamiczne wylewanie miedzi
Pulsonix 10.0 oprócz funkcjonalności 3D wprowadza również możliwość dynamicznej edycji miedzi (repour). Pozwala to na oszczędzenie czasu projektowania bez konieczności ręcznego odnawiania obszarów miedzianych. Poprowadzenie ścieżki przez obszar miedzi lub przesunięcie elementu projektu, takiego jak komponent, automatycznie dostosuje miedź przestrzegając zasad projektowych.

Reguły nazewnictwa stylów
Reguły nazewnictwa stylów, umożliwiają użytkownikom oprogramowania Pulsonix 10.0 automatyczne dostosowanie ich do standardów firmy lub reguł branżowych takich jak IPC. Użytkownik ma możliwość definiowania nazw w plikach technologicznych, dzięki temu każdy np. nowy styl padu, zostanie automatycznie nazwany zgodnie z określonymi regułami. Konwencje nazewnictwa można definiować i stosować dla wszystkich typów stylów w Pulsonix, w tym linii, tekstu i ścieżek.

Najważniejsze funkcje dostępne w ramach najnowszej wersji:

• nowe funkcje narzędzia 3D - obudowy, wykrywanie kolizji, możliwość przenoszenia elementów w ramach podglądu 3D, lepsza wizualizacja itp.,
• dodatkowe funkcje dostępne w oknie Technologii- siatki, jednostki, warianty itp.,
• nowe reguły odstępów dla padów SM i Micro-przelotek oraz pułapki kwasowej,
• reguły nazewnictwa stylów,
• interaktywne Wylewanie Miedzi (Copper Pouring),
• wsparcie dla grafiki 4K,
• nowa aplikacja serwera licencji sieciowej (NLS) w celu zwiększenia szybkości, dokładności i wsparcia dla większej liczby systemów.

Dzięki nowym funkcjom, oprogramowanie Pulsonix umożliwia inżynierom projektowanie w sposób bardziej inteligentny, intuicyjny i wydajny.
