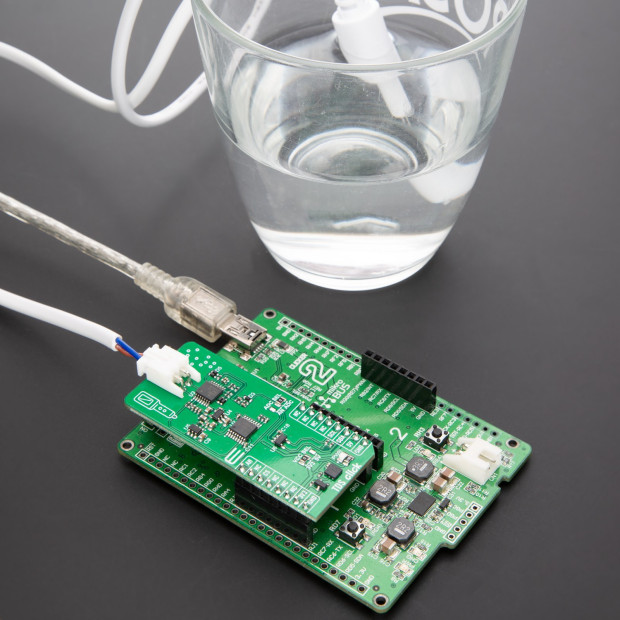

TDS Click to nowa płytka rozszerzająca z oferty firmy Mikroe, służąca do pomiaru zawartości substancji rozpuszczonych (TDS - Total Dissolved Solids) w wodzie. Jej główne elementy to oscylator CD4060B i wzmacniacz operacyjny LMV324 produkcji Texas Instruments, przetwornik A/C MCP3221 produkcji Microchip oraz regulatory napięcia LP2985AIM5-3.0 i ADM8829. Wielostopniowy układ kondycjonowania sygnału realizuje funkcje wzmocnienia, prostowania i filtrowania sygnału z sondy, generując - w zależności od ustawienia przełącznika konfiguracyjnego ADC SEL - napięcie stałe, proporcjonalne do poziomu TDS lub sygnał cyfrowy I2C. Płytka zapewnia kompatybilność z poziomami sygnałów logicznych 3,3 V i 5 V. Jest zgodna ze standardem mikroBUS i może być stosowana w dowolnym systemie host, obsługującym ten typ gniazda. Oferuje funkcję ClickID, umożliwiającą automatyczne wykrywanie i identyfikację przez system nadrzędny. Producent oferuje do niej zestaw bibliotek open-source mikroSDK.
Więcej na: www.mikroe.com
