Zestawy ewaluacyjne Renesas Synergy – przyspieszony rozwój aplikacji HMI

Firma Renesas zaprezentowała nowe zestawy startowe DK-S7G2, DK-S3A7, PE-HMI1 oraz SK-S7G2 oparte o mikrokontrolery należące do platformy Renesas Synergy. Dzięki bogatemu pakietowi oprogramowania, wbudowanemu sterownikowi graficznemu dla rodziny S7 oraz LCD dla rodziny S3 oraz graficznemu środowisku GUIX Studio firmy Express Logic pozwalają one na szybkie i proste projektowanie interfejsów użytkownika HMI.

Platforma Renesas Synergy to połączenie mikrokontrolerów opartych o rdzeń Cortex-M0+ / Cortex-M4 oraz bogatego API programowego, dzięki któremu możliwe jest skupienie się na właściwej aplikacji docelowej i pominięcie długiego procesu testowania sterowników, stosów komunikacyjnych, integracji middleware’u, systemu RTOS itp. itd. Wszystko to przyczynia się do szybszego wprowadzenia produktu na rynek. Już przy zakupie jednej sztuki mikrokontrolera platformy Renesas Synergy dostaje się dostęp do profesjonalnego systemu czasu rzeczywistego ThreadX, narzędzia do graficznego projektowania interfejsów HMI GUIX, stosów komunikacyjnych (USBX, FileX, NetX), licznych bibliotek i sterowników opisanych kartami katalogowymi.

Do dostępnych obecnie platform ewaluacyjnych należą:

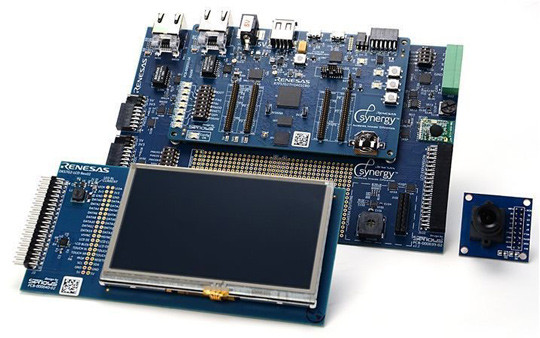

1) DK-S7G2:

- dostęp do wszystkich pin’ów mikrokontrolera Renesas Synerg S7G2 (240MHz Cortex-M4, 4 MB flash + 640 KB SRAM),
- modułowa konstrukcja,
- Wyświetlacz TFT LCD 4.3” WQVGA (480x272) z panelem pojemnościowym,
- 4 x złącze rozszerzeń PmodTM,
- Moduł kamery,
- USB (1 x HS Host, 1 x FS Device),
- 2 x Ethernet,
- Zintegrowany Bluetooth Low Energy (BLE)
- RS232/RS485 oraz CAN,
- 16 MB SDRAM + 16 MB QSPI flash + 2 GB eMMC
- Złącze kart SD,
- Zintegrowany debugger J-Link.

2) Budżetowy SK-S7G2:

- dostęp do wszystkich pin’ów mikrokontrolera Renesas Synergy™ S7G2 (240MHz Cortex-M4, 4 MB flash + 640 KB SRAM),
- wyświetlacz 2.4” TFT LCD QVGA (320x240) z panelem rezystancyjnym,
- złącze zgodne z Arduino UNO,
- 2 x złącze rozszerzeń PmodTM,
- USB (1 x HS Host, 1 x FS Device)
- 1 x Ethernet,
- RS232/RS485,
- CAN,
- Zintegrowany Bluetooth Low Energy (BLE),
- 8-MB QSPI flash,

3) PE-HMI1:

- wyświetlacz 7” TFT WVGA z panelem pojemnościowym,
- moduł kamery, mikrofon, głośnik,
- SDRAM (32 MB) + eMMC (2 GB)
- On-board Wi-Fi 802.11a/b/g/n,
- On-board Bluetooth 4.0,
- Ethernet 10/100,
- USBHS host / USBFS device,
- CAN, RS232 i RS485,
- Segger J-Link lite,

4) DK-S3A7:

- Renesas Synergy™ S3A7 48-MHz ARM Cortex-M4
- dostęp do wszystkich pinów I/O S3A7 I/O pins
- wyświetlacz LCD
- Full-Speed USB Host / Device
- CAN, RS-232/485
- Bluetooth Low-Energy (BLE)
- Serial flash, EEPROM
- złącze SD
- QSPI flash
- Compass, accelerometer, ambient light, temperature
- Capacitive-touch sensor
- On-Board SEGGER J-LinkDRAM (32 MB) + eMMC (2 GB)
