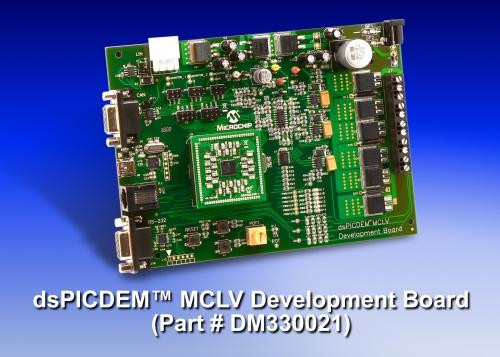

Zestaw ewaluacyjny dsPICDEM MCLV

Zestaw ewaluacyjny do sterowania silnikami BLDS i PMSM

Firma Microchip wprowadziła do sprzedaży kolejny zestaw ewaluacyjny do silników bezszczotkowych (BLDC) i silników synchronicznych z magnesem stałym (PMSM), oznaczony symbolem dsPICDEM MCLV. Zestaw ten bazuje na mikrokontrolerach sygnałowych rodziny dsPIC33F. Pozwala na sterowanie silnikami o napięciu znamionowym do 48V i maksymalnym prądzie 15A.

Obsługuje szereg kanałów komunikacyjnych, m.in. USB, CAN, LIN i RS-232. Gniazdo wymiennych modułów Plug-In (PIM) pozwala na instalację na płycie bazowej wielu typów kontrolerów sygnałowych rodziny dsPIC33F o różnych pojemnościach pamięci i konfiguracjach wyprowadzeń. Wersja podstawowa dsPICDEM MCLV zawiera układ dsPIC33FJ32MC204 PIM (44 wyprowadzenia, 32kB pamięci Flash).

Dodatkowo, firma Microchip prezentuje dwa nowe rozwiązania programowe. Pierwsze przedstawia przykład realizacji algorytmów PFC wraz z algorytmem sterowania silnikiem na pojedynczym chipie (nota aplikacyjna AN1208). Drugie demonstruje możliwość sterowania silników indukcyjnych AC z większą prędkością obrotową od znamionowej, co pozwala zmniejszyć koszty i powierzchnię/masę w pewnej klasie aplikacji (nota AN1206). Obie noty są dostępne pod adresem www.microchip.com/motor.

Moduł graficzny DMCI (Data Monitor and Control Interface) środowiska projektowego MPLAB IDE został obecnie rozszerzony o funkcję monitorowania danych w czasie rzeczywistym (RTDM). Umożliwia on dostrajanie parametrów silnika w czasie rzeczywistym, bez wstrzymywania pracy aplikacji. MPLAB wraz z modułami RTDM i DCMI jest dostępny pod adresem www.microchip.com.
