Oscyloskopy cyfrowe WaveAce

Tanie oscyloskopy cyfrowe WaveAce na pasmo do 300MHz

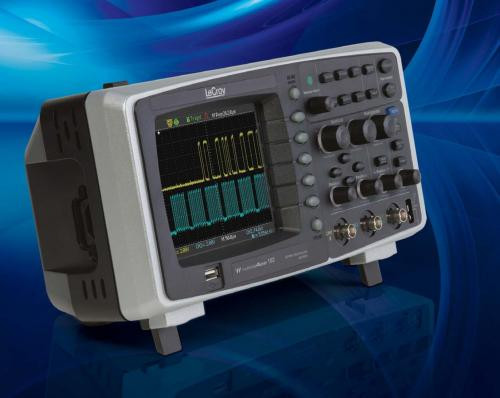

Firma LeCroy zaprezentowała nową rodzinę przenośnych oscyloskopów cyfrowych WaveAce charakteryzujących się prostą obsługą i przystępną ceną. Do ich zalet należy zaliczyć m.in. kolorowy wyświetlacz 5,7\", dużą pamięć próbek i zaawansowane możliwości wyzwalania. Prosty interfejs użytkownika zapewnia szybki dostęp do wszystkich najważniejszych funkcji. Port USB pracujący w trybie host/device umożliwia podłączenie pamięci przenośnej, komputera PC lub drukarki.

Rodzina oscyloskopów WaveAce obejmuje modele dwukanałowe o paśmie 60, 100, 200 i 300MHz. Maksymalna szybkość próbkowania wynosi 2 GS/s, a maksymalna pojemność wewnętrznej pamięci pozwala na przechowywanie do 9k próbek na kanał. Istnieje możliwość zautomatyzowanego pomiaru 32 parametrów czasowych, przeprowadzania szybkich pomiarów testowych Pass/Fail oraz realizacji cyfrowych filtrów o charakterystyce programowanej przez użytkownika. Interfejs użytkownika jest dostępny w 11 wersjach językowych. Wszystkie najważniejsze nastawy i menu mogą być łatwo wywoływane poprzez naciśnięcie pojedynczego przycisku na przednim panelu. Przyciski służące do otwierania i zamykania menu oraz przełączania trybów pracy są podświetlone, co ułatwia zorientowanie się w aktualnym trybie pracy oscyloskopu. W wewnętrznej pamięci może być zapisanych 20 zestawów parametrów konfiguracyjnych oraz 20 obrazów przebiegów.

Najważniejsze cechy oscyloskopów WaveAce:

• cztery modele na pasmo 60, 100, 200 i 300MHz,
• szybkość próbkowania do 2 GS/s,
• pamięć próbek 4 lub 9k punktów/kanał (18k z przeplotem),
• zaawansowane tryby wyzwalania, m.in. Edge, Pulse Width, Video, Slope (Rise Time),
• kolorowy wyświetlacz 5,7\",
• 32 automatyczne pomiary,
• wielojęzyczny interfejs i pomoc kontekstowa,
• 4 funkcje matematyczne i wyznaczanie transformaty FFT,
• port komunikacyjny USB host/device.
