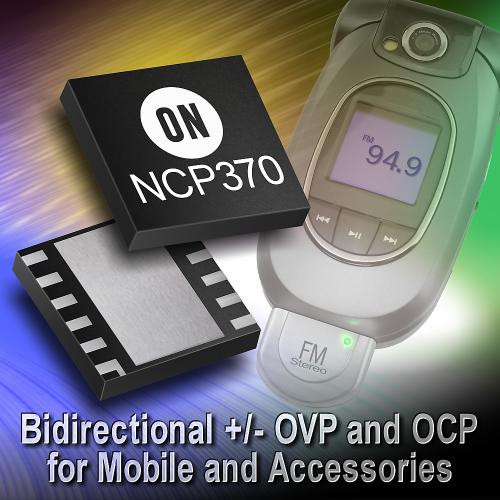

Dwukierunkowe zabezpieczenie nadnapięciowe/nadprądowe NCP370

Dwukierunkowe zabezpieczenie nadnapięciowe/nadprądowe do urządzeń bateryjnych i akcesoriów

NCP370 to układ realizujący jednocześnie dwukierunkowe zabezpieczenie nadnapięciowe (OVP) i nadprądowe (OCP) przeznaczony do zastosowań w urządzeniach przenośnych zasilanych z ładowarki sieciowej i akumulatora. Może pracować w dwóch trybach: Direct Mode i Reverse Mode przełączanych sygnałem logicznym.

Tryb Direct Mode jest aktywowany przy podłączaniu zasilacza sieciowego. Zabezpiecza urządzenie przed przepięciami do ±28V. Gdy napięcie wejściowe osiąga górną lub dolną wartość progową OVLO/UVLO zasilacz jest automatycznie odłączany od urządzenia. Przy włączaniu zasilania wejście V_OUT zasilające urządzenie jest uaktywniane dopiero 30ms po osiągnięciu dolnego poziomu progowego OVLO przez napięcie z zasilacza podawane na wejście V_IN. Maksymalny prąd ładowania akumulatora 1,3A.

W trybie Reverse Mode układ realizuje zabezpieczenie nadprądowe. Urządzenie zewnętrzne jest podłączane do wejścia układu, a akumulator do wyjścia.

NCP370 zawiera wewnętrzny tranzystor NMOS o małej rezystancji R_DS(on), co istotnie ogranicza wymaganą powierzchnię PCB. Zawiera wyjście FLAG sygnalizujące wystąpienie błędu. Wejście, po podłączeniu kondensatora bocznikującego o pojemności 1,0µF lub większej jest zabezpieczone przed wyładowaniami ESD do 15kV przenoszonymi przez powietrze i do 8kV przenoszonymi przez dotyk (IEC61000-4-2 (lev. 4).

NCP370 zawiera zabezpieczenie termiczne i układ miękkiego startu. Charakteryzuje się małym poborem prądu w stanie spoczynkowym (<1µA), co pozwala wydłużyć czas pracy przy zasilaniu na akumulatorowym. Jest zamykany w obudowie LLGA-12 o wymiarach 3 x 3 x 0,55mm (ozn. NCP370MUAITXG). Cena hurtowa wynosi 0,80 USD przy zamówieniach 3 tys. sztuk.
