Mobilny analizator widma czasu rzeczywistego o paśmie 1 Hz…20 GHz

Firma Saelig dodała do oferty mobilny analizator widma czasu rzeczywistego Spectran V5 o paśmie od 1 Hz do 20 GHz, realizujący ciągłą analizę sygnału i strumieniowanie danych do pamięci w czasie rzeczywistym. Przyrząd ten zapewnia czułość -170 dBm/Hz. Poza pomiarami w czasie rzeczywistym na wszystkich częstotliwościach równocześnie, oferuje też konwencjonalny tryb analizatora z przemiataniem częstotliwości wykorzystującego ultra-szybką bezpośrednią syntezę cyfrową (DDS).

Szybkość próbkowania I/Q wynosi do 800 MSps. Parametry te pozwalają na prowadzenie precyzyjnych pomiarów w całym zakresie częstotliwości pracy i wykrywanie impulsów o czasie trwania od 10 ns oraz zapewniają przeskanowanie całego pasma 20 GHz w czasie krótszym od 20 ms.

Spectran V5 zawiera układ FPGA do przetwarzania sygnałów wraz z procesorem wektorowym do analizy statystycznej i demodulacji. Całością zarządza dwurdzeniowy mikroprocesor Blackfin z wewnętrzną jednostką DSP, sterujący wyświetlaczem 800 x 480 pikseli i ekranem dotykowym. Sygnał wejściowy trafia do 14-bitowego przetwornika A/C o zakresie dynamicznym 80 dB i jest zapisywany w wewnętrznej pamięci o pojemności 200 GB.

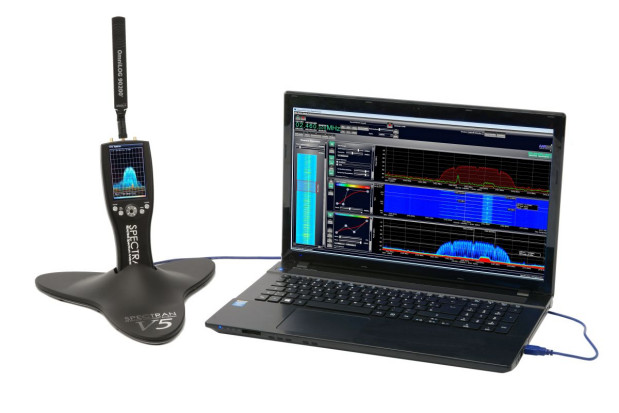

Wbudowane złącze USB umożliwia sterowanie analizatorem za pośrednictwem komputera oraz prezentację wyników analizy na dużym ekranie. Producent dostarcza oprogramowanie RTSA dostępne w wersji dla MAC OS, Linux i Windows, pozwalające \"zamienić\" V5 na pełnowartościowy analizator klasy desktop.

Spectran V5 występuje w 4 wersjach różniących się szerokością pasma i ceną. Dostępne są do niego opcje i akcesoria w postaci generatora sygnałów wektorowych IQ na pasmo 6 GHz, oscyloskopu/miernika mocy szczytowej na pasmo 40 GHz, podstawy czasu OCXO oraz rejestratora GPS z kompasem, żyroskopem, czujnikiem nachylenia i barometrem.

Wbudowany akumulator litowo-polimerowy o pojemności 8000 mAh wystarcza na 2-godzinną pracę w trybie autonomicznym.
