Zasilacze chłodzone konwekcyjnie do pracy w trudnych warunkach środowiskowych

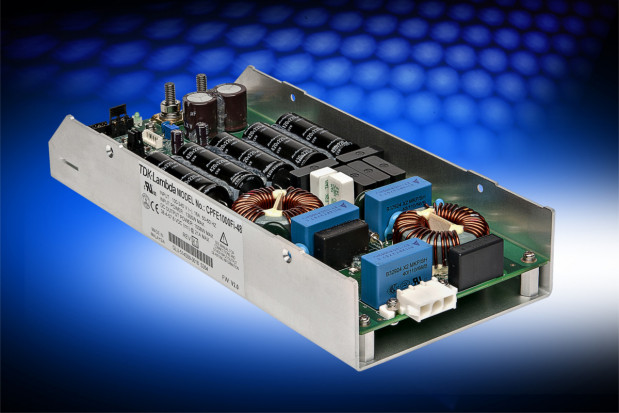

Aby uniknąć zasysania zanieczyszczeń przez chłodzone wentylatorem zasilacze, producenci maszyn poszukują rozwiązań zasilaczy o dużej mocy bez chłodzenia wymuszonego. Zasilacze CPFE1000FI firmy TDK-Lambda są odpowiedzią na takie oczekiwania. Seria CPFE wykorzystuje do chłodzenia \"zimną płytę\", a więc grube aluminiowe chassis mocowane do obudowy urządzenia.

Zasilacze akceptują napięcie sieci z przedziału 90-265 V_AC i mają na wejściu korektor PFC zapewniający zgodność z normą EN61000-3-2. Ich sprawność konwersji zawiera się między 79 a 86% w zależności od wykonania.

W ramach serii producent przygotował 3 jednostki:

• CPFE1000F-12 - o napięciu wyjściowym 12 V, regulowanym w zakresie 9,6 - 14,4 V i prądzie obciążenia do 60 A,
• CPFE1000F-28 - jest to wersja 28 V (regulacja 22,4-33,6 V) i o prądzie maksymalnym 36 A,
• CPFE1000F-48 - jednostka 48-woltowa (38,4-57,6 V) i o prądzie wyjściowym do 21 A.

Zasilacze mają zabezpieczenie nadnapięciowe, nadprądowe, zwarciowe i termiczne. Ich stan (napięcia, prądy, temperatury) można kontrolować za pomocą interfejsu I2C. Pozwala on także na zdalne załączenie i wyłączenie.

Moc zasilaczy wynosi 720-1000 W w zależności od wykonania, ale istnieje możliwość łączenia kilku jednostek w zespół pracujący równolegle. Zakres temperatur pracy wynosi -40 do +85°C (12 V) oraz -40 do +70/85°C (dla wyjścia 24/48 V).

Zasilacze mają wymiary 270 x 190 x 61 mm, a ciężar 2,4 kg. Ich konstrukcja spełnia wymagania MIL-STD-810 w zakresie narażeń mechanicznych, ma certyfikat bezpieczeństwa UL60950-1 i jest zgodna z normami EN55022/EN55011 Class B, MIL STD 461/462D CE102, IEC61000-4-2.
