Symulator online EE-Sim
Symulator online firmy Maxim wspomagający projektowanie układów zasilania
Na stronie internetowej www.maxim-ic.com dostępny jest wirtualny symulator online EE-Sim przeznaczony dla inżynierów projektujących układy zasilania. Pozwala on skrócić czas projektowania przetwornic DC-DC i regulatorów napięcia bazujących na układach scalonych firmy Maxim.
Obecnie możliwe jest przeprowadzanie symulacji na czterech typach wysokoprądowych regulatorów i przetwornic DC-DC typu step-down z wewnętrznymi tranzystorami mocy (MAX8566, MAX8654, MAX8655, MAX8686), a w przygotowaniu są modele dla kolejnych pięciu układów (MAX1836, MAX1837, MAX668, MAX669 i MAX8664).

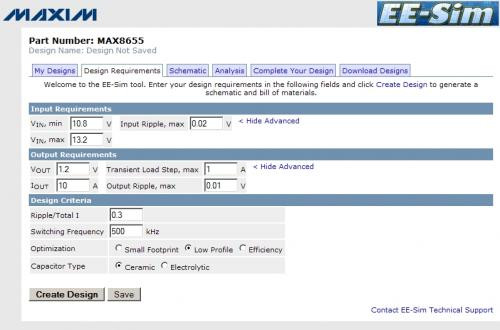

Projektowanie rozpoczyna się od wyboru układu scalonego i zatwierdzeniu kilku parametrów konfiguracyjnych, m.in. maksymalnego i minimalnego napięcia wejściowego, maksymalnego wejściowego napięcia tętnień, napięcia i prądu wyjściowego, maksymalnego wyjściowego napięcia tętnień oraz częstotliwości pracy. Ponadto, możliwe jest optymalizowanie projektowanych układów pod względem uzyskania maksymalnej sprawności, minimalnej powierzchni płytki drukowanej lub możliwie najmniejszego profilu. Projektant może też wybrać rodzaj stosowanych kondensatorów (ceramiczne lub elektrolityczne).
W drugiej fazie projektowania system EE-Sim na podstawie wprowadzonych danych tworzy interaktywny schemat ideowy z wartościami konkretnych elementów pasywnych. W przypadku elementów krytycznych dla działania układu oprócz parametrów podstawowych (np. indukcyjności cewki lub pojemności kondensatora) podawane są też wartości parametrów pasożytniczych (rezystancja uzwojenia cewki, ESR).
Po zaznaczeniu konkretnego elementu na schemacie projektant może dowolnie zmieniać jego parametry, podając nową wartość z klawiatury lub wybierając z listy konkretny model katalogowy (obecnie dostępne są do wyboru elementy RLC firm Vishay, TDK i Sumida).
W trzeciej fazie system EE-Sim dokonuje symulacji elektrycznej obwodu i wyświetla trzy typy charakterystyk: zmiennoprądową (charakterystyka Bodego) oraz czasowe stanu stabilnego i odpowiedzi impulsowej. Obie charakterystyki czasowe mogą być wyznaczane dla wejścia, wyjścia, klucza oraz pomocniczych wyprowadzeń układu scalonego.
W każdej chwili istnieje możliwość powrotu do schematu ideowego, zmiany wartości elementów i przeprowadzanie kolejnych iteracji. W końcowej fazie EE-Sim umożliwia wydruk kompletnej dokumentacji: parametrów wejściowych, schematu ideowego, charakterystyk i listy podzespołów (BOM).
Więcej na www.maxim-ic.com |
