Powertip SoM + wyświetlacz = sukces!
| TechnikaWyświetlacze są bardzo ważną pozycją w ofercie firmy Masters. Firma współpracuje ze znanymi i cenionymi azjatyckimi producentami, zapewniając klientom szybką reakcję na zapotrzebowanie rynku oraz po części umożliwia jego kreowanie. Atutem firmy Masters jest kompleksowe wsparcie klienta. Jest to stały kontakt z działami technicznymi klientów oraz producentów, pomoc w doborze optymalnego wyświetlacza zgodnie z wymaganiami aplikacji już na początkowym etapie projektu urządzenia oraz w zaimplementowaniu danego wyświetlacza w projekcie.
Firma dostarcza narzędzia deweloperskie i próbki, proponuje kompleksowe rozwiązania integrujące wyświetlacz z pozostałymi elementami projektu, dostarczając również sterowniki, układy zasilające, złącza oraz oprogramowanie służące do projektowania graficznych interfejsów użytkownika.
Rozwiązania z wbudowanym wyświetlaczem firmy Powertip
Wyzwanie związane z projektowaniem systemów wbudowanych wymaga coraz większej elastyczności i niezawodności. Dlatego oddzielenie etapu projektowania będzie najlepszym sposobem na skrócenie czasu opracowywania produktu lub marketingu. Aby spełnić wymagania wbudowanej aplikacji klienta i skrócić czas programowania, Powertip oferuje płyty główne oparte zarówno o mikrokontrolery jak i mikroprocesory ARM. Bazując na wbudowanej platformie, klient może skupić się na tworzeniu i integracji aplikacji wyższego poziomu. Jeśli natomiast potrzebuje jakiejkolwiek zmiany, Powertip zapewnia również usługę dostosowywania sprzętu i oprogramowania.
Takie jednostki kierowane są do aplikacji, jak sterowanie przemysłowe (kontrolery i oprzyrządowanie), automatyka budynków (inteligentne sterowanie domem), KIOSK (POS, automaty do sprzedaży), medycyna, wyposażenie sportowe.
Innym ciekawym rozwiązaniem w ofercie Powertip jest inteligentny wyświetlacz z interfejsem UART. Jego zalety to m.in.:
- łatwa aktualizacja do kolorowego wyświetlacza z panelem dotykowym,
- komunikacja przez interfejs UART,
- narzędzie do projektowania dla indywidualnych GUI (Graficzny Interfejs Użytkownika),
- baza obrazów o otwartym kodzie źródłowym.
Funkcje MCU
Konstrukcja Powertip MCU Mini Board jest bardzo elastyczna dla programistów i użytkowników. Zawiera konfigurowalne porty we/wy, magistralę CAN, port Ethernet lub gniazdo kart SD. Użytkownicy mogą w razie potrzeby pobrać oprogramowanie programistyczne GUI "TouchGFX" ze strony internetowej STMicroelectronics. Bogata szata graficzna w połączeniu z wyświetlaczem Powertip TFT-LCD zapewnia intuicyjną aplikację w różnych scenariuszach.
Korzyści zapewniane przez Powertip MCU
Powertip MCU Mini Board to wydajna płyta sterująca oparta o najlepszy w swojej klasie MCU STM32H7. Dzięki wbudowanemu akceleratorowi graficznemu i funkcji kodeka JPEG sprawia, że wyświetlanie obrazu jest bardziej płynne i zmniejsza obciążenie procesora. Dodanie 32 MB pamięci Flash zwiększa elastyczność.
| Komputery SOM Type-2 i MINI oparte na MCU | ||
| P05D00071-02 | P05D00071-01 | |
 |
 |
|
| MCU | STM32H750 | STM32H750 |
| Architektura | 480 MHz ARM Cortex-M7 | 480 MHz ARM Cortex-M7 |
| RAM | 16 MB SDRAM | 16 MB SDRAM |
| Flash | 32 MB QSPI (4 GB eMMC opcj.) | 32 MB QSPI (4 GB eMMC opcj.) |
| Porty IO | UART, I²C, SPI, Ethernet, SDIO | mSD, UART, I²C, SPI, Ethernet |
| Rozdzielczość do | 1024×768 | 1024×768 |
| Interfejs grafiki | Paralell TTL RGB | Paralell TTL RGB |
| Typ płytki | SOM Type-2 | MINI |
Wspólne:
|
 |
|
Funkcje MPU
Rozwiązanie typu SoM oparte na mikroprocesorze z rdzeniem ARM, z wyprowadzonymi kilkoma interfejsami komunikacyjnymi (I²C, UART, SPI, USB2.0, PWM, I²S itp.) oraz ze sprzętową możliwością dekodowania wideo, umożliwia podłączenie modułu wyświetlacza wyświetlającego grafikę przez interfejs, taki jak RGB, LVDS i MIPI-DS, co w rezultacie daje łatwą implementację aplikacji użytkownika HMI (Human- Machine Interface).
Obecne systemy operacyjne to Linux i Android. Powertip oferuje klientom do pobrania darmowe pakiety wsparcia płyty (BSP – Board Support Packages) w celu zbudowania własnego głównego systemu plików. Pomoże to przyspieszyć rozwój systemu wbudowanego dogodnie dla rozwiązań HMI. Klienci mogą tworzyć aplikacje przy użyciu biblioteki Qt lub różnych bibliotek Python dla systemów wbudowanych. Przeważnie kompleksowe aplikacje są wykorzystywane do HMI, które obejmują IoT, sterowanie przemysłowe, automaty do sprzedaży itp.
Korzyści zapewniane przez MPU
W oparciu o wbudowaną platformę Powertip klienci mogą skupić się na tworzeniu i integracji aplikacji wyższego poziomu. Jeśli klient potrzebuje jakiejkolwiek zmiany, Powertip zapewnia również usługi dostosowywania sprzętu i oprogramowania.
| Komputery SOM Type-1 oparte na MPU | ||||

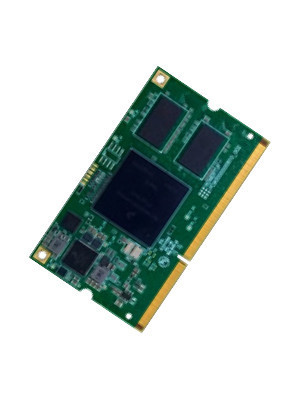

| P05D00064-02 | P05D00065-01 | P05D00073-01 | P05D00075-01 | |
 |
 |
 |
 |
|
| MPU | RK3288/RK3288K | i.MX6DL | PX30 | i.MX8M Mini |
| Architektura | 1,6 GHz Quad Core 32 bit ARM Cortex-A17 | 1,0 GHz Dual Core 32 bit ARM Cortex-A9 | 1,6 GHz Quad Core 64 bit ARM Cortex-A35 | 1,6 GHz Quad Core 64 bit ARM Cortex-A53 + Cortex-M4 |
| RAM | 2 GB DDR3L | 2 GB DDR3L | 2 GB DDR3L | 2 GB LPDDR4 |
| Porty IO | UART, I²C, SPI, Ethernet, MIPI CSI, GPIO, SDIO, I²S | UART, I²C, SPI, Ethernet, MIPI CSI, CAN, GPIO, SDIO, I²S, PCIe | UART, I²C, SPI, Ethernet, MIPI CSI, GPIO, SDIO, I²S | UART, I²C, SPI, Ethernet, MIPI CSI, CAN, GPIO, SDIO, I²S, PCIe |
| Rozdzielczość do | 1920×1080 | 1920×1080 | 1920×1080 | 1920×1080 |
| Interfejs grafiki | HDMI, LVDS, MIPI DSI, eDP, Paralell TTL RGB | HDMI, LVDS, MIPI DSI, Paralell TTL RGB | LVDS, MIPI DSI, Paralell TTL RGB | LVDS, MIPI DSI, Paralell TTL RGB |
|
Wspólne:
|
||||
