Materiały i narzędzia do reworku pakietów elektronicznych

Circuit Frames

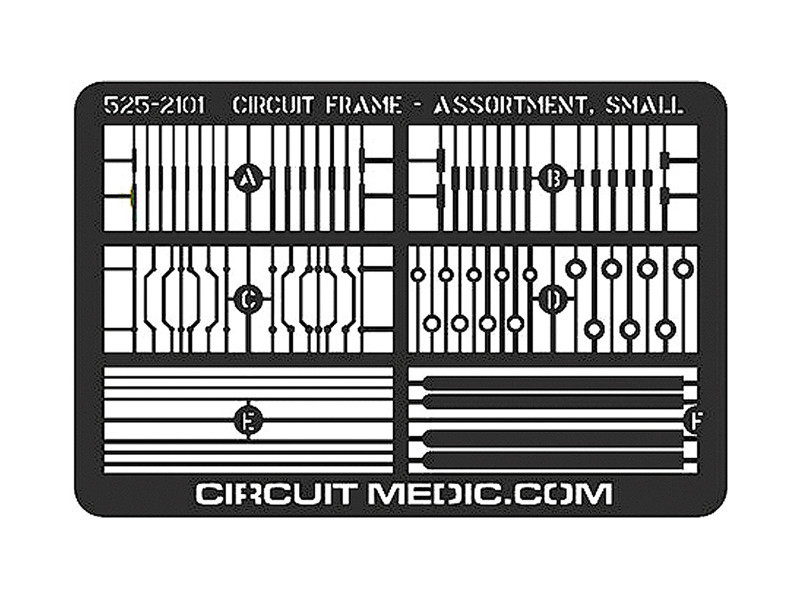

Fot. 1. Kształtki z folii miedzianej z warstwą kleju termoutwardzalnego

Circuit Frames to prefabrykowane cynowane kształtki z folii miedzianej pokrytej suchą warstwą termoutwardzalnego kleju akrylowego. Służą do naprawy ścieżek i padów na płytkach drukowanych. Przykładowo pokazany zestaw ramek 525-2101 zawiera małe i duże elementy do naprawy ścieżek, padów SMD, padów BGA, pierścieni PTH, złączy krawędziowych (metalizacja Au/Ni). Dostępne są elementy z metalizacją Sn, SnPb. Folia miedziana pokryta jest cienką (ok. 50 μm) warstwą akrylowego kleju termoutwardzalnego. Poddanie kleju temperaturze ok. 250ºC przy jednoczesnym nacisku ok 20 kg/cm² w czasie ok. 30 s powoduje trwałe połączenie ścieżki miedzianej/padu z podłożem PCB. Parametry odgazowania kleju wypełniają normy NASA. Dostępny jest również sam klej termoutwardzalny o grubości 50 μm w postaci formatki 38×57 mm. Za pomocą wyciętych kształtek kleju można przymocować na podłożu PCB podniesione pady, ścieżki (fot. 1).

Circuit Tracks

Circuit Tracks to prefabrykowane ścieżki-taśmy miedziane o prostokątnym przekroju wykonane z elektrolitycznej miedzi CDA11000 o wysokiej przewodności elektrycznej i cieplnej oraz dobrej lutowności. Taśmy miedziane o grubości 50–125 μm i szerokości 0,1–0,8 mm. Uszkodzona ścieżka zostaje zastąpiona nowym odpowiednio dobranym odcinkiem taśmy Cu, przylutowana i utwierdzana do podłoża PCB za pomocą kleju Epoxy Circuit Bond (fot. 2, 3).

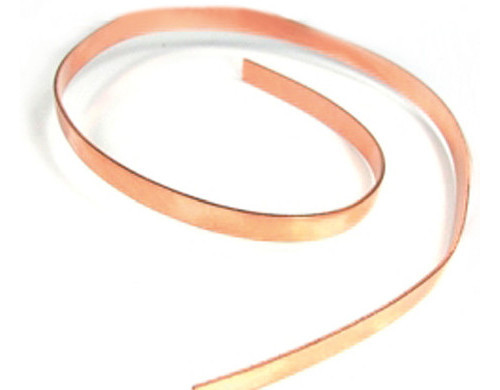

Fot. 2. Taśma miedziana do naprawy ścieżek PCB

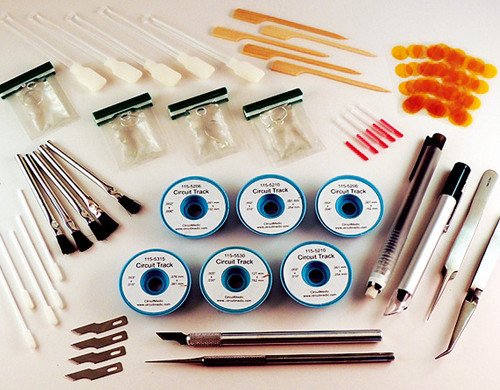

Fot. 3. Zestaw naprawczy uszkodzonych ścieżek PCB

Epoxy Circuit Bond

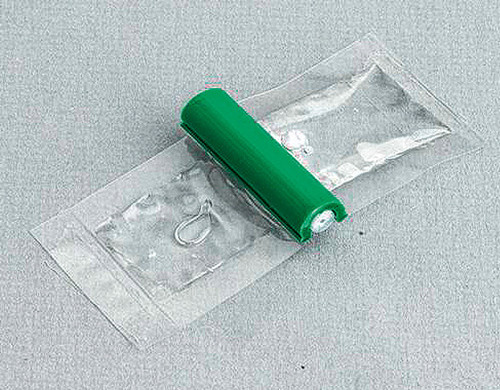

Fot. 4. Klej epoksydowy do klejenia ścieżek PCB, uzupełniania ubytków PCB

Epoxy Circuit Bond to klej epoksydowy do klejenia ścieżek, uzupełniania ubytków w PCB itp. Jest to dwuskładnikowy klej dostępny w małych opakowaniach (2 g) ze struną rozdzielającą (4 części żywicy, 1 część utwardzacza). Klej po zmieszaniu może zostać zabarwiony barwnikiem o nazwie Color Agent dostępnym w kolorach zielonym, niebieskim, czarnym itd. Czas otwarcia to 30 min, lepkość po zmieszaniu 2000 cps. Wytrzymałość termiczna do 135ºC. Klej ma właściwości izolujące (16 kV/mm). Klej Epoxy Circuit Bond zabarwiony odpowiednim barwnikiem może również służyć do naprawy solder maski (Fot. 4).

Pozostałe akcesoria i narzędzia

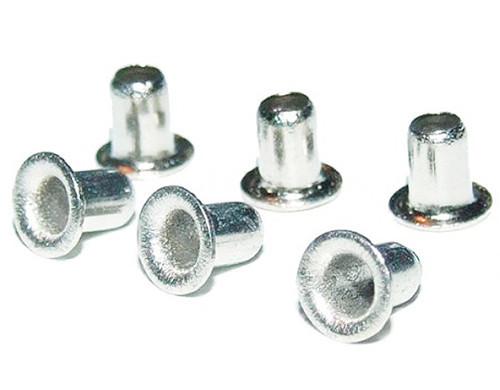

Fot. 5. Przefabrykowane przelotki (eyelet)

Eyelet to materiały zapewniające wymianę przelotek o średnicach zew. 0,76–2,36 mm w PCB o grubościach ok. 1,2–3,3 mm. Materiał to cynowane tulejki nierdzewne oraz uchwyt do przelotek. Zestaw narzędzi zawiera prasę oraz tłoczniki o główkach pasujących do różnych rozmiarów (Fot. 5).

Gold Contact Plating Kit to zestaw naprawczy do odtworzenia złotego pokrycia na powierzchni złączy krawędziowych PCB. Zawiera niezbędne narzędzia oraz chemię i daje możliwość elektrochemicznego oczyszczenia powierzchni oraz nanoszenia powłok niklowych i złotych (Fot. 6).

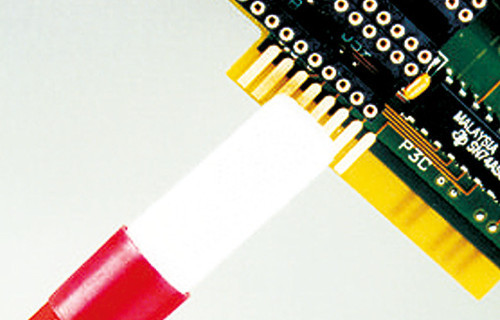

Fot. 6. Złocenie złączy krawędziowych na PCB

Wire dots to z kolei samoprzylepne krążki poliestrowe okrągłe lub prostokątne 6,5–10,0 mm do mocowania połączeń wykonanych na PCB drutem "kynar" (Fot. 7).

Do technologii naprawczych PCB używa się całego szeregu znanych powszechnie narzędzi lutowniczych, pęset, obcinaczek oraz materiałów lutowniczych, myjących, maskujących. Są to lutownice do bondowania z grotami aluminiowymi, prasy do wciskania przelotek w PCB, miniwiertarki z wiertłami z węglika krzemu, zestawy do elektrochemicznego czyszczenia PCB i osadzania warstw niklu i złota. Wszystkie te narzędzia są w ofercie Circuit Medic.



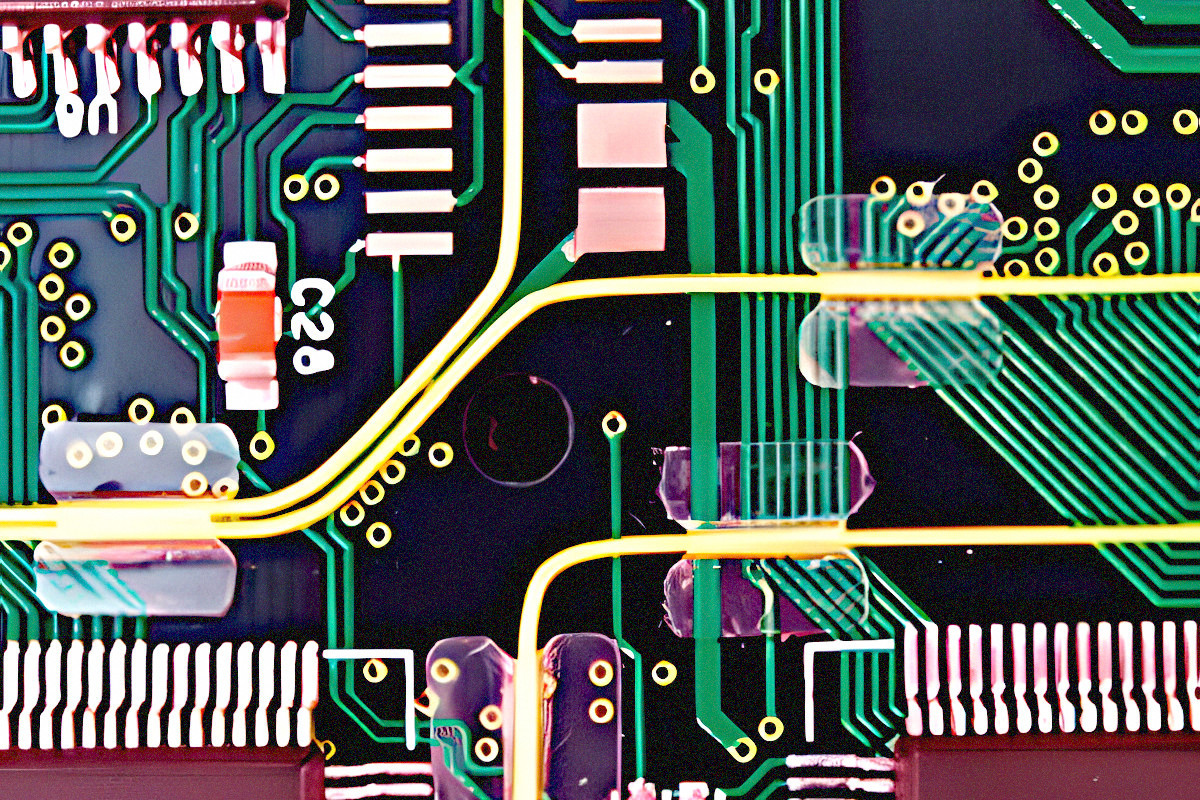

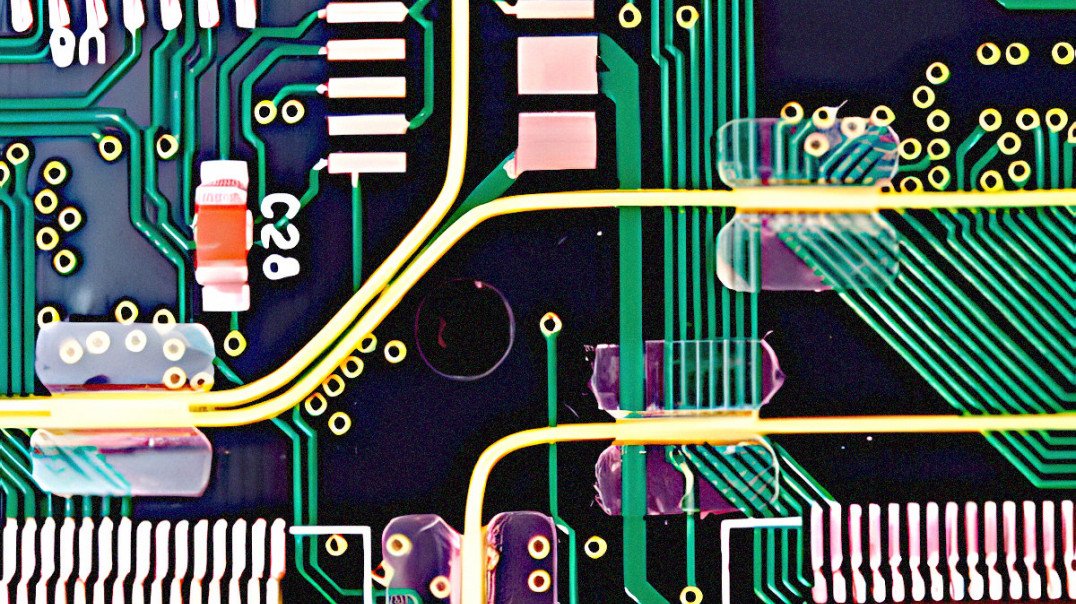

Fot. 7. Krążki samoprzylepne do mocowania przewodów na PCB
