Systemy obudów do zastosowań elektronicznych firmy nVent SCHROFF
| TechnikaFirma nVent SCHROFF uznawana jest za wiodącą markę na europejskim rynku szaf i obudów. Na międzynarodowym rynku firma jest obecna od ponad 50 lat. W jej ofercie znajdują się szafy w systemie 19-calowym oraz metrycznym, stojaki, stelaże, kasety 19-calowe, różnego typu obudowy, elementy mechaniki 19-calowej do systemów komputerów przemysłowych oraz urządzenia sterowania klimatem. Firma uznawana jest za prekursora w dziedzinie 19-calowych kaset, których pierwsze egzemplarze znalazły się w ofercie już w 1962 roku.

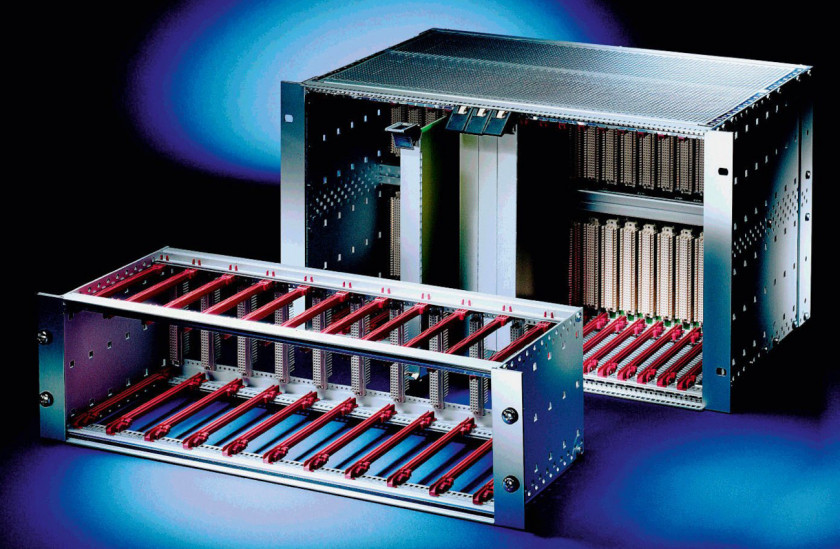

Dostępne w ofercie obudowy można podzielić na dwie główne grupy, tj. obudowy wolno stojące oraz kasety w systemie 19-calowym przeznaczone przede wszystkim do montażu w szafach i stojakach 19-calowych (choć istnieje możliwość przejścia do stanu obudów wolno stojących). Pomimo ograniczenia jakie zdawałoby się narzuca standard 19-calowy to właśnie kasety są najbardziej rozbudowaną, jeśli chodzi o dostępne typy oraz elementy montażowe, grupą, której produktem flagowym jest seria kaset typu europacPRO. System ten, dzięki swej modularności, pozwala na stworzenie przez użytkownika obudów w standardzie 19-calowym, optymalnie dopasowanych do jego potrzeb. Możliwy jest dobór wysokości (3/4/5/6/9 U) szerokości (42/63/84 HP) i głębokości, która może wynosić od 175 do 475 mm (dostępna jest również głębokość 970 mm zarezerwowana wyłącznie dla kaset o wysokości 6 U).
Należy tu dodać, iż na podstawową konstrukcję kasety składają cztery poziome szyny montażowe zawarte pomiędzy dwoma ściankami bocznymi, które są dostępne z uchwytami lub bez do montażu w systemie 19-calowym. Wszystkie elementy wykonane są z aluminium. Dodatkowo elementy te mają odpowiednie tłoczone profile, dzięki którym montaż oraz ustawianie względem siebie poszczególnych elementów jest dużo prostsze. Na szynach montażowych można mocować prowadnice kart o różnej długości oraz różnej wytrzymałości mechanicznej (wyboru typu dokonuje użytkownik). Dzięki czytelnemu oznakowaniu szyn montażowych (podziałka w skali 1HP) jest to bardzo proste. Doprowadzenie sygnałów do tak zainstalowanych kart można zrealizować poprzez magistralę systemową lub też poprzez użycie złączy zgodnych ze standardem IEC 60603-2. Do kaset tej serii dostępna jest szeroka paleta akcesoriów, w tym m.in. pokrywy, panele czołowe i tylne, moduły wtykane, uchwyty, akcesoria montażowe itd. Kasety dostępne są również w wersji EMC.
Seria inpac
Znacznie uboższą, jeśli chodzi o możliwości montażowe, jest 19-calowa kaseta serii inpac. Składają się na nią odlewane ramy czołowe (przód i tył), połączone ze sobą ścianami bocznymi. Wprost do ramy nośnej przykręcone są pokrywy górna i dolna. Dzięki temu opisywana kaseta charakteryzuje się wysoką stabilnością mechaniczną. W kasetach serii inpac istnieje możliwość montażu kart o wysokości 2/3/4/6 U i głębokości w przedziale od 245,5 do 434,5 mm. Należy jednak pamiętać, że przestrzeń użytkowa, jeżeli chodzi o szerokość wynosi tylko 75 HP.
W podstawowych akcesoriach znaleźć można panele czołowe, szyny montażowe oraz prowadnice kart. Kasety dostępne są również w wersji EMC.
Obudowy multipacPRO

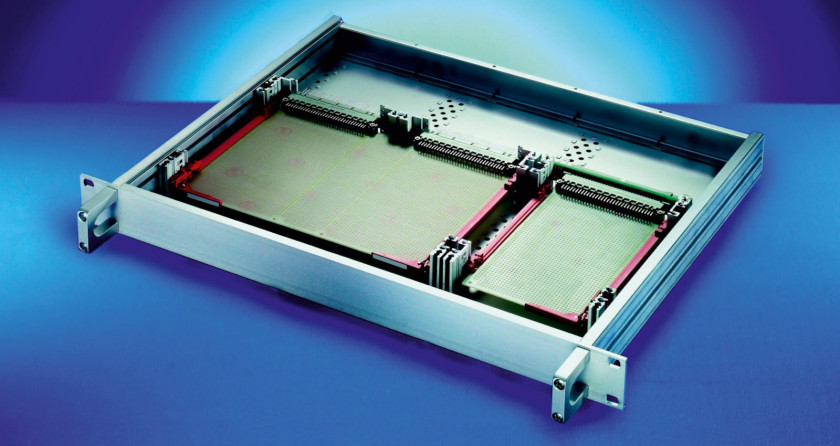

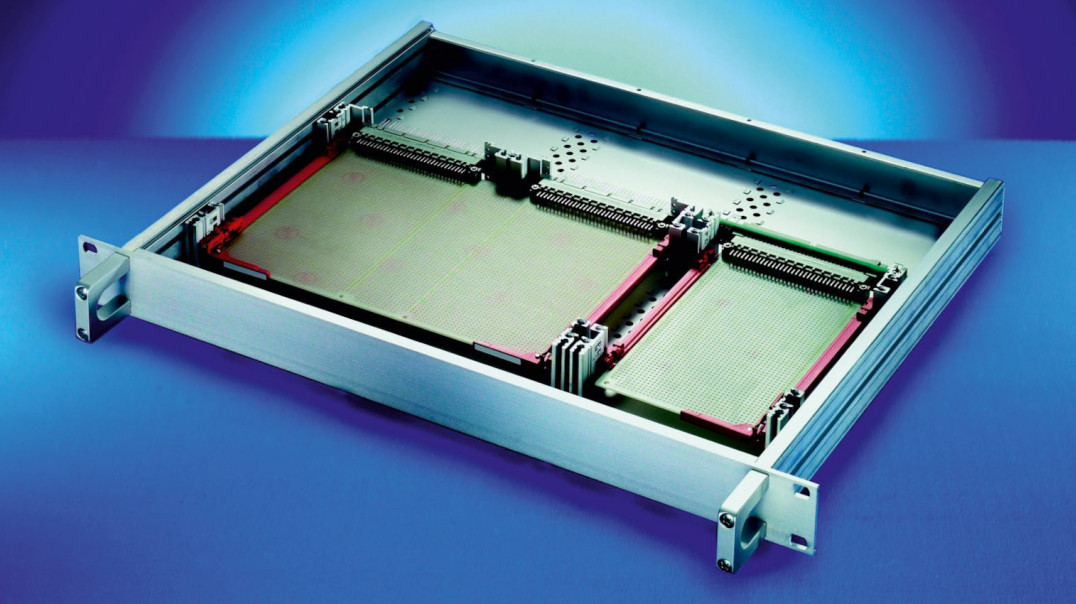

Osobną grupę stanowią obudowy 19-calowe serii multipacPRO, które przeznaczone są do modułów montowanych w poziomie oraz komponentów o niestandardowych wymiarach. Na obudowę składa się rama nośna (skręcone razem ściany boczne oraz panele czołowy i tylny) oraz pokrywy w trzech rodzajach: pełne, perforowane lub tzw. płyty do rozbudowy wewnętrznej. Obudowy multipacPRO dostępne są w dwóch wersjach – aluminiowe (1/2/3/4/5/6 U) oraz ze stopu Al-Zn (1 U lub 2 U). Głębokość opisywanych obudów wynosi od 220 do 460 mm. Możliwy jest montaż komponentów pochodzących z kaset serii europackPRO, dzięki czemu użytkownik ma dostęp do ogromnej bazy elementów. Obudowy multipacPRO można montować w szafach 19-calowych z użyciem prowadnic teleskopowych.
Obudowy wolno stojące ratiopackPRO/-air

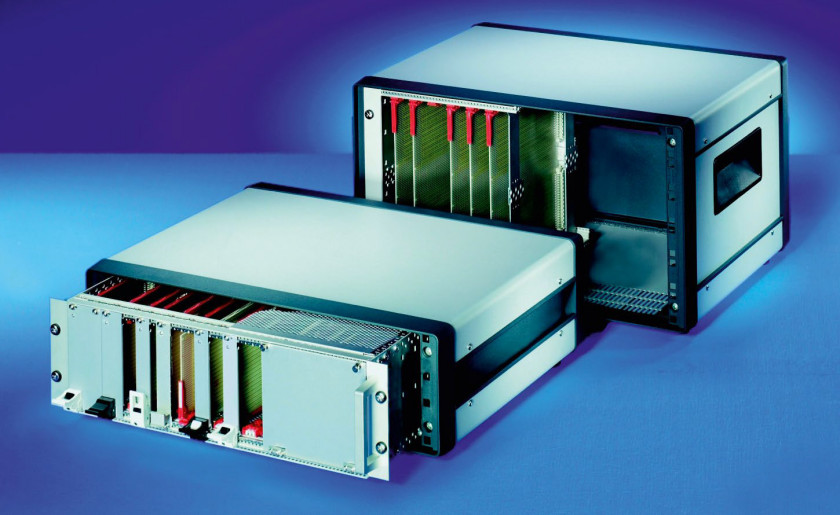

Grupę obudów wolnostojących otwierają obudowy serii ratiopackPRO/-air. Pomimo swego przeznaczenia również są wykonane w systemie 19-calowym. Obudowy tej serii charakteryzują się identycznym (symetrycznym) panelem czołowym i tylnym. Dostępne są modele o wysokości 3/4/6 U oraz głębokości od 255 mm do 495 mm. W grupie tej można wydzielić standardową obudowę ratiopacPRO oraz ratiopacPRO-air, która ma zintegrowany system wentylacyjny. Składa się on z dwóch paneli wentylacyjnych o wysokości 1/2 U każdy znajdujących się od czoła w górnej i dolnej części. Dzięki takiemu rozwiązaniu powietrze z zewnątrz jest zasysane od przodu i dołu, natomiast ogrzane odprowadzane do góry i tyłu kasety. By poprawić cyrkulację powietrza wewnątrz obudowy, można stosować panel wentylacyjny z tyłu, która dodatkowo będzie tłoczył ogrzane powietrze na zewnątrz kasety.
Dodatkowym atutem opisywanej obudowy jest to, że można w niej instalować wszystkie elementy montażowe kaset serii europackPRO, co wydatnie zwiększa jej możliwości aplikacyjne. Obudowy tej serii są również dostępne w wersji EMC.
Seria propacPRO
Innym przykładem obudów wolnostojących są obudowy serii propacPRO, które można podzielić na 3 grupy: typu desktop, przenośne i wieża. Charakteryzują się wysokością 2/3/4/6 U i szerokością do 84 HP (426,4 mm). Posiadają wentylowany panele tylni. Stopień ochrony dla tych obudów wynosi IP20. Dzięki bogatemu asortymentowi elementów bazowych możliwe jest tworzenie systemów do całkowicie indywidualnych zastosowań. Dostępne są również w wersji EMC (poprzez zastosowanie specjalnych uszczelek ekranujących). Z uwagi na swoją prostotę a jednocześnie duże możliwości montażowe przeznaczone są do różnorodnych aplikacji, których wybór zależy od użytkownika.
Obudowy wolno stojące z serii compacPRO
Godne polecenia są również obudowy wolno stojące serii compacPRO, które serii charakteryzują się identycznym (symetrycznym) panelem czołowym i tylnym. Wykonywane są w wysokościach 2/3/4 U przy maksymalnej szerokością do 84 HP (426,4 mm). Stopień ochrony dla tych obudów również wynosi IP20. Niemal wszystkie potrzebne elementy do budowy własnych systemów przez użytkownika (szyny montażowe, prowadnice, listwy gwintowane itd.) są takie same jak dla obudów serii propacPRO. Jedynie m.in. panele czołowe/ tylne (w tym przeszkolony przedni) i uchwyty są specjalnie zaprojektowane dla opisywanych obudów. Obudowy tej serii zalecane są do stosowania w aplikacjach przenośnych.
Obudowy comptec
Ostatnimi z opisywanych obudów są obudowy serii comptec. Oferowane są w różnych wysokościach wykonania, tj. 1/3/4/7/9/12 U i głębokości w przedziale od 300 do 600 mm. Przeznaczone są jako podstawy montażowe dla 19-calowych kaset, dzięki czemu te złożone systemy mogą stać się również systemami przenośnymi.
Zainteresowanych przedstawioną ofertą zapraszamy do odwiedzenia naszej witryny internetowej www.eltron.pl, gdzie istnieje możliwość złożenia zamówień online na wszystkie dostępne w ofercie produkty nVent SCHROFF.
