Złącza zaciskowe na szynę DIN - oszczędność miejsca i czasu w automatyce przemysłowej

Zyskują one na popularności dzięki kilku kluczowym cechom, takim jak:

• uproszczony i szybki montaż – złącza są zatrzaskiwane na szynie, co eliminuje potrzebę użycia narzędzi oraz można przesuwać je w jej obrębie. Pozwalają na łatwe podłączanie przewodów.
• ustandaryzowane wymiary – złącza mają znormalizowane wymiary, dzięki czemu różne elementy od różnych producentów pasują do tej samej szyny,
• oszczędność miejsca – zamontowane złącza na szynie DIN ściśle przylegają do siebie, co wygląda estetycznie i pozwala na optymalne wykorzystanie dostępnego miejsca,
• bezpieczeństwo i niezawodność – złącza na szynę DIN zapewniają trwałe połączenia elektryczne. Cechuje je solidność i odporność na wstrząsy oraz czynniki środowiskowe.

Istnieje wiele rodzajów takich złączy do przewodów, przekaźników, zasilaczy, z których każdy ma swoje unikalne zastosowanie. W ofercie firmy Degson są następujące produkty z obszaru złączy zaciskowych:

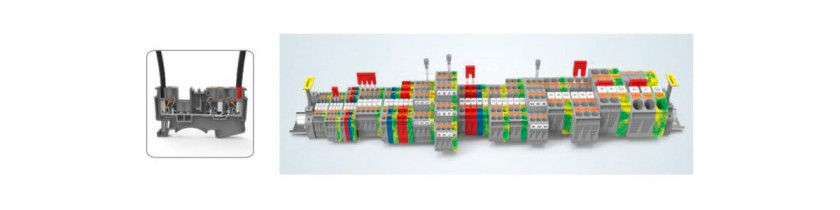

Seria DS – złącza wtykowe (push-in) – chromowo-niklowa stal użyta przy produkcji sprężyn dociskowych zapewnia doskonałą odporność na korozję, a cała konstrukcja zapewnia odporność na wibracje i pewny docisk oraz przede wszystkim łatwość montażu przewodów bez narzędzi – wystarczy wsunąć. Dostępne dla przewodów o przekroju od 0,14 do 16 mm².

Seria WS – złącza sprężynowe (pull- -back) – montaż przy użyciu śrubokrętu, są rekomendowane do pracy w miejscach, w których mogą występować wysokie drgania. Dostępne dla przewodów o przekroju od 0,2 do 35 mm².

Seria DC – stalowa struktura wind podnoszonych śrubowo, cynowana miedziana płytka stykowa i obudowa z wysokiej jakości plastiku tworzą złącze o niskiej rezystancji kontaktu, prostej i niezawodnej budowie. Dostępne są dla przewodów o przekroju od 0,14 do 95 mm².

Seria PC – złącza śrubowe z windami z brązu do użytku w trudnych warunkach środowiskowych takich jak duża wilgotność czy mgła solna. Dostępne dla przewodów o przekroju od 0,14 do 95 mm² – również w wersjach z rozłącznikiem śrubowym bądź nożowym czy też bezpiecznikiem.

Seria DPD

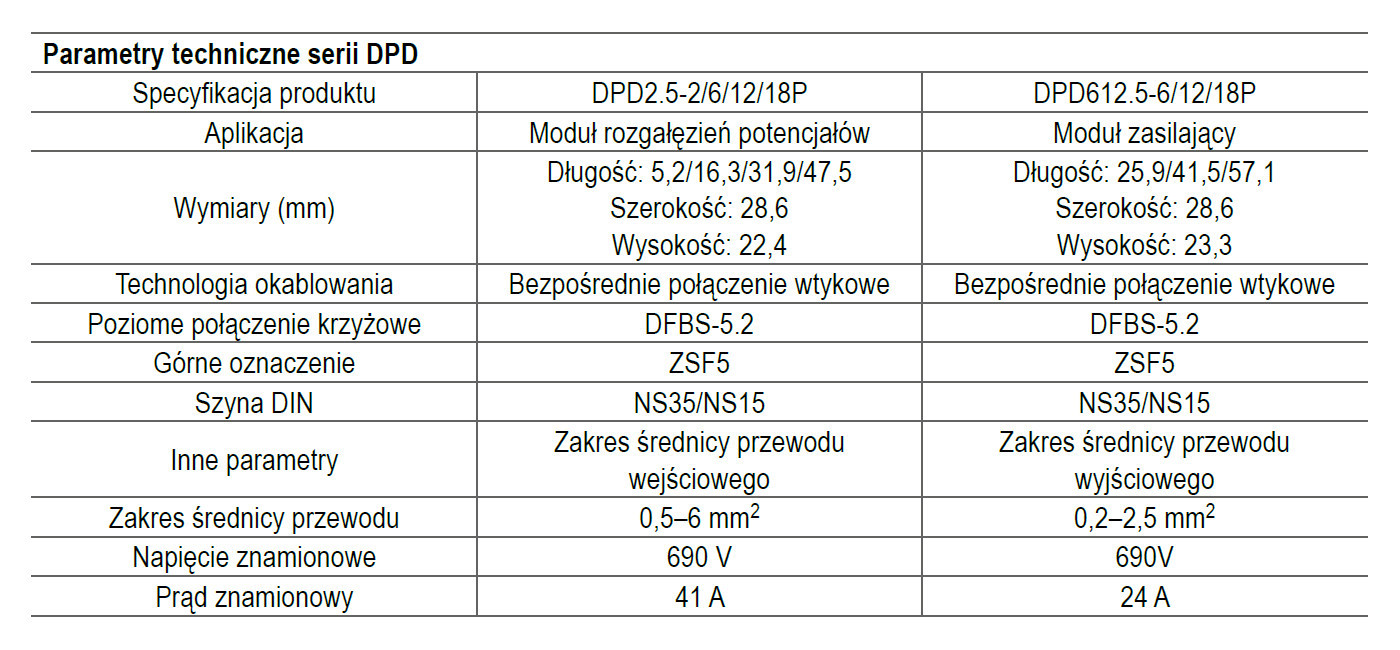

Nowość w ofercie to złącza na szynę DIN serii DPD, które zapewniają wydajne rozwiązanie do spersonalizowanej dystrybucji potencjału, dzięki innowacyjnej konstrukcji i doskonałej wydajności. Serie produktów obejmują DPD2.5 oraz DPD6/2.5, które są zgodne z międzynarodowymi standardami, takimi jak UL1059 i IEC60947, zapewniając ich bezpieczeństwo i niezawodność.



Rys. 1. Przykładowe zastosowanie wybranych serii złączy firmy Degson

Kluczowe cechy serii DPD są następujące:

Wydajne i szybkie okablowanie z bezpośrednim podłączeniem. Oszczędność 80% czasu i większe bezpieczeństwo.

Oszczędność miejsca – otwory na przewody o dużej gęstości rozmieszczenia. W połączeniu z systemem zatrzaskowym zapewnia to szybki montaż i użytkowanie, jednocześnie oszczędzając 50% miejsca na instalację.

Elastyczna rozbudowa – w połączeniu z mostkami i konstrukcjami połączeń wpuszczanych i czopowych użytkownicy mogą w sposób elastyczny rozgałęziać połączenia.

Otwory z trzech stron rozpraszające ciepło. Poprawa wydajności rozpraszania ciepła modułu pomaga utrzymać jego stabilność i wydłużyć jego żywotność podczas długotrwałej pracy.

Możliwość dodania otworów testowych, które umożliwią użytkownikom wygodne przeprowadzanie testów elektrycznych i konserwację.

Szerszy adapter kierunkowej szyny montażowej zapewnia większą wytrzymałość instalacji i mocowania.

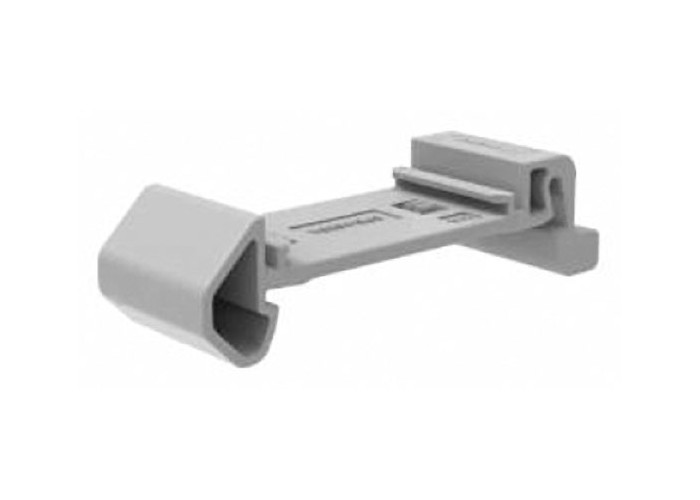

Wiele adapterów instalacyjnych – możliwość montażu w tym samym kierunku co szyna prowadząca, pionowo lub pod dowolnym kątem na panelu.

Przywieszka zatrzaskowa – górna szczelina montażowa paska znakującego zapewnia szybszą i bardziej stabilną identyfikację montażu oraz obsługuje operacje drukowania wsadowego.

Wiele dostępnych kolorów obudowy – łatwość w identyfikacji przewodów i punktów połączeń.

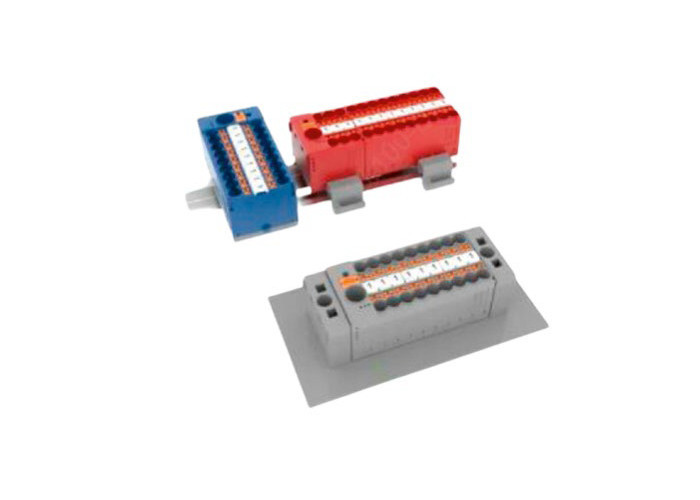

Złącze dystrybucyjne Degson serii DPD, z technologią bezpośredniego połączenia wtykowego i możliwością poziomego połączenia krzyżowego, umożliwia osiągnięcie wydajnej dystrybucji potencjału przy jednoczesnym zapewnieniu łatwości obsługi i stabilności systemu. Zapewnia niezawodne, wydajne i zajmujące niewiele miejsca rozwiązanie dystrybucji potencjału dla nowoczesnej automatyki przemysłowej.

Skontaktuj się z nami

Masters jest oficjalnym dystrybutorem firmy Degson. Jeżeli są Państwo zainteresowani ofertą złączy zaciskowych na szynę DIN, chcą porozmawiać o swoim projekcie i możliwościach aplikacji prezentowanych produktów, zachęcamy do kontaktu pod adresem: zakupy@masters.com.
