OrCAD X, czyli produktywność w projektowaniu PCB

| Technika

Płytki drukowane stają się coraz bardziej złożone, między innymi dlatego, że średnio co dwa lata podwaja się szybkość transmisji danych w układach elektronicznych. Obwody stają się coraz mniejsze ze względu na wzrost znaczenia i liczby aplikacji mobilnych. Miniaturyzacja zwiększa też znacząco liczbę reguł projektowych DFM, które muszą zostać spełnione i jednocześnie uwypukla znaczenie właściwej strategii chłodzenia obwodów, ze względu na występowanie problemów termicznych o dużej mocy cieplnej na małej powierzchni.

OrCAD X, czyli produktywność w projektowaniu PCB

Nie mniej ważny jest problem demograficzny, ponieważ wielu doświadczonych projektantów w ciągu najbliższych lat przejdzie na emeryturę, a tych którzy opuszczają politechniki i uniwersytety jest coraz mniej, aby zapewnić zbalansowanie rynku pracy. Wszystko to wymaga, aby narzędzia PCB były o wiele bardziej wydajne i łatwiejsze w użyciu, aby bardziej złożone projekty mogły powstawać dobre za pierwszym razem i w krótszym czasie niż kiedykolwiek wcześniej.

OrCAD X to oprogramowanie do projektowania PCB przeznaczone do nowej generacji wyzwań projektowych. Dzięki ogromnym ulepszeniom wydajności, produktywności i możliwości, OrCAD X umożliwia wejście projektantom w nową erę produktywności.

Dlaczego warto wybrać OrCAD X?

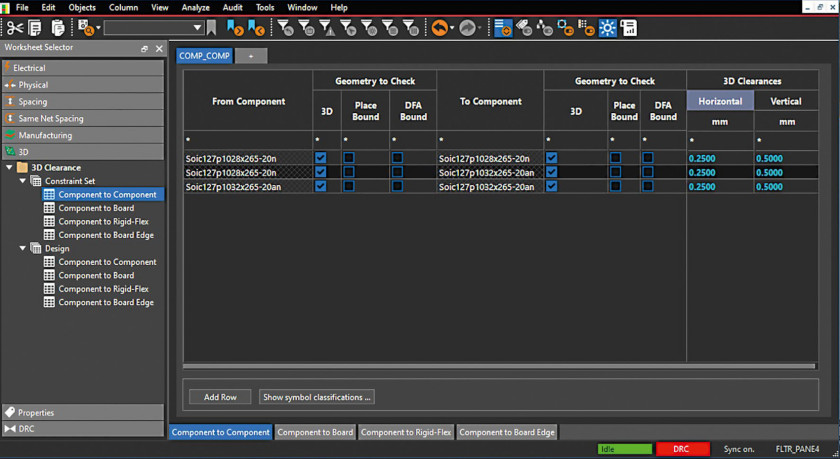

  • Potężny Constraint Manager (narzędzie do zarządzania regułami projektowymi): OrCAD X rozszerza dostęp do wiodącego w branży środowiska Allegro. Daje to możliwość uzyskania informacji zwrotnych podczas projektowania w czasie rzeczywistym dzięki rozbudowanemu zestawowi reguł, które zapewniają funkcjonalność i możliwość realizacji (wyprodukowania) projektu, w tym reguł elektrycznych, takich jak pary różnicowe, opóźnienia propagacji i ścieżki powrotne, reguły fizyczne, odstępowe, produkcyjne, kontrole prześwitu 3D i wiele innych.
  • Potężny Constraint Manager (narzędzie do zarządzania regułami projektowymi): OrCAD X rozszerza dostęp do wiodącego w branży środowiska Allegro. Daje to możliwość uzyskania informacji zwrotnych podczas projektowania w czasie rzeczywistym dzięki rozbudowanemu zestawowi reguł, które zapewniają funkcjonalność i możliwość realizacji (wyprodukowania) projektu, w tym reguł elektrycznych, takich jak pary różnicowe, opóźnienia propagacji i ścieżki powrotne, reguły fizyczne, odstępowe, produkcyjne, kontrole prześwitu 3D i wiele innych.
  • Integracja projektów ECAD/MCAD: Zarządzanie wymaganiami elektrycznymi w kontekście ograniczeń mechanicznych może być poważnym problemem, szczególnie gdy inżynier nie ma kompletnego lub aktualnego projektu obudowy i środowiska mechanicznego. MCAD X umożliwia współpracę między OrCAD-em i SOLIDWORKS.

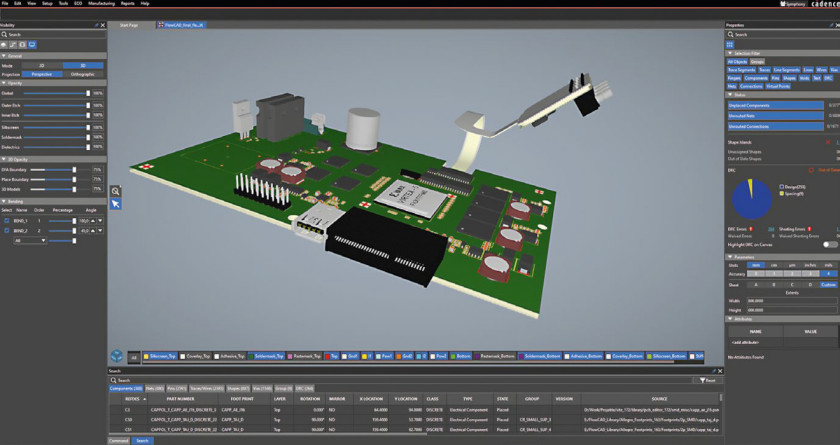

  • Wspólne projektowanie PCB: Przyspiesz projekt PCB korzystając z narzędzia Symphony w OrCAD X Presto. Ten oparty na chmurze mechanizm pozwala dwóm użytkownikom jednocześnie projektować korzystając z tej samej bazy danych. Obaj użytkownicy są widoczni w projekcie, a PCB jest aktualizowany w czasie rzeczywistym, tworząc środowisko projektowania współbieżnego zespołu do wydajnego układania, trasowania, analizowania i przeglądania.
  • Zintegrowana symulacja SPICE: Natywna integracja PSpice w OrCAD X zapewnia wgląd w działanie układu, umożliwia analizę i optymalizację, pomaga poprawić niezawodność i wydajność obwodów analogowych i sygnałów mieszanych.
  • Zintegrowana analiza SI: Zidentyfikuj i popraw integralność sygnałową układu za pomocą kolorowych wizualizacji, nie tylko polegając na swojej wiedzy na temat integralności sygnału lub modelach symulacyjnych.
  • Wgląd w łańcuch dostaw: Zoptymalizuj BOM, zmniejsz liczbę błędów projektowych i przyspiesz czas wprowadzania produktu na rynek dzięki dostępowi do danych o dostępności komponentów i odpowiedników z poziomu środowiska projektowego, korzystając z możliwości dopasowania funkcjonalnego dla ponad 1 mld elementów od ponad 3500 dostawców.
  • Zintegrowane zarządzanie danymi: Łatwe zarządzanie wszystkimi zestawami (wersjami) danymi projektu za pośrednictwem centralnego obszaru roboczego, upraszczające udostępnianie danych i zapewniające pełną identyfikowalność z użyciem historii rewizji.
  • Przegląd projektu i notatki: Przy rozproszonych zespołach projektowych i wielu osobach odpowiedzialnych za projekty PCB ważne stają się usprawnienia i zintegrowany proces kontroli projektu. Gwarancja dokładnej i wydajnej wymiany informacji zwrotnych w OrCAD X Presto Canvas staje się możliwa, dzięki funkcji przeglądu projektu i notatkom. Łatwe komentowanie, dołączanie migawek, oznaczanie współpracowników i przeglądanie komentarzy za pomocą informacji zwrotnych osadzonych w bazie danych projektu, pomaga pracować zespołowo.

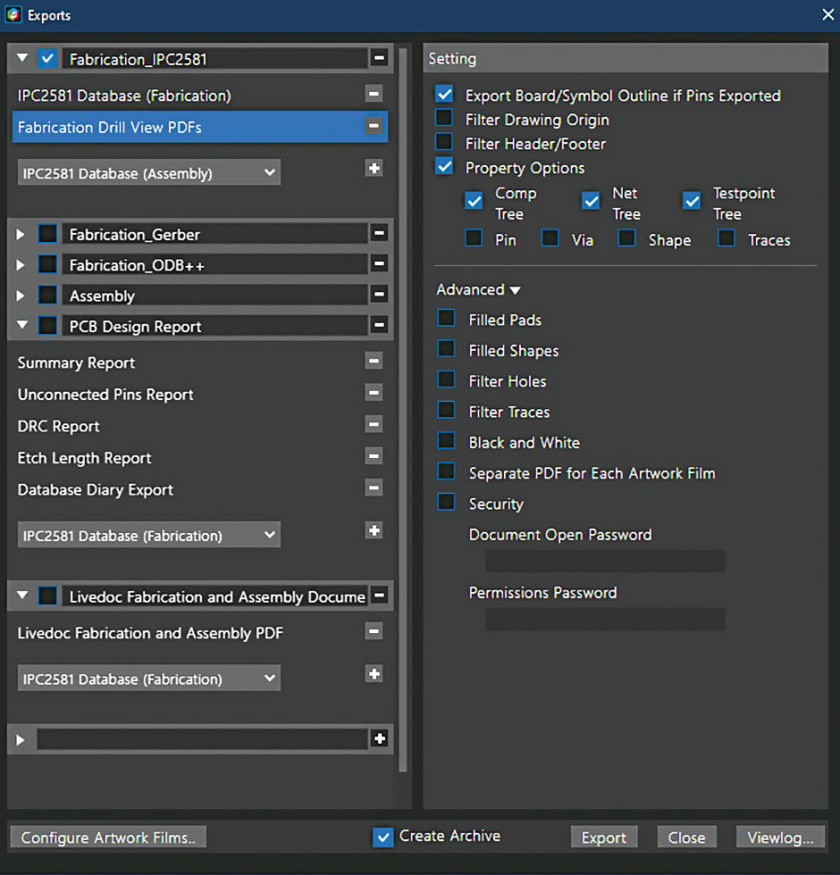

  • Bezproblemowe dokumentowanie: Automatyzacja procesu dokumentowania dzięki szablonom grafik i rysunków. Dzięki LiveDoc można łatwo szybko stworzyć dokumentację produkcyjną za pomocą prekonfigurowanych szablonów wspólnych widoków, wstępnie wypełnionych rysunków produkcyjnych i montażowych, wydajnego wymiarowania i dostępu do często używanych obiektów, takich jak bloki rewizji i pliki wierceń. Wszelkie zmiany wprowadzone w obszarze PCB są automatycznie aktualizowane w dokumentacji produkcyjnej w czasie rzeczywistym, co eliminuje błędy.

Sztuczna inteligencja już jest

OrCAD X przenosi też w technologiczną przyszłość. Wykorzystuje możliwości chmury i może używać silnika sztucznej inteligencji X AI firmy Cadence. Jest to inwestycja w przyszłość, ze względu na wyzwania demograficzne, z którymi wszyscy będziemy musieli się zmierzyć za 5‒10 lat. Skoro już dzisiaj specjaliści są przeciążeni pracą, konieczne są nowe metody działania, aby wszystkie projekty zostały wykonane na czas.

Jednym z przykładów może być praca zespołowa, a więc gdy dwóch lub więcej projektantów pracuje jednocześnie nad tym samym zadaniem. Jeden realizuje blok zasilania, drugi zajmuje się pamięcią. W takim działaniu wyzwaniem jest zapewnienie bezpieczeństwa danych i ustanowienie praw dostępu. Jest to łatwe do zrealizowania w jednej firmie i jej sieci LAN. Ale jeśli trzeba współpracować z zewnętrznymi firmami lub biurami usługowymi, działanie w bezpiecznej chmurze będzie najprawdopodobniej najlepszym wyjściem. OrCAD X jest gotowy na taką pracę w chmurze i współpracę zespołową.

Nowoczesne narzędzia mogą pomóc im zwiększyć produktywność projektantów 2- lub nawet 3-krotnie, dzięki łatwość użycia narzędzi i automatyzacji wielu zadań. X AI pozwala stworzyć łatwe płytki jednym kliknięciem, co jest dużą pomocą, bo często projektanci PCB muszą zaprojektować kilka PCB w ciągu roku i mają one wiele stopni złożoności – czasem są to też proste rozwiązania.

Jeśli do wykonania jest projekt zawierający zaledwie kilka złączy i 50 komponentów bez większych ograniczeń w zakresie prędkości działania lub rozmieszczenia, projektant potrzebowałby jednego lub dwóch dni, aby stworzyć PCB. OrCAD X z silnikiem sztucznej inteligencji X AI może przygotować taką płytkę w ciągu 10 do 15 minut. Projektant może chcieć trochę zoptymalizować wynik, ale efektywnie projekt można wykonać w ciągu 1‒2 godzin w porównaniu do 1 do 2 dni.

Obecnie silnik AI jest ograniczony liczbą komponentów i warstw, na których tworzy poprawne połączenia elektryczne. Ale X AI jest dopiero wchodzi na rynek i za kilka lat ta technologia może rozwiązać globalny problem braku wystarczającej liczby projektantów PCB, a eksperci będą współpracować z silnikami AI w zespołach w bezpiecznej chmurze. Z tego powodu Cadence przygotowało OrCAD X już teraz.



FlowCAD
www.flowcad.pl
