Rozwiązania chmurowe w Altium Designer

Dzięki Altium 365 możliwe jest zaawansowane zarządzanie tymi danymi oraz łatwa współpraca między projektantami, kierownikami, zaopatrzeniem, produkcją oraz wszystkimi innymi osobami czy organizacjami, związanymi z procesem projektowym/produkcyjnym. Dzięki umieszczeniu danych w chmurze, w bardzo prosty sposób można między innymi:

• udostępniać projekty innym użytkownikom do edycji czy przeglądania,
• tworzyć komentarze/taski, czy to przez użytkowników Altium Designer czy przez osoby korzystające z przeglądarki projektów w przeglądarce internetowej,
• korzystać ze wspólnej, spójnej biblioteki komponentów,
• automatycznie wymieniać dane z projektantami mechaniki, z możliwością edycji elementów mechanicznych produktu tak w Altium Designer, jak i w mechanicznym programie CAD. Funkcjonalności oferowane w A365 zależą od wybranego planu subskrypcyjnego – Standard, Pro czy Enterprise. Dodatkowo, Altium oferuje osobne aplikacje, rozszerzające funkcjonalności platformy. Poniżej opisano wybrane z nich.

Aplikacje ECAD Connectivity

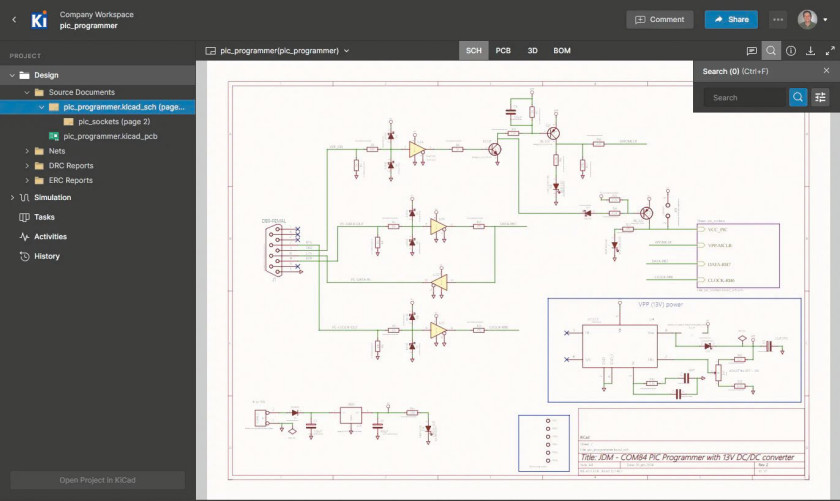

Aplikacje ECAD Connectivity (Eagle Basic Connector, KiCad Basic Connector, OrCAD Basic Connector) pozwalają na obsługę projektów/bibliotek z oprogramowania Eagle (ASCII, v5 i nowsze), KiCad (do v6) czy OrCAD (schemat – pliki .dsn; PCB – pliki .brd v17.2 i nowsze, .alg, .MAX, .ALG; pliki bibliotek .olb itd. są tylko przechowywane, bez możliwości podglądu) na platformie A365. Te nieodpłatne aplikacje pozwalają umieścić projekty z wymienionych programów w Workspace. Przetworzone projekty są przechowywane w natywnym systemie kontroli wersji Git i interpretowane w widokach projektu, takich jak schematy, PCB, PCB 3D oraz listy BOM. Dzięki integracji z Altium 365, projekt i jego dokumenty mogą korzystać z zaawansowanych funkcji, takich jak kontrola widoczności obiektów i warstw, dwukierunkowy cross-probing, współpraca poprzez zarządzane udostępnianie projektu czy komentowanie dokumentów. Jeśli organizacja posiada dostęp do aplikacji BOM Portal, można utworzyć z projektu dokument Managed BOM. Ponadto, jeśli pojawi się nowa wersja projektu (np. w wyniku dalszej pracy zewnętrznego wykonawcy), istniejący projekt w Workspace można zaktualizować, zatwierdzić jako nową rewizję w systemie kontroli wersji i zarejestrować to zdarzenie w widoku historii projektu.

Wkrótce dostępne będą aplikacje pozwalające na współpracę z PADS, KiCAD v7 i v8 oraz Zucken CR-5000.

Advanced MCAD CoDesigner

Opcja Advanced MCAD CoDesigner jest niezbędna, jeśli w organizacji, posiadającej plan subskrypcyjny Pro lub Enterprise, wymagana jest wymiana ECAD-MCAD z więcej niż jednym projektantem mechaniki. W planie Standard nie ma ograniczeń co do liczby projektantów mechaniki, lecz wymiana ograniczona jest do podstawowych obiektów i projektów. W planie Pro lub Enterprise, oferującym zaawansowane opcje wymiany danych mechanicznych (obsługa projektów wielopłytkowych, rigid-flex i harness; eksport miedzi jako model 3D; synchronizacja Keepout i obudowy; wstawianie komponentów po stronie MCAD), w cenie subskrypcji można wymieniać dane z jednym projektantem mechaniki, a jeśli to nie wystarcza, należy zakupić aplikację Advanced MCAD CoDesigner dla każdego następnego projektanta MCAD.

Assembly Assistant

Aplikacja Assembly Assistant pozwala uruchomić w przeglądarce internetowej narzędzie wspomagające ręczny montaż PCB.

Typowy proces ręcznego montażu obejmuje wydrukowanie dokumentacji projektowej. Po zainstalowaniu każdego elementu na gołej płytce inżynier odhacza odpowiednią pozycję w wydrukowanym BOM-ie za pomocą ołówka lub długopisu. Musi przy tym ciągle sprawdzać oznaczenia w BOM-ie z tymi na wydruku PCB, aby upewnić się, że komponenty są zainstalowane w odpowiednich miejscach. Oprócz wydruków papierowych niektórzy monterzy mogą otwierać projekt płytki w programie Altium Designer. Oglądanie projektu w oprogramowaniu CAD dostarcza więcej szczegółów, ale wymaga przełączania się między różnymi widokami płytki (2D i 3D) oraz dokumentami (PCB i BOM). Przeglądanie wydruków lub nawigowanie po złożonym oprogramowaniu CAD jedną ręką, podczas gdy druga trzyma się lutownicę, może być nieefektywne, czasochłonne i podatne na błędy.

Assembly Assistant to rozwiązanie, które łączy szczegółowy wykaz materiałów projektu z widokiem montażu w 2D/3D na ekranie. Dzięki zintegrowaniu tych dwóch powiązanych źródeł danych montażowych, aplikacja zapewnia zintegrowane środowisko, które pomaga użytkownikom wykonywać wysokiej jakości pracę podczas ręcznego procesu montażu PCB.

Interfejs aplikacji jest intuicyjny i łatwy w użyciu. Na ekranie wyświetlany jest wykaz materiałów zawierający wszystkie komponenty potrzebne do montażu płytki. Umożliwia on przechodzenie od komponentu do PCB w widoku 2D/3D, aby szybko zobaczyć dokładną, fizyczną lokalizację komponentu na płytce. Możesz oznaczać każdy zamontowany komponent, pomijać części (jeśli to konieczne) oraz przeglądać lokalizację (w tym górną i dolną stronę płytki) wszystkich elementów. Ponieważ wszystko odbywa się w połączonej przestrzeni roboczej, każda zmiana projektu jest automatycznie odzwierciedlana w BOM-ie, bez konieczności ręcznej aktualizacji dokumentacji.

Dariusz Polus Altium Technical Manager
