Ograniczona przestrzeń i czas montażu w prefabrykacji
Jednym z najczęstszych problemów przy budowie szaf sterowniczych jest brak wolnego miejsca na szynie DIN oraz mnóstwo pracy potrzebnej na podłączenie setek przewodów sygnałowych. Klasyczne gniazda śrubowe zajmują sporo przestrzeni, a samo dokręcanie śrubek bywa czasochłonne i łatwo w nim o pomyłkę. Co więcej, w miejscach narażonych na ciągłe wibracje, połączenia śrubowe trzeba regularnie sprawdzać i dokręcać, co generuje dodatkową pracę dla serwisu. Innym problemem w rozległych instalacjach są prądy upływu, wywołane pojemnością długich kabli sterowniczych. Powodują one, że na cewce przekaźnika zostaje napięcie szczątkowe, przez co przekaźnik nie chce się rozłączyć.

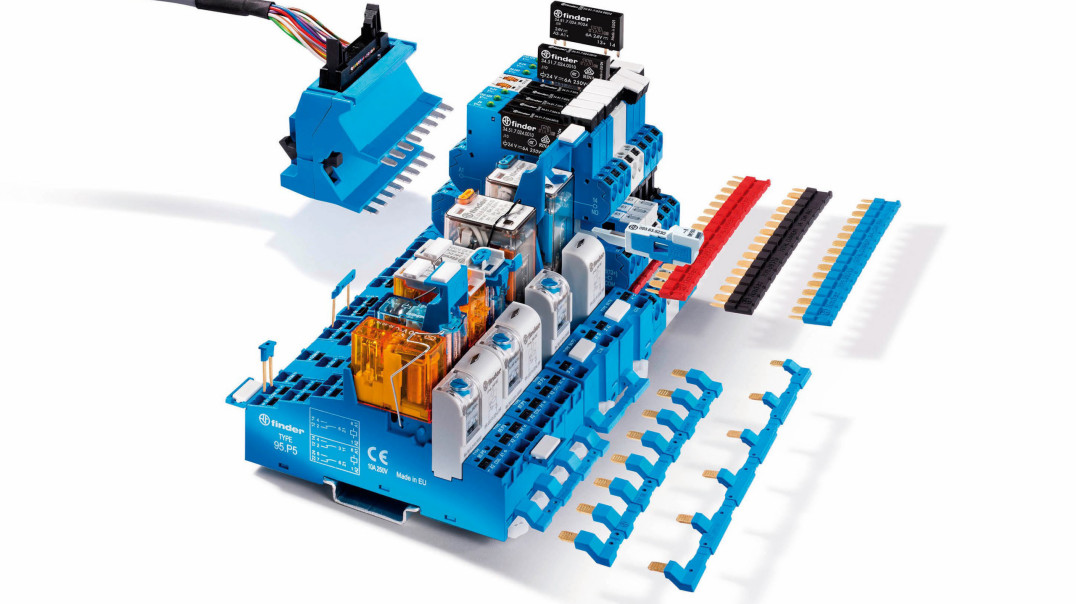

Rozwiązaniem tych kłopotów jest połączenie szybkich zacisków sprężynowych typu Push-in z wąskimi przekaźnikami interfejsowymi. Seria Finder MasterIN dobrze pokazuje to podejście, ponieważ moduły mają zaledwie 6,2 mm szerokości. Dzięki temu można zmieścić znacznie więcej sygnałów na tym samym odcinku szyny. Dużą zaletą są też detale konstrukcyjne, takie jak dedykowane mostki połączeniowe czy wymienne moduły bezpiecznikowe montowane bezpośrednio na przekaźniku. Eliminuje to potrzebę dokładania osobnych złączek bezpiecznikowych, co radykalnie skraca czas potrzebny na oprzewodowanie szafy i upraszcza całą strukturę połączeń, dając przy tym pewne połączenie odporne na drgania. Z kolei problem prądów upływu rozwiązuje się bezpośrednio w podstawce za pomocą specjalnych modułów, które eliminują napięcie szczątkowe i gwarantują poprawne rozłączanie bez dokładania zewnętrznych rezystorów.
Problemy z nietypowymi obciążeniami i kontrolą czasu
Współczesna automatyka budynkowa i przemysłowa często mierzy się z problemem prądów udarowych. Przejście na oświetlenie LED, stosowanie zasilaczy impulsowych czy załączanie silników generuje w ułamku sekundy ogromne skoki prądu, które potrafią szybko zniszczyć lub wręcz zespawać styki w zwykłym przekaźniku. Kolejnym wyzwaniem bywa potrzeba precyzyjnego odmierzania czasu lokalnie, na obiekcie, żeby nie obciążać programu głównego sterownika PLC i zapewnić stabilną pracę niezależnie od temperatury w szafie.
W takich sytuacjach pomaga stosowanie przekaźników przeznaczonych do trudnych warunków oraz zaawansowanych modułów czasowych. Tam, o ile występują duże prądy rozruchowe, standardem stają się specjalne materiały, takie jak styk srebra wzmacniany tlenkiem cyny AgSnO2, który wykazuje bardzo dużą odporność na wypalanie oraz łuk elektryczny. W trudniejszych aplikacjach pomaga technologia Zero Crossing, czyli załączanie napięcia dokładnie w momencie, gdy sinusoida przechodzi przez zero. Minimalizuje to powstawanie łuku elektrycznego i znacznie wydłuża życie styków przy obciążeniach pojemnościowych.

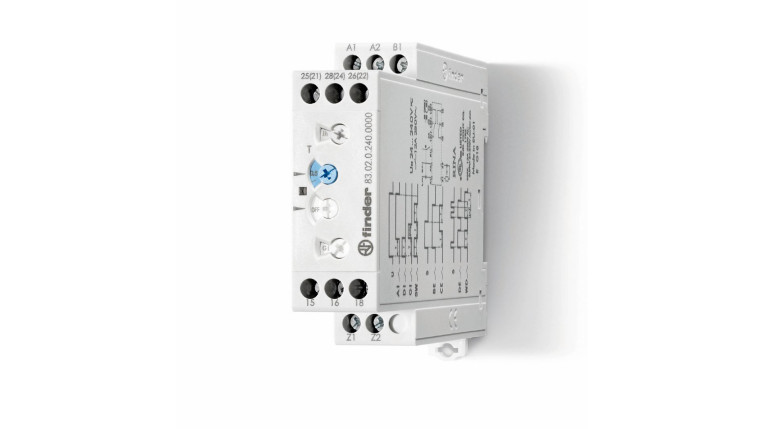

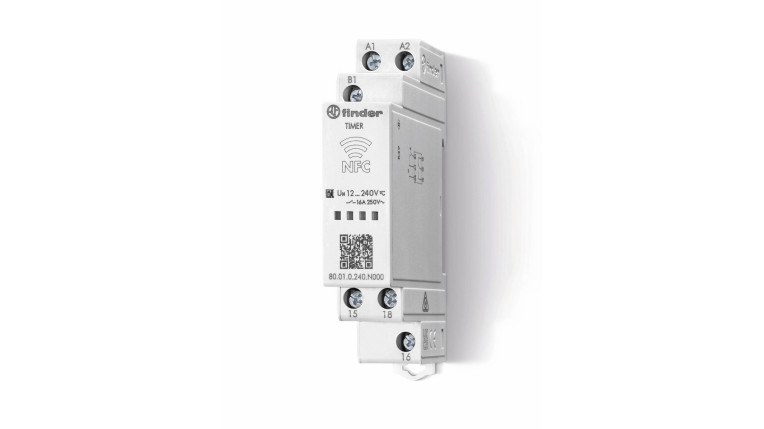

Z kolei w zadaniach związanych z czasem, uniwersalne przekaźniki czasowe, na przykład seria Finder 80 czy 83, radzą sobie z różnymi napięciami zasilania dzięki zastosowaniu wielonapięciowych cewek wykonawczych. Automatyk dostaje jedno urządzenie realizujące wiele funkcji, w tym opóźnione załączanie czy generowanie impulsów, co pozwala mocno ograniczyć liczbę części zamiennych na magazynie.
Elastyczność małych aplikacji bez drogich sterowników
W automatyce istnieje duża grupa mniejszych, samodzielnych aplikacji, takich jak sterowanie prostymi maszynami, pompami, wentylacją czy węzłami cieplnymi. Budowanie układu sterowania w oparciu o tradycyjne przekaźniki i czasówki prowadzi w takich przypadkach do powstania skomplikowanej plątaniny kabli, w której trudno cokolwiek zdiagnozować. Z drugiej strony, kupowanie dużego sterownika PLC wraz z drogą licencją na oprogramowanie rzadko kiedy spina się finansowo w mniejszych projektach.

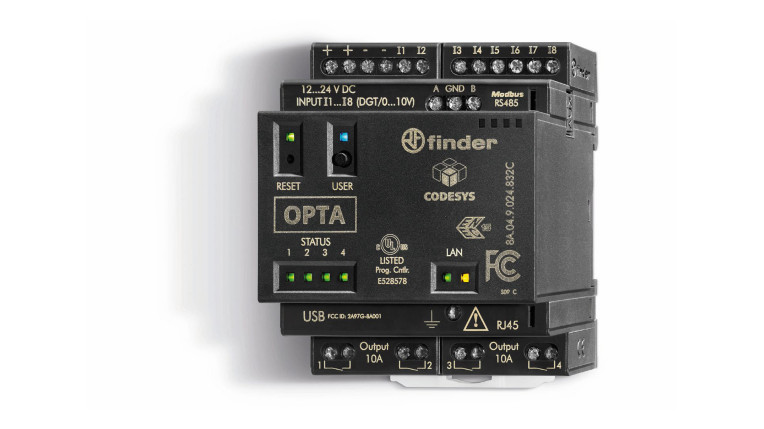

Rozwiązaniem tej luki są programowalne przekaźniki logiczne. Łączą one budowę tradycyjnego przekaźnika z elastycznością kodu cyfrowego. Przykładem takiego rozwiązania jest system Finder OPTA. Urządzenie pozwala ominąć ograniczenia budżetowe, dając dostęp do klasycznych języków dla automatyków zgodnych z normą IEC 61131-3, do których należy popularny schemat drabinowy. Dzięki temu zaawansowaną logikę i sekwencje sterujące można zamknąć w obudowie zwykłego aparatu modułowego, bez konieczności inwestowania w duże systemy sterowania.
Przemysł 4.0, czyli łatwiejsza diagnostyka i komunikacja
Starsze systemy automatyki działały dość po omacku, ponieważ awaria jednego elementu gdzieś na końcu hali produkcyjnej dawała o sobie znać dopiero wtedy, gdy stanęła cała linia. Szukanie usterki przez sprawdzanie każdego przewodu po kolei generowało duże straty z powodu przestoju. Dzisiaj nowoczesna fabryka wymaga, aby urządzenia raportowały swój stan, liczbę cykli czy parametry elektryczne na bieżąco, co ułatwia zarządzanie całą infrastrukturą.
Wprowadzenie zasad Przemysłu 4.0 na poziomie szafy sterowniczej wymaga przekaźników z funkcjami komunikacyjnymi. Korzystanie z protokołów takich jak Modbus TCP lub RTU, a także łączności Wi-Fi czy Bluetooth w aparatach modułowych, co znajdziemy we wspomnianym systemie OPTA czy licznikach energii serii 7M, całkowicie zmienia podejście do serwisu. Informacje o pracy urządzeń trafiają prosto do systemów nadrzędnych lub do chmury. Pozwala to na wdrożenie planowanego utrzymania ruchu. Zamiast czekać na awarię, wymianę zużytego przekaźnika można zaplanować z wyprzedzeniem, podczas rutynowej przerwy serwisowej.
Przyszłość oparta na sprawdzonych fundamentach
Nowoczesna automatyka nie rezygnuje z przekaźników, ale oczekuje od nich nowych funkcji. Pewność mechanicznego styku i bezpieczna separacja obwodów wciąż są kluczowe w wielu układach wykonawczych. Sukces współczesnych projektów zależy jednak od tego, jak dobrze te tradycyjne cechy połączy się z cyfryzacją, mniejszymi wymiarami i łatwym montażem. Wybór aparatury, która naturalnie rozwiązuje codzienne problemy na obiekcie bez komplikowania całego systemu, to podstawa do budowy nowoczesnych szaf sterowniczych. Dla inżyniera najlepsze stają się te rozwiązania, które łączą wieloletnie doświadczenie w konstrukcji styków z najnowszymi możliwościami komunikacyjnymi.
Szymon Lassin
Finder
