Symulacja pozwala zobaczyć zjawiska, których nie widać gołym okiem i które często trudno jednoznacznie uchwycić za pomocą standardowych pomiarów. Umożliwia ona także analizę pól elektromagnetycznych, rozkładów prądów, sprzężeń, rezonansów czy wpływu geometrii na działanie urządzenia.
Dzięki temu inżynier może lepiej zrozumieć zachowanie projektowanego układu jeszcze przed wykonaniem fizycznego prototypu. Symulacja pomaga również analizować przypadki trudne do odtworzenia w laboratorium, na przykład związane ze skrajnymi warunkami środowiskowymi, dużą skalą obiektu albo zmiennymi warunkami pracy. Dzięki temu możliwe jest badanie scenariuszy, których pełna weryfikacja eksperymentalna byłaby kosztowna, czasochłonna lub technicznie trudna.
Ma to bezpośredni wpływ na czas i koszt prac projektowych. W wielu przypadkach poprawnie przygotowana analiza numeryczna pozwala ograniczyć liczbę iteracji prototypu, szybciej znaleźć źródło problemu i lepiej przygotować urządzenie do badań laboratoryjnych. Jest to szczególnie istotne dziś, gdy coraz więcej konstrukcji musi spełniać wymagania szybkich interfejsów, ograniczeń EMC oraz coraz bardziej rygorystycznych norm branżowych.
Symulacje EMC, SI i PI na poziomie PCB

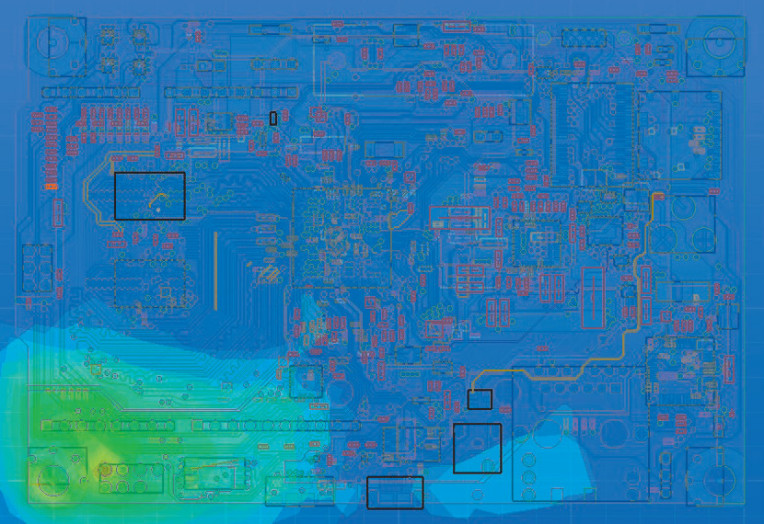

Jednym z najczęstszych obszarów zastosowania symulacji w elektronice jest kompatybilność elektromagnetyczna (EMC). Już na etapie projektu można wstępnie ocenić, czy urządzenie będzie odporne na określone zaburzenia oraz jakie zakłócenia może emitować sama płytka PCB lub jej fragment. Przykładem środowiska wykorzystywanego do takich analiz są narzędzia Ansys, jednak wybór programu jest ściśle powiązany z zastosowaną metodą obliczeniową.
Różne narzędzia wykorzystują odmienne podejścia numeryczne i modele fizyczne, co bezpośrednio wpływa na zakres analizowanych zjawisk oraz uzyskiwane wyniki. Nie każdy test EMC da się odtworzyć w komputerze w sposób idealnie oddający rzeczywistość, ale symulacja pozwala bardzo dobrze przeanalizować mechanizmy, które prowadzą do problemów: sprzężenia między ścieżkami, promieniowanie, rezonanse struktur zasilania, nieciągłości impedancji czy skuteczność ekranowania. Dlatego analizę płytki zawierającej szybkie interfejsy i układy cyfrowe, warto rozpocząć od zagadnień signal integrity oraz power integrity.
Signal integrity dotyczy poprawnego przesyłania sygnałów pomiędzy układami, na przykład między procesorem a pamięcią RAM. W praktyce oznacza to kontrolę impedancji ścieżek, odbić, przesłuchów, opóźnień oraz jakości zboczy sygnału.

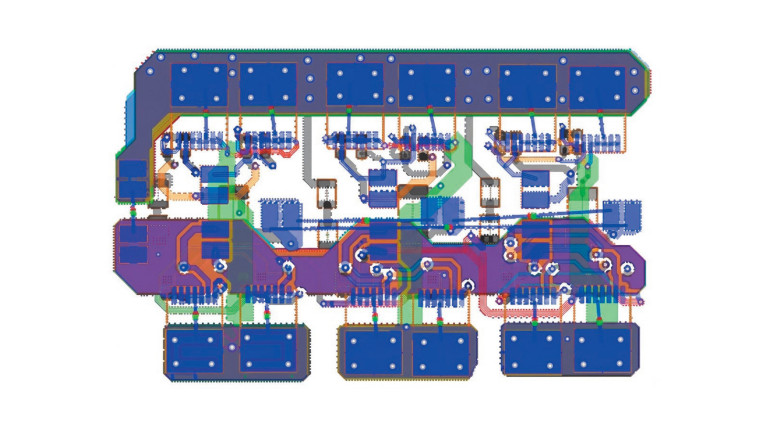

Power integrity koncentruje się natomiast na jakości zasilania: impedancji sieci PDN (Power Delivery Network), doborze kondensatorów odsprzęgających, rezonansach płaszczyzn zasilania i masy oraz wahaniach napięć podczas szybkich zmian poboru prądu.
Oba zagadnienia należy analizować równolegle. Zmiana poprawiająca integralność sygnałową może pogorszyć zachowanie układu zasilania, a modyfikacja płaszczyzn zasilających może wpłynąć na jakość sygnałów. Ma to szczególne znaczenie w nowoczesnych konstrukcjach, w których szybkie interfejsy, duże prądy zasilania i wysoka gęstość upakowania elementów zwiększają ryzyko problemów EMC.
Projektowanie elementów i struktur elektromagnetycznych
Narzędzia symulacyjne służą nie tylko do weryfikacji gotowych projektów, ale również do projektowania elementów i struktur elektromagnetycznych od podstaw. Dotyczy to zarówno samej płytki PCB, jak i elementów z nią współpracujących: cewek, dławików, transformatorów, ekranów, złączy czy przewodów.

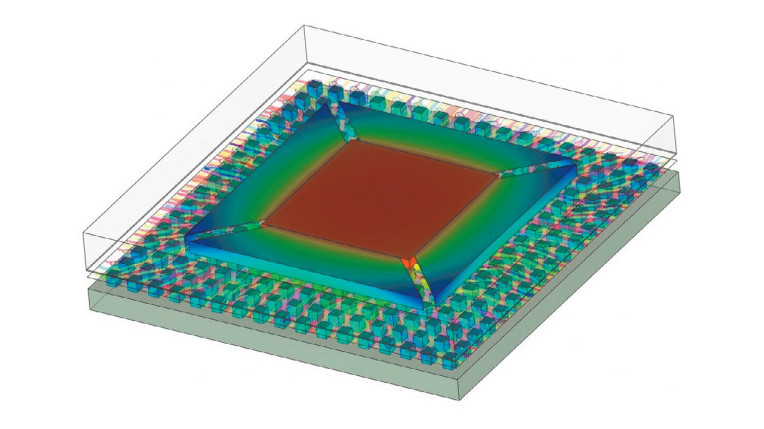

W bardziej zaawansowanych analizach można dodatkowo uwzględnić sprzężenia wielofizyczne, na przykład wpływ temperatury, odkształceń mechanicznych, a także zmian właściwości materiałowych.
Istotnym etapem takiej pracy jest przygotowanie geometrii. Programy symulacyjne często umożliwiają zarówno import modeli z innego oprogramowania, jak i tworzenie geometrii bezpośrednio w swoim środowisku. Model przeznaczony do symulacji musi być poprawny geometrycznie i odpowiednio przygotowany pod kątem siatki obliczeniowej. Różni się to od modeli tworzonych do wizualizacji, pracy projektowej czy stworzenia dokumentacji wykonawczej. Modele nieprzeznaczone do symulacji często zawierają detale nieistotne fizycznie, ale utrudniające lub wydłużające obliczenia, a jednocześnie mogą jedynie odwzorowywać wygląd zewnętrzny obiektu, bez wiernego odzwierciedlenia jego rzeczywistej struktury wewnętrznej.
Projektowanie bezpośrednio w środowisku symulacyjnym ma jeszcze jedną ważną zaletę: ułatwia parametryzację geometrii. Wymiary, odległości, grubości warstw czy kształty przewodników można opisać zmiennymi, a następnie automatycznie je modyfikować w kolejnych wariantach analizy. Dzięki temu można porównać wiele konfiguracji i przeprowadzić optymalizację projektu pod kątem sprawności, strat, sprzężeń, impedancji lub innych parametrów istotnych dla danej aplikacji.
Anteny, radary i bezprzewodowy przesył energii

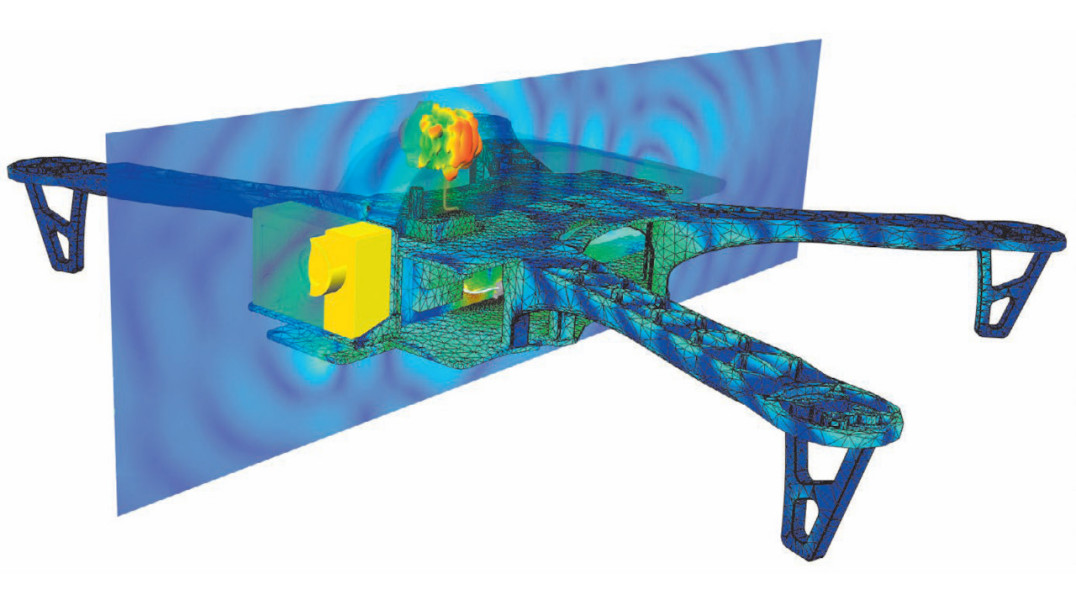

Kolejnym obszarem, w którym symulacje elektromagnetyczne mają duże znaczenie, jest projektowanie anten. Sam poprawny projekt anteny nie gwarantuje jeszcze, że będzie ona prawidłowo działała po zamontowaniu w urządzeniu. Antenę należy analizować razem z jej otoczeniem: płytką PCB, obudową, ekranami, przewodami, złączami oraz elementami znajdującymi się w pobliżu. Każdy z tych obiektów może wpływać na jej dopasowanie, charakterystykę promieniowania, sprawność oraz kierunkowość.
Znaczenie ma również sposób montażu gotowego urządzenia w docelowym miejscu pracy. Elementy otoczenia mogą tłumić sygnał, powodować odbicia fali elektromagnetycznej albo zmieniać warunki propagacji. W przypadku urządzeń mobilnych lub kompaktowych istotny może być nawet wpływ dodatkowych elementów mechanicznych, takich jak magnesy, metalowe uchwyty czy fragmenty obudowy. Warto również pamiętać, że niektóre materiały wykazują właściwości nieliniowe, a obecność magnesów może przesuwać ich punkt pracy, co dodatkowo wpływa na zachowanie całego układu.
Symulacje odbić fal elektromagnetycznych znajdują zastosowanie także w technice wojskowej, między innymi przy analizie efektywnej powierzchni odbicia obiektów, takich jak statki powietrzne czy okręty. W takich analizach uwzględnia się nie tylko sam kształt obiektu, lecz także właściwości materiałów, grubości powłok. Znaczenie mają sposób padania fali elektromagnetycznej, częstotliwość, polaryzacja, a także czy analiza jest prowadzona w modelu mono czy bistatycznym.
Podobnie interesującym zagadnieniem jest bezprzewodowy przesył energii. Można wyróżnić rozwiązania indukcyjne, w tym rezonansowe oraz metodę mikrofalową. Przesył mikrofalowy jest zagadnie niem bardziej zaawansowanym i stosowanym w specyficznych aplikacjach, natomiast układy indukcyjne i rezonansowe są powszechnie wykorzystywane między innymi w ładowarkach bezprzewodowych. W takich projektach istotna jest nie tylko maksymalna odległość przesyłu energii, lecz także sprawność, straty, nagrzewanie elementów oraz tolerancja na zmianę położenia odbiornika.
Dobrym przykładem jest ładowarka, na której użytkownik może położyć telefon w różnych miejscach. Projektant musi dobrać geometrię cewek nadawczych i odbiorczych tak, aby ładowanie było możliwie szybkie i efektywne w wielu położeniach urządzenia. W praktyce oznacza to konieczność przeanalizowania wielu wariantów geometrii, wzajemnego przesunięcia cewek oraz warunków pracy. Takie zadanie dobrze nadaje się do połączenia symulacji polowych, na przykład w środowiskach Maxwell lub HFSS, z narzędziami do automatycznej optymalizacji, takimi jak optiSLang.
Symulacja nie zastępuje pomiarów, ale ogranicza ryzyko
Należy pamiętać, że symulacja nie zastępuje wykonania prototypu ani jego późniejszej weryfikacji pomiarowej. Nawet najlepiej przygotowany model numeryczny jest uproszczeniem rzeczywistości, dlatego wyniki obliczeń powinny być traktowane jako wsparcie procesu projektowego, a nie jako całkowite zastępstwo badań laboratoryjnych.
Niemniej, dobrze przeprowadzona symulacja pozostaje kluczowa dla ograniczenia ryzyka projektowego. Dzięki symulacji błędy wykrywane są już na etapie projektowym, a zachowanie układu staje się bardziej zrozumiałe, co pozwala na świadome wprowadzanie poprawek konstrukcyjnych. W efekcie zauważalna jest redukcja niezbędnych prototypów, krótszy cykl projektowy i znacznie zmniejsza się ryzyko niepowodzenia podczas końcowych badań pomiarowych, w tym badań EMC.
Takie podejście staje się coraz ważniejsze w projektowaniu nowoczesnej elektroniki. Rosnąca złożoność układów, coraz szybsze interfejsy, większe gęstości mocy i bardziej rygorystyczne wymagania norm sprawiają, że symulacja nie jest już tylko dodatkiem, lecz jednym z istotnych narzędzi pracy inżyniera.
