W automatyce przemysłowej sterowniki programowalne (PLC) oraz rozproszone systemy sterowania (DCS) pełnią rolę kluczowych urządzeń sterujących, których parametry i niezawodność bezpośrednio przekładają się na stabilność i wydajność systemów produkcyjnych. Rynek PLC rośnie obecnie w stabilnym tempie, napędzany dynamicznym rozwojem i silnym popytem ze strony takich sektorów, jak nowa energetyka czy robotyka przemysłowa. Sama technologia ewoluuje w kierunku inteligencji, otwartości i wyższego stopnia integracji, a coraz większego znaczenia nabiera dywersyfikacja źródeł dostaw komponentów.
Firma 3PEAK oferuje kompletne, wysokowydajne rozwiązania układów analogowych dla systemów PLC/DCS, obejmujące akwizycję sygnałów, sterowanie wyjściami, zarządzanie zasilaniem oraz interfejsy komunikacyjne. Produkty firmy zostały wdrożone u ponad 20 wiodących producentów z branży, a łączna liczba modeli będących w seryjnych dostawach przekroczyła 320, co ugruntowało pozycję 3PEAK jako zaufanego partnera w sektorze sterowania przemysłowego.

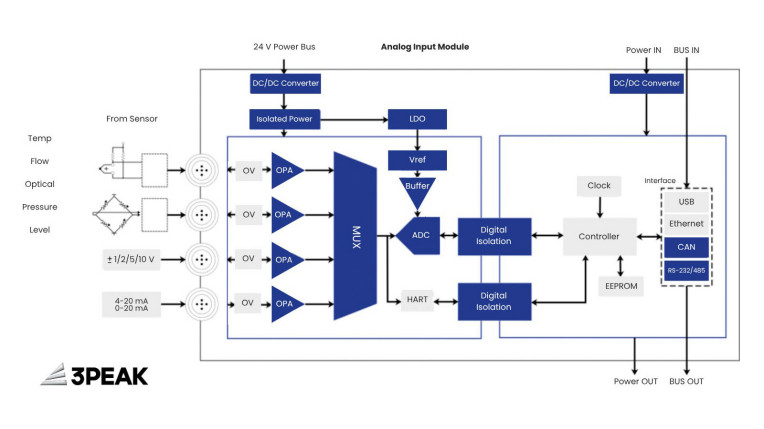

Akwizycja sygnałów analogowych
W systemach PLC/DCS akwizycja sygnałów analogowych stanowi kluczowe ogniwo łączące fizyczne sygnały obiektowe z cyfrowym układem sterowania – odpowiada za dokładne przetwarzanie sygnałów o charakterze ciągłym, takich jak temperatura czy ciśnienie, na wartości cyfrowe. Jej dokładność bezpośrednio decyduje o jakości regulacji i wiarygodności decyzji podejmowanych przez cały system. Do modułów wejść analogowych 3PEAK oferuje szereg precyzyjnych przetworników ADC oraz układów AFE, dla standardów ±1/2/5/10 V oraz prądowych ±20 mA i 4–20 mA.
Układ TPAFE5173
TPAFE5173 to precyzyjny, 16-bitowy, 8-kanałowy przetwornik ADC o szybkości próbkowania 500 kSPS, którego dryft temperaturowy wzmocnienia wynosi zaledwie 1 ppm/°C. Układ ma maksymalny zakres sygnału wejściowego ±12,288 V i wbudowany ogranicznik ±30 V. Zintegrowane źródło napięcia odniesienia 4,096 V (10 ppm/°C) eliminuje konieczność stosowania zewnętrznego źródła odniesienia. Detektor przerwy w obwodzie (open-wire detection), pozwala szybko identyfikować uszkodzenia połączeń i zwiększa zdolności autodiagnostyczne systemu.
Rozwiązanie ekonomiczne: TPC517 + TPA1864
Ta seria obejmuje 14- i 16-bitowe przetworniki ADC o szybkościach 250 kSPS, 500 kSPS i 1 MSPS, w wersjach 4- i 8-kanałowych, ze zintegrowanym źródłem napięcia odniesienia. Razem z precyzyjnymi wzmacniaczami operacyjnymi pozwalają budować elastyczne i ekonomiczne wielokanałowe tory akwizycji sygnałów napięciowych i prądowych.
Moduły pomiaru temperatury
W systemach PLC/DCS temperatura jest jednym z krytycznych parametrów sterowania procesem. 3PEAK proponuje tutaj układ pomiarowy TPC6240 dla czujników RTD i termopar integrujący 24-bitowy przetwornik ADC typu sigma-delta (Σ-Δ) o szybkości 8 kSPS, obsługujący 8 kanałów różnicowych lub 16 kanałów niesymetrycznych. Ma on wbudowany wzmacniacz o programowanym wzmocnieniu (PGA), źródła prądowe IDAC oraz źródło referencyjne i pozwala na elastyczną konfigurację pomiarów z czujnikami RTD w układzie 2-, 3- i 4-przewodowym oraz z termoparami.
Wyjścia analogowe
Układy wyjść analogowych sterują elementami wykonawczymi, takimi jak zawory czy przemienniki częstotliwości, zapewniając precyzyjną regulację ciśnienia, przepływu, prędkości obrotowej i innych parametrów. Dokładność oraz szybkość odpowiedzi wyjść decydują o jakości regulacji pętli procesowej i mają kluczowe znaczenie dla wydajnej, stabilnej pracy instalacji. Dla modułów wyjść analogowych 3PEAK oferuje pełną gamę rozwiązań DAC, od dyskretnych po zintegrowane, od jedno- po wielokanałowe, z wyjściami napięciowymi i prądowymi.
TPC2884 – 4 kanały
TPC2884 to zintegrowane rozwiązanie z 4-kanałowym, 16-bitowym przetwornikiem DAC i źródłem odniesienia o dokładności 0,1% FS. Wyjścia prądowe i napięciowe realizowane są na wspólnych pinach, co upraszcza okablowanie obiektowe i konfigurację. Zintegrowany przetwornik ADC umożliwia odczyt IOUT, VOUT i AVDD, zapewniając monitorowanie sygnałów wyjściowych w czasie rzeczywistym i wyraźnie podnosząc bezpieczeństwo oraz sterowalność systemu. Linie wyjściowe TPC2884 wytrzymują napięcia do 65 V oraz ±50 V, dzięki czemu układ toleruje błędy okablowania i przepięcia typowe dla instalacji przemysłowych. Podczas sekwencji włączania i wyłączania zasilania w sygnałach wyjściowych nie ma oscylacji, co zapobiega niezamierzonemu zadziałaniu elementów wykonawczych.
Oferta 3PEAK Incorporated obejmuje obecnie ponad 3200 produktów z obszarów toru sygnałowego, zarządzania zasilaniem oraz mieszanych analogowo-cyfrowych układów front-end. Z rozwiązań 3PEAK korzysta ponad 8000 klientów w ponad 20 krajach i regionach świata — w sektorach przemysłowym, motoryzacyjnym, telekomunikacyjnym, elektroniki użytkowej i innych.
TPC2201 – układ 1-kanałowy
TPC2201 to 1-kanałowy, precyzyjny, 16-bitowy DAC z wyjściem napięciowym i prądowym. Wyjście prądowe pokrywa standardowe zakresy przemysłowe 4–20 mA i 0–24 mA z dokładnością 0,06% FSR w temperaturze pokojowej. Wyjście napięciowe obsługuje m.in. zakresy 0–10 V i ±10 V z 10% zapasem (over-range) przy dokładności 0,07% FSR. Zintegrowane źródło odniesienia o dryfcie 4 ppm/°C oraz stabilizator LDO upraszczają projekt, są funkcje alarmowe i zabezpieczające, a komunikacja SPI typu daisy-chain ułatwia kaskadową rozbudowę o kolejne kanały. To rozwiązanie przeznaczone do aplikacji przemysłowych o wysokich wymaganiach w zakresie dokładności i niezawodności.
Wyjścia cyfrowe
Wyjścia cyfrowe (DO) są niezbędne do załączania przekaźników, zaworów elektromagnetycznych czy sygnalizatorów świetlnych i kontroli ich stanu. 3PEAK oferuje kompletną serię driverów w konfiguracjach high-side oraz low-side.
Drivery low-side TPM8866 / TPM8803
TPM8866 i TPM8803 to drivery low-side do przemysłowych aplikacji silnikowych o odpowiednio 8. i 4. kanałach o wydajności 1,5 / 3 A, maksymalnym napięciu 40 V oraz wbudowanym zabezpieczeniu przeciwzwarciowe i detekcją przerwy w obciążeniu.
Przełączniki high-side: TPS42S40Q / TPS42Q20Q
TPS42S40Q i TPS42Q20Q to odpowiednio jedno- i czterokanałowe przełączniki high-side. Charakteryzują się maksymalnym napięciem pracy 40 V oraz wydajnością prądową 2 / 4 A na kanał, a ponadto oferują pomiar prądu (current sensing) oraz rozbudowane funkcje detekcji błędów i zabezpieczeń.
Zarządzanie zasilaniem i interfejsy

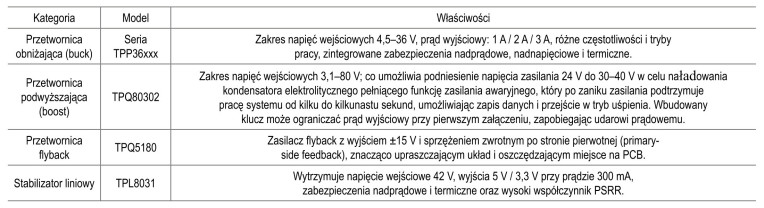

W ofercie 3PEAK są też układy do zarządzania zasilaniem: przetwornice obniżające i podwyższające napięcie, kontrolery przetwornic flyback oraz stabilizatory LDO. Przykładowe produkty wymieniono w tabeli 1.

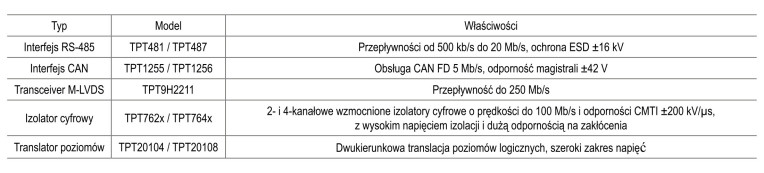

Układy interfejsowe wytwarzane przez 3PEAK wyróżniają się odpornością na ESD i zakłócenia, pracą w szerokim zakresie temperatur, gwarantując niezawodną transmisję danych w trudnym środowisku. Przegląd typów przedstawia tabela 2.
www.3peak.com
Dystrybucja w Polsce: Masters
www.masters.com.pl
