Zarządzanie wieloma zatwierdzonymi alternatywami komponentów w prototypowym BOM

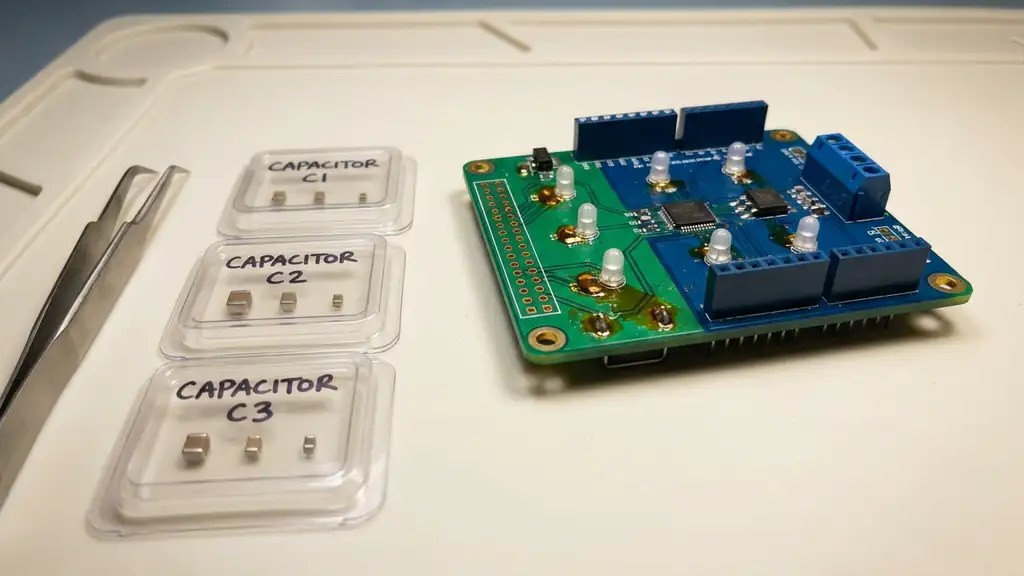

Zestawienie materiałów (BOM) dla prototypu rzadko zawiera wyłącznie jeden zatwierdzony komponent na każdej pozycji. W praktyce inżynierowie dokumentują kilka dopuszczalnych zamienników, aby zabezpieczyć projekt przed problemami z dostępnością. Nieuporządkowane zarządzanie tymi alternatywami prowadzi jednak do błędów montażowych, obniżonej wydajności produkcji i kosztownych rewizji projektu.

Źródła trudności w zarządzaniu alternatywami

Każda alternatywa komponentu wymaga indywidualnej walidacji pod kątem wymagań elektrycznych, mechanicznych i łańcucha dostaw, a obciążenie tym procesem rośnie proporcjonalnie do liczby dodawanych opcji. W warunkach presji czasowej, typowej dla fazy prototypowania, wzrasta ryzyko akceptowania zamienników, które wyglądają równoważnie na papierze, lecz różnią się krytycznym parametrem.

Sytuację komplikuje również dynamika rynku komponentów – w 2026 roku czasy realizacji dostaw i alokacje mogą zmieniać się co tydzień. Inżynierowie często dodają alternatywy reaktywnie, kierując się bieżącą dostępnością magazynową, zamiast uprzednio weryfikować zgodność techniczną. Gdy do jednego BOM contribuują różne osoby lub działy, niespójne oznaczenia i brakujące atrybuty tworzą niejednoznaczność, którą montażyści muszą rozstrzygać samodzielnie – nierzadko błędnie.

Dodatkowym problemem jest sam format dokumentu. Płaski arkusz kalkulacyjny z jednym wierszem na komponent nie jest przystosowany do rejestrowania dwóch lub trzech zatwierdzonych zamienników z różnymi numerami katalogowymi producenta, tolerancjami obudów czy specyfikacjami taśmy z nawijką. Bez celowej struktury alternatywy trafiają do kolumn z notatkami lub są przekazywane ustnie, co jest zawodne w każdym profesjonalnym środowisku montażowym.

AVL jako warstwa zaopatrzeniowa BOM

Lista zatwierdzonych dostawców (AVL, ang. Approved Vendor List) to kontrolowany wykaz producentów i ich konkretnych numerów katalogowych (MPN), które przeszły formalną weryfikację jako kwalifikowane źródła danego komponentu. BOM definiuje, co jest potrzebne funkcjonalnie, natomiast AVL określa, które dokładnie części od których dostawców są dopuszczone do realizacji tej potrzeby.

W praktyce AVL i BOM są często łączone w jeden dokument zwany AVL BOM lub sourced BOM. Każda pozycja BOM zawiera wówczas jeden lub więcej zatwierdzonych numerów MPN wraz z nazwą producenta. Taka struktura daje zespołom zakupowym i montażowym jasne, zweryfikowane opcje wyboru, bez konieczności podejmowania decyzji inżynierskich w momencie zakupu lub kompletacji zestawu.

Dla prototypów AVL ma szczególne znaczenie, ponieważ eliminuje nieupoważnione podstawienia. Bez niej kupiec stojący przed brakiem magazynowym może sięgnąć po część fizycznie podobną, która jednak nie spełnia krytycznych parametrów elektrycznych. Dobrze utrzymana AVL gwarantuje, że każda opcja na liście przeszła już weryfikację inżynieryjną. W miarę dojrzewania projektu AVL staje się ponadto fundamentem zarządzania ryzykiem w łańcuchu dostaw i strategii kwalifikacji wielu źródeł.

Sposoby strukturyzowania alternatyw w BOM

Każda zatwierdzona alternatywa powinna figurować w BOM jako odrębny, w pełni opisany wpis powiązany z główną pozycją komponentu. Wyróżnia się dwa powszechne podejścia strukturalne.

W podejściu wierszowym każda alternatywa otrzymuje własny wiersz w BOM, pogrupowany pod tym samym oznaczeniem referencyjnym i numerem pozycji. Pole statusu (np. „Primary", „Alt 1", „Alt 2") określa hierarchię. Rozwiązanie to sprawdza się w systemach ERP i dedykowanych narzędziach BOM obsługujących pozycje wielowierszowe. W podejściu kolumnowym BOM zawiera dedykowane kolumny dla każdej zatwierdzonej alternatywy z oddzielnymi polami MPN i producenta. Jest prostsze do wdrożenia w arkuszach kalkulacyjnych, ale staje się nieporęczne przy więcej niż dwóch lub trzech alternatywach na pozycję.

Niezależnie od wybranej struktury, spójność jest warunkiem koniecznym. Każda alternatywa musi zawierać ten sam zestaw atrybutów co część główna. Niekompletne wpisy – na przykład alternatywa z numerem MPN, ale bez kodu obudowy lub nazwy producenta – powodują opóźnienia podczas kompletacji i montażu. Dobrą praktyką jest również dołączenie krótkiej adnotacji wyjaśniającej, dlaczego dana alternatywa została zatwierdzona, zwłaszcza jeśli obowiązują jakiekolwiek warunki lub ograniczenia jej stosowania.

Atrybuty wymagające weryfikacji i ich wpływ na wydajność montażu

Wszystkie zatwierdzone alternatywy muszą być zgodne pod względem atrybutów definiujących wymienialność funkcjonalną i fizyczną. Zalicza się do nich:

  • parametry elektryczne – napięcie znamionowe, prąd znamionowy, wartość rezystancji lub pojemności, tolerancja oraz parametry specyficzne dla zastosowania,
  • typ i wymiary obudowy,
  • zgodność śladu i wzoru padów – nawet w obrębie tej samej nominalnej obudowy wymiary padów i stref ochronnych mogą się różnić między producentami,
  • zakres temperatury pracy – szczególnie istotny w aplikacjach motoryzacyjnych, przemysłowych i lotniczych,
  • wykończenie końcówek – ważne dla kompatybilności lutowania,
  • wysokość i luz montażowy – krytyczne w złożach o ograniczonej przestrzeni lub z powłoką konforemną.

Atrybuty wewnętrznej budowy, które nie wpływają na działanie ani montaż, oraz oznaczenia specyficzne dla producenta nie muszą być identyczne. Zasada nadrzędna jest następująca: montażysta powinien móc zamontować dowolną zatwierdzoną alternatywę bez konieczności podejmowania dodatkowych decyzji inżynierskich.

Wybór komponentów bezpośrednio przekłada się na wydajność montażu, ponieważ właściwości fizyczne i termiczne części determinują niezawodność procesu. Niezweryfikowane alternatywy z niedopasowanymi stopami padów mogą powodować efekt nagrobka (tombstoning) lub zwarcia podczas lutowania rozpływowego. Różne profile termiczne alternatyw wymuszają modyfikację nastaw pieca lub prowadzenie oddzielnych procesów, co przy wolumenach prototypowych jest szczególnie nieefektywne. Niezgodność gabarytów alternatywnej obudowy z sąsiednimi komponentami może z kolei wymagać rewizji layoutu PCB jeszcze przed przystąpieniem do montażu.

Moment zatwierdzania alternatyw

Alternatywy komponentów należy ostatecznie zatwierdzić przed przekazaniem prototypowego BOM do montażu – nie w jego trakcie ani po nim. Pozostawienie otwartych opcji na etapie kompletacji zestawu przenosi odpowiedzialność decyzyjną na pracowników działu zakupów lub montażu, którzy nie dysponują kontekstem inżynieryjnym niezbędnym do bezpiecznego dokonania wyboru.

Dwa momenty wymagają szczególnej uwagi. Przed wydaniem BOM montażyście wszystkie alternatywy muszą być zwalidowane i jawnie wymienione, tak aby montażysta mógł dokonać wyboru wyłącznie na podstawie dostępności magazynowej. Przed przejściem z prototypu do produkcji NPI lub niskoseryjnej alternatywy należy ponownie przejrzeć pod kątem rentowności w łańcuchu dostaw, ceny i długoterminowej dostępności – część dopuszczalna dla pojedynczego prototypu może być nieodpowiednia dla serii kilkuset sztuk.

Pewna elastyczność jest uzasadniona na wczesnych etapach dla niekrytycznych elementów biernych, takich jak kondensatory odsprzęgające czy rezystory podciągające, gdzie każda część spełniająca podstawową specyfikację jest funkcjonalnie równoważna. Dla komponentów krytycznych – mikrokontrolerów, układów zarządzania zasilaniem, elementów RF czy części z niestandardowym śladem – alternatywy muszą być zatwierdzone i udokumentowane, zanim BOM opuści zespół inżynierski. Im wyższa krytyczność funkcjonalna komponentu, tym wcześniej jego alternatywy powinny zostać zablokowane i formalnie zatwierdzone w AVL.

Wsparcie Eurocircuits w zarządzaniu prototypowym BOM

Eurocircuits udostępnia ustrukturyzowane, cyfrowe środowisko integrujące weryfikację bezpośrednio w procesie zamawiania. Baza danych zawierająca 450 000 zweryfikowanych komponentów umożliwia sprawdzenie dostępności i kompatybilności jeszcze przed złożeniem zamówienia. Narzędzie PCBA Visualizer z kontrolą reguł projektowych wykrywa niezgodności śladów i konflikty montażowe zanim produkcja się rozpocznie. Konfigurator montażu pozwala na wgranie i przegląd BOM w ustrukturyzowanym przepływie pracy z informacją zwrotną w czasie rzeczywistym na temat dostępności komponentów i wykonalności montażu. Europejska produkcja we własnych zakładach Eurocircuits zapewnia pełną identyfikowalność i gwarantuje, że w procesie używane są wyłącznie alternatywy zatwierdzone w BOM, bez niekontrolowanych podstawień w łańcuchu dostaw.

Skuteczne zarządzanie wieloma zatwierdzonymi alternatywami w prototypowym BOM wymaga ustrukturyzowanej dokumentacji, pełnej walidacji atrybutów każdej opcji oraz zatwierdzenia wszystkich zamienników przed przekazaniem BOM do montażu. Powiązanie BOM z formalną AVL eliminuje ryzyko nieupoważnionych podstawień i stanowi podstawę zarządzania łańcuchem dostaw w miarę przechodzenia projektu do produkcji seryjnej.
