Rolec to niemiecki producent obudów przemysłowych dla elektroniki specjalizujący się w projektowaniu i wytwarzaniu wysokiej jakości obudów aluminiowych odlewanych ciśnieniowo. Firma istnieje na rynku ponad 30 lat i dysponuje szerokim portfolio wyrobów katalogowych, dostępnych od ręki z lokalnego magazynu.

Obudowy dla przemysłu i elektroniki w ofercie firmy Dacpol

Fot. 1. Obudowy aluCASE

Obudowy firmy Rolec wyróżniają się dostępnością wielu wykonań pokrywających wszystkie typowe wielkości spotykane w przemyśle, nowoczesnym wzornictwem, zapewniających wysoką odporność środowiskową od IP65 do 69K.

Obudowa aluminiowa aluCASE

Jedną z nowych pozycji w ofercie firmy jest seria obudów aluminiowych aluCASE. Mocna aluminiowa konstrukcja i oryginalne wzornictwo są z pewnością największymi atutami tego produktu. Obudowa aluCASE ma w standardzie stopień ochrony równy IP67, zapewnia ochronę elektromagnetyczną oraz ma niewidoczne mocowania. Można ją zastosować zarówno w widocznym miejscu, ze względu na niespotykany wygląd, jak i w miejscu narażonym na trudne warunki środowiskowe. Obudowa malowana jest proszkowo w standardowym kolorze szarym RAL 7040 i dostępna w wielu wymiarach. Dostępne są także wersje z przezroczystą pokrywą, z polem na klawiaturę membranową, a także z zawiasami utrzymującymi otwartą pokrywę schowanymi wewnątrz.

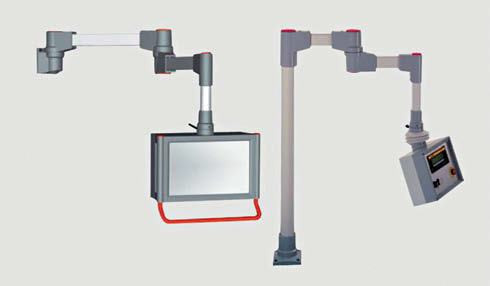

Fot. 2. System zawieszeń taraPLUS

Cała rodzina aluCASE zawiera obudowy dostępne w 22 rozmiarach, w tym dwie z przezroczystą, górną pokrywą z poliamidu. Najmniejsza ma wymiary 50×75×33 mm, a największa aż 200×330×120 mm, co pokrywa pełne spektrum potrzeb rynkowych. Obudowy te spełniają normy EN AN-44300 DIN EN 1706 (GD AL SI 12 / DIN 1725). Producent obudów oferuje pełne spektrum usług indywidualizacji i obróbki mechanicznej.

System zawieszeń/mocowań taraPLUS

Wytwarzany przez firmę Rolec system zawieszeń tara- PLUS to wielowariantowe rozwiązanie zawierające 26 różnych komponentów pozwalających na budowę ramion, na których można zamocować komputer panelowy, klawiaturę sterującą lub inny element kontrolny. Konstrukcja systemu zamocowań taraPLUS pozwala na elastyczne mocowanie z możliwością odsunięcia i zmiany pozycji, na przykład w celu zapewnienia lepszego dostępu do maszyny w przemyśle lub do sprzętu medycznego.

Dostępne dwie średnice rur 48 i 70 mm oraz profil kwadratowy 60/40 mm, umożliwiają maksymalne obciążanie 50 kg dla ramienia 1000 mm. Szybki montaż oraz prosta instalacja kabli przy stopniu ochrony równym IP54 powodują, że jest to bardzo ciekawe i nowatorskie rozwiązanie do montażu pulpitów sterowniczych, zapewniające szybką regulację pozycji.

Fot. 3. Elementy składowe systemu taraPLUS

Dostępne elementy pozwalają na szybkie dopasowanie ramienia do aplikacji przez stworzenie wieloelementowego zawieszenia omijającego przeszkodę. Pozwala to na montaż do stabilnego elementu (podłoga, ściana, sufit) i wygodną manipulację w miejscu. Elastyczne połączenia profili można zablokować, przestawiając dźwignie, przez co odpada ryzyko złego użycia na skutek poruszenia.

Obudowy ze stali szlachetnej

Firma Steeldesign jest producentem obudów ze stali nierdzewnej przeznaczonych do zastosowań w systemach wrażliwych na czystość, wymagających zapewnienia bezpieczeństwa lub zdolnych do pracy w środowisku zagrożonym wybuchem. Obudowy te dostępne są w wykonaniach przeznaczonych do montażu na ścianie oraz jako szafk i instalacyjne na halach produkcyjnych. Występują w stopniu ochrony przed przedostawaniem się zanieczyszczeń i wody IP66/IP67/IP68/IP69K/EX, spełniając najbardziej wyśrubowane normy obowiązujące w przemyśle spożywczym.

Poza samą hermetycznością w produktach tego typu liczy się wiele szczegółów, nierzadko drobnych i trudno dostrzegalnych, niemniej nierzadko silnie różnicujących takie wyroby. To dlatego, że obecne urządzenia wykorzystywane w przemyśle farmaceutycznym i przetwórstwie spożywczym muszą być proste w obsłudze, działaniu i czyszczeniu. Oznacza to, że obudowy sterownicze i elektryczne muszą posiadać nie tylko określony "design" wykluczający zakamarki, w których gromadzą się zanieczyszczenia, lecz także często odporność na restrykcyjne procedury czyszczenia. W tym celu obudowy w urządzeniach wykorzystywanych w przetwórstwie spożywczym i przemyśle farmaceutycznym muszą wykazywać odpowiednio wysoką szczelność podczas działania czyszczących urządzeń wysokociśnieniowych. Najwyższy stopień ochrony przed obciążeniem strumieniami wody to stopień szczelności IP 69K.

Fot. 4. Przykładowe obudowy z serii IP - Safety Line

Podczas kontroli stopnia ochrony jako obciążenie stosuje się strumień wody o nadciśnieniu 80 lub 100 barów. Dodatkowo dla tej wartości muszą zostać uwzględnione pewne zabezpieczenia, ponieważ obciążenie ciśnieniowe może wywołać wibracje skutkujące czasowym obniżeniom docisku po stronie obudowy. Ponadto, części obudowy i uszczelnienia posiadają tolerancje wykonawcze, które prowadzą do różnic w docisku. Poza tym części obudowy wykrzywiają się w wyniku sił uszczelniających. O ile w przeszłości poprzez wyżej opisane postępowanie, "szczelne" były głównie obudowy o małych i średnich wymiarach, o tyle nowa seria IP – Safety Line firmy Steeldesign wykonana z grubej stali nierdzewnej znajduje zastosowanie dla każdej wielkości obudów i szafek sterowniczych o takiej odporności.
