Cyfrowe opisywanie systemów i komponentów w instalacjach przemysłowych

| Prezentacje firmowe

Jednoznaczne i czytelne oznaczanie podzespołów i sprzętu to kluczowy element konstrukcyjny każdej nowoczesnej szafy sterowniczej. W ostatnim okresie tematyka oznaczania stał się jeszcze ważniejsza wraz z wprowadzeniem normy EN 81346 w 2010 roku, definiującej zasady dotyczące opisywania struktury informacji w systemach przemysłowych. Dzisiaj oznaczanie przemysłowe staje się łatwiejsze i elastyczniejsze przy wykorzystaniu przenośnej ręcznej drukarki oznaczeń Thermofox, którą można sterować na miejscu poprzez aplikację na smartfona.

Cyfrowe opisywanie systemów i komponentów w instalacjach przemysłowych

W celu dokładnej identyfikacji komponentów stosuje się różne metody oznaczania sprzętu, które należy rozważyć na wczesnym etapie procesu planowania projektu. Kolejnym krokiem, po skompletowaniu dokumentacji wszystkich wymaganych oznaczeń w schemacie obwodu, jest wybór odpowiedniego typu oznacznika dopasowanego do zastosowań.

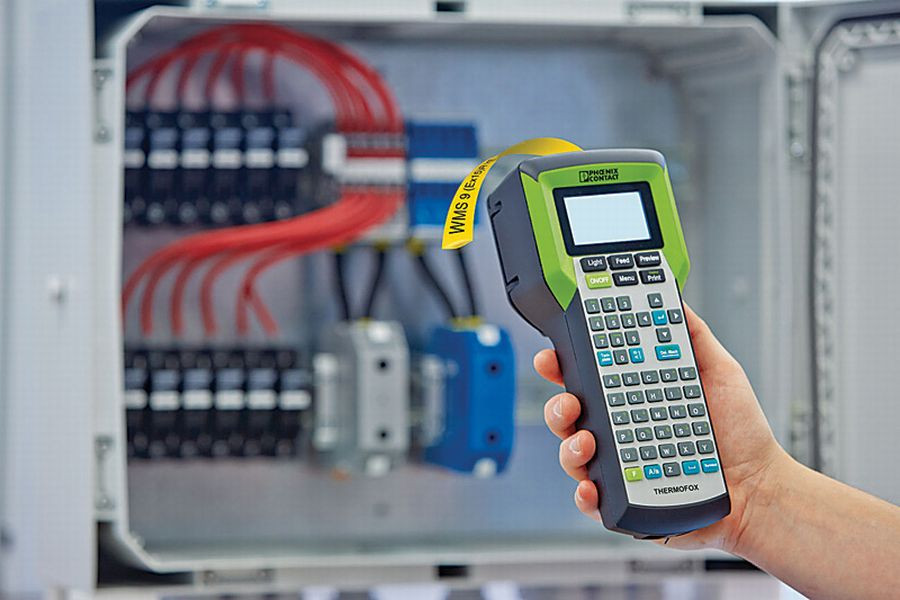

Rys. 1. Przenośna ręczna drukarka Thermofox może być sterowana aplikacją na smartfonie

Ze względu na dużą liczbę dostępnych na rynku opcji w zakresie oznaczania, producent szaf sterowniczych ma zwykle bardzo trudne zadanie w zakresie wyboru, a na dodatek pochopna decyzja może łatwo spowodować problemy. Po wyborze sposobu oznaczania urządzenia, szafy sterownicze poddaje się zazwyczaj modernizacji lub konserwacji w trakcie okresu użytkowania, niekiedy długo po jej wyprodukowaniu i dostawie.

W większości przypadków odbywa się to na rynku lokalnym a nie u producenta. Na potrzeby prac konserwacyjnych oznaczenie urządzeń musi być kontrolowane w terenie i - w razie potrzeby - poddane gruntownemu przeglądowi lub całkowicie wymienione.

Aby zapewnić spójne oznaczenie sprzętu, szczególnie w urządzeniach będących pod napięciem, zespoły montażowe na całym świecie serwisują szafy sterownicze w miejscu użytkowania. Z tego powodu kładziony jest coraz większy nacisk na wdrażanie większych i bardziej kompleksowych projektów identyfikacji, w możliwie najszybszy i najłatwiejszy sposób już bezpośrednio w miejscu pracy sprzętu.

Wybrać system oznaczania

Rys. 2. Przewodnik pomagający znaleźć właściwy materiał oznaczający dla każdego zastosowania

Wybór odpowiedniego systemu oznaczania odgrywa ważną rolę w profesjonalnym znakowaniu urządzeń, gdzie trzeba spełnić wiele wymagań, takich jak zapewnienie odporności na oleje, chemikalia lub nawet na bezpośrednie wystawienie etykiet na działanie promieni UV. Takie czynniki mogą negatywnie wpłynąć na trwałość oznaczeń i wszystkie możliwe narażenia należy wziąć pod uwagę już przy doborze materiałów.

Technologia drukowania też odgrywa ważną rolę, jest to np. transfer termiczny, drukowanie atramentowe lub laserowe. Liczą się również parametry urządzeń drukujących, które muszą być dopasowane do zastosowanego materiału oznacznika. Nietrudno się domyśleć, że uwzględnienie wszystkich wymagań i przejrzenie wszystkich dostępnych możliwości, kart katalogowych i folderów wymaga mnóstwa czasu i zaangażowania.

Szafy sterownicze są nierzadko używane przez ponad 10 lat. W tak długim czasie może się zdarzyć, że oznaczenie stanie się nieczytelne lub wręcz odpadnie od powierzchni i konieczna będzie całkowita wymiana lub naprawa bezpośrednio w obiekcie.

Przy takich pracach konserwacyjnych najczęściej używa się przenośnych drukarek termotransferowych, jednakże ten typ drukarek szybko osiąga swoje limity wydajności i jest niewystarczająco szybki i dokładny w bardziej skomplikowanych naprawach realizowanych w terenie. Dlatego użytkownicy poszukują rozwiązań zapewniających mobilność.

Nowoczesne oznaczanie

Rys. 3. Asystent wyszukiwania pomaga wskazać właściwe rozwiązanie z obszaru oznaczania złączek

Darmowa aplikacja "System oznaczania" (Marking System) na Androida i iOS, firmy Phoenix Contact (rys. 2) za pomocą asystenta wyszukiwania lub skanera kodów kreskowych pomaga znaleźć właściwe rozwiązanie oznacznikowe spośród dostępnych 3000 materiałów i 11 systemów drukowania. Filtry w aplikacji pomagają szybko znaleźć prawidłowe rozwiązanie, nawet dla tych którzy nie mają specjalistycznej wiedzy o produktach (rys. 3).

Asystent wyszukiwania umożliwia dostęp do czterech głównych kategorii oznaczników: złączki szynowe, przewody i kable, urządzenia i oznaczniki obiektowe. Natomiast zintegrowany "Przewodnik po aplikacji" rozwiązuje inny problem.

Rys. 4. Znalezione rozwiązania można przenieść do koszyka sklepu internetowego Phoenix Contact

Zawiera wszystkie informacje o oznaczeniach w odniesieniu do wymaganych zezwoleń, wymogów środowiskowych i właściwości materiałowych. Nowo zintegrowane kryteria wyboru upraszczają wyszukiwanie przez użytkownika, a wybór odbywa się automatycznie.

Dla oznaczania złączek szynowych i listew przydatny jest również wbudowany w aplikację skaner kodów kreskowych, który przyspiesza wyszukiwanie. Podczas skanowania etykiety produktu, na ekranie pojawiają się sugestie odnoszące się do propozycji zastosowań odpowiednich oznaczników.

Aplikacja podpowiada ponadto odpowiednie pozycje z szerokiego zakresu akcesoriów do oznaczania. Współpracuje też z drukarką ręczną Thermofox poprzez USB co upraszcza i przyspiesza proces obsługi w terenie.

Łatwiejsze oznaczanie w terenie

Drukarka termotransferowa Thermofox umożliwia opisywanie rurek termokurczliwych, etykiet i oznaczników nieprzywierających. Zawiera "inteligentną" klawiaturę integrującą między innymi symbole, kody kreskowe i numery seryjne oraz współpracuje z oprogramowaniem Clip Project, do tworzenia oznaczeń. Kaset z taśmą barwiącą zapewniają szybką wymianę nośnika, nawet podczas pracy.

Znaczący wzrost produktywności

Projekt systemu oznaczania sprzętu można łatwo utworzyć za pomocą oprogramowania Clip Project lub Project Complete. Gotowy plik projektu można przesłać do zakładu e-mailem, gdzie zostanie wydrukowany.

Phoenix Contact
