Zapraszamy do zapoznania się z nowościami w ofercie firmy Apem z ostatnich miesięcy w zakresie przycisków i klawiatur do zastosowań przemysłowych i specjalnych.

Apem - przyciski i klawiatury dla wymagających

Joystick TS - niezawodność i estetyka w jednym


Przełącznik IX z podświetleniem

TS to seria miniaturowych joysticków w wersji z podświetleniem LED bazujących na czujniku Halla, zapewniające proporcjonalne sterowanie i długą żywotność. Podświetlenie w kształcie strzałki wykorzystuje wprasowany w element sterujący przezroczysty pierścień z poliwęglanu, który skutecznie rozprasza światło i zapewnia widoczność pod szerokim kątem widzenia. Dostępne są opcje koloru czerwonego i niebieskiego.

Joystick zasilany jest napięciem 5 V/16 mA i dostarcza na wyjściu dwa sygnały proporcjonalne do wychylenia w osiach X-Y. Jego zaletą jest duża dokładność i powtarzalność wyznaczania pozycji oraz dostępność w wykonaniu z interfejsem USB lub PWM a także wyjściem analogowym. Dostępna jest ponadto wersja typu joyball, w której układ elektroniczny emuluje działania kursora ekranowego.

Konstrukcja joysticka jest odporna na narażenia środowiskowe (IP67-IP69K, zakres temperatur pracy od -40 do +85ºC) i pozwala na montaż z przodu lub z tyłu panelu czołowego za pomocą pierścieni z tworzywa i metalowych, także w wersji wzmocnionej, w której element mocujący jest przykręcany do panelu czołowego śrubami.


Od lewej: przełącznik IX podświetlany, przełącznik IX niepodświetlany oraz manipulator miniaturowy TS z niebieską iluminacją.

Trwałość mechaniczna konstrukcji sięga 1 mln cykli. Element sterujący po puszczeniu jest ustawiany w pozycji środkowej za pomocą sprężyny, niemniej siła wymagana do pełnego wychylania jest niewielka - tylko 3,1 N. Jednocześnie elementy mechaniczne wykonane z nylonu wzmacnianego włóknem szklanym wytrzymują siłę 150-200 N bez uszkodzenia konstrukcji.

Konstrukcja joysticka może być dopasowana do wymagań odbiorcy, a kapturek może być różnego kształtu: grzybkowego, palcowego, przyciskowego, zamkowego, stożkowy, czapeczkowy, rolkowy i inne.

IX - przycisk do zadań specjalnych

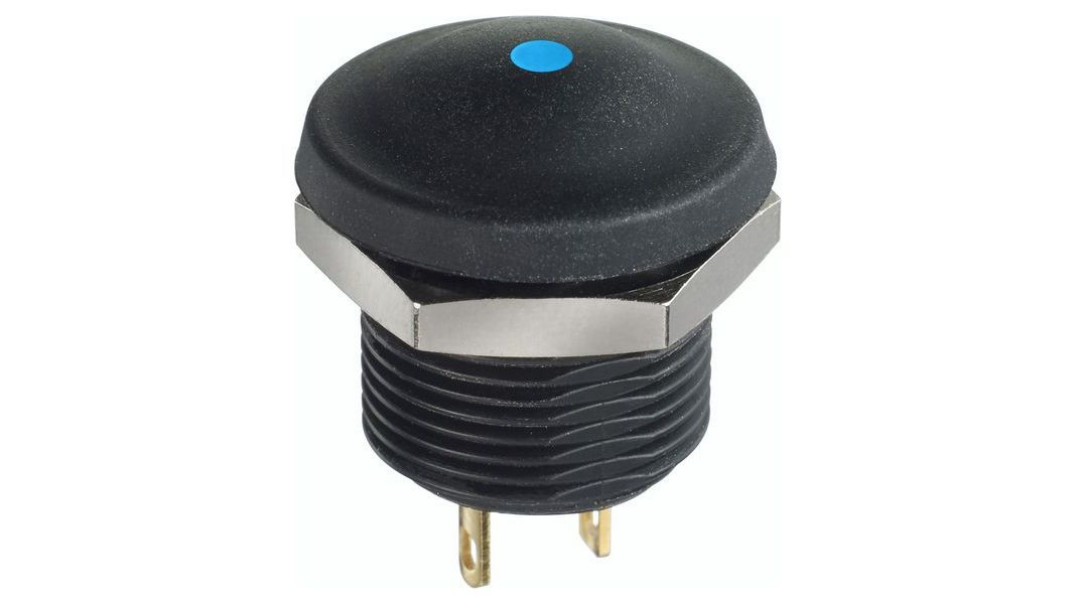

Przełącznik IX do lutowania

Podświetlane przyciski panelowe IX o średnicy 12 mm są przeznaczone do pracy w surowych warunkach otoczenia w transporcie, rolnictwie, sprzęcie przemysłowym i wojskowym. Przyciski mają niewielkie wymiary i są przeznaczone do montażu w płycie czołowej o grubości od 1,5 do 6 mm. Stabilizację mechaniczną zapewnia metalowa nakrętka.

Konstrukcja elementu jest szczelna, a przycisk ma wyraźnie wyczuwalny klik. Część naciskana wykonana jest z elastycznego elastomeru, dzięki czemu nie ma wolnej przestrzeni między naciskanym palcem klawiszem a obudową mocowaną do panelu, co gwarantuje szczelność panelu IP69K. Zapewnia to doskonałą odporność na mróz, piasek i inne zanieczyszczenia.

Skok klawisza przy włączaniu wynosi 2 mm, gwarantujący pewność działania oraz komfortową obsługę. Apem zapewnia szeroki zakres usług indywidualizacji. Można wybrać jeden z 9 dostępnych kolorów klawisza, a symbole funkcji mogą być podświetlanie w jednym z 5 różnych kolorów. Zakres temperatur pracy jest bardzo szeroki i wynosi od -40 do +85ºC, a trwałość mechaniczna sięga 1 mln cykli.

Klawiatura PZ


Klawiatura PZ

12-klawiszowa klawiatura piezoelektryczna z serii PZ to rozwiązanie zapewniające bardzo dużą niezawodność i trwałość sięgającą 10 mln cykli. Ma ona płaską powierzchnię, a cała konstrukcja jest szczelna (IP68), przez co zapewniono bardzo dużą odporność na czynniki środowiskowe.

Powierzchnia klawiatury z anodyzowanego aluminium może być zmywana środkami dezynfekującymi używanymi w przemyśle spożywczym i medycynie bez szkody dla jej działania.

Klawiatura PZ może być montowana z przodu lub z tyłu płyty czołowej a uszczelnienie zapewnia Oring. Zawiera standardowe symbole 0...9 i * / # w układzie 3×4, ale producent dostarcza też rozwiązania indywidualne. Podłączenie do aplikacji realizowane jest przez 8-pinowe złącze. Zakres temperatur pracy wynosi od -40 do +85°C.
