Gaia – konwertery do aplikacji profesjonalnych

Zapraszamy do zapoznania się z opisami najnowszych konwerterów izolowanych DC-DC firmy Gaia Converter. Są one przeznaczone do najtrudniejszych, jeśli chodzi o wymagania techniczne, aplikacji profesjonalnych.

Posłuchaj
00:00

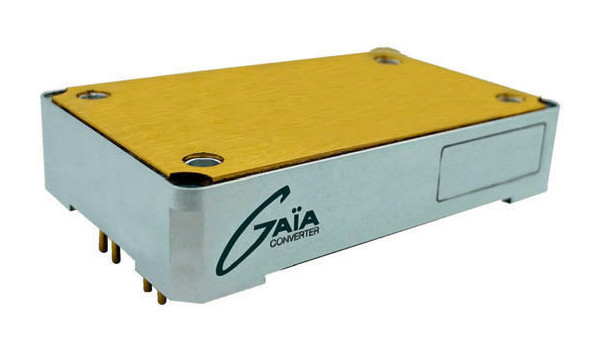

Serie MGDI-124 oraz MGDI-204

MGDI-124 to rodzina 120-watowych jednowyjściowych izolowanych konwerterów DC-DC o szerokim zakresie napięć wejściowych (4:1) i izolacji wytrzymującej napięcie testowe 1500 VDC. Przetwornice te zostały umieszczone w metalowej obudowie typu brick (61×39×12,9 mm) i są przeznaczone do systemów zasilania rozproszonego w aplikacjach profesjonalnych, np. transporcie szynowym. Pracują z wysoką częstotliwością kluczowania 330 kHz i zapewniają wysoką niezawodność i dużą gęstość mocy. Ich sprawność to 85–88%.

Są dostępne dla napięć wyjściowych 5 V (24 A), 12 V (10 A), 15 V (8 A) i 24 V (5 A), z tym że za pomocą rezystora trymującego można wyregulować dokładnie poziom w zakresie 90–110%. Jest też dostępne wejście Sense, zapewniające pomiar napięcia na zaciskach obciążenia metodą 4-przewodową, co umożliwia kompensację spadku napięcia na długich przewodach wyjściowych. Zakres napięć wejściowych w każdym przypadku wynosi 9–36 V.

Wszystkie konwertery mają na wyjściu filtr LC zapewniający mały poziom tętnień i szumów, a konstrukcja jest w pełni zabezpieczona przed sytuacjami awaryjnymi, a więc za małym i za dużym napięciem wejściowym, zwarciem i przeciążeniem prądowym. Jest też soft start ograniczający wartość prądu rozruchowego i zabezpieczenie termiczne. Obudowa zawiera metalową wkładkę miedzianą zapewniającą kontakt termiczny z radiatorem i jest wypełniona materiałem termoprzewodzącym. Identyczną funkcjonalność ma konwerter MGDI-204, z tym że tutaj moc wyjściowa to 200 W, sprawność 91% przy dostępnych dwóch napięciach wyjściowych 5 i 12 V.

MGDM-205

MGDM-205 to 200-watowa jednostka konwertera DC-DC o szerokim zakresie napięć wejściowych 9–45 V. Przy napięciu 28 V przetwornica spełnia wymagania normy wojskowej MIL-STD-704A/D/F

Została ona umieszczona w prostopadłościennej metalowej obudowie "quarter brick" (58×37×12,9 mm), pozwalającej na pracę w zakresie temperatur otoczenia –40…+105°C ze sprawnością 92%.

Jednostka ta przeznaczona jest do pracy w aplikacjach high-end, takich jak lotnictwo, wojsko, przemysł kosmiczny. Do takich aplikacji producent przygotował wykonania specjalne z minimalną temperaturą pracy –55ºC.

MGDI-254

MGDI-254 to z kolei 250-watowy konwerter DC-DC pracujący z napięciem 9–36 V (4:1) i dostarczający na wyjściu 12 V (20,8 A) lub 15 V (16,7 A) (z możliwością dokładnego wyregulowania za pomocą linii Trim w przedziale 80–110% i z kompensacją napięcia na liniach zasilających – voltage sense). Jest to napięcie izolowane (1500 VDC). Pracuje z częstotliwością kluczowania 330 kHz, ma sprawność 91% i jest przeznaczony do aplikacji profesjonalnych (kolej, przemysł). Pozostałe funkcje są identyczne jak w MGDI-205.

Wszystkie opisane konwertery mają wysoką funkcjonalność i parametry użytkowe: stabilizację napięcia wyjściowego w funkcji obciążenia rzędu 1%, krótki czas startu, dużą odporność na przepięcia i podobne.



Eltronika
tel. 22 751 97 44
http://www.eltronika.pl

Więcej na www.eltronika.pl
