Uniwersalne rozwiązanie dla nowoczesnych systemów embedded

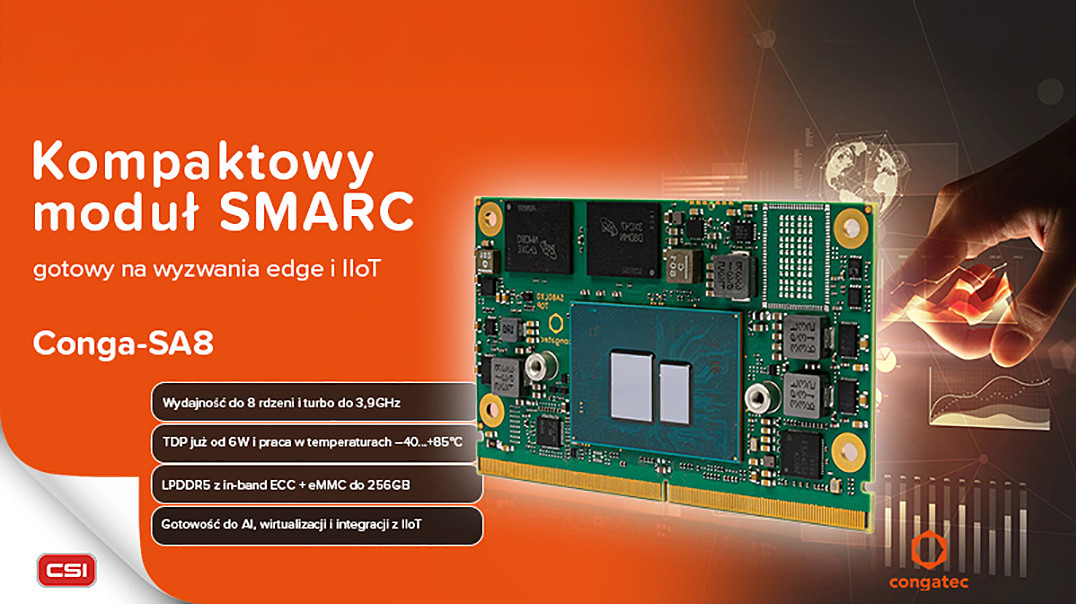

W szybko rozwijającym się świecie systemów embedded, które muszą być jednocześnie energooszczędne, niezawodne i gotowe na integrację z nowoczesnymi aplikacjami przemysłowymi, conga-SA8 od congatec wyróżnia. Po pierwsze jako niezwykle zaawansowane, a po drugie – wyjątkowo kompaktowe rozwiązanie. Ten moduł formatu SMARC 2.1 oparty jest na nowej generacji energooszczędnych procesorów Intel Core 3 oraz Intel Atom x7000RE (Alder Lake-N). Ponadto oferuje komplet funkcji obliczeniowych, komunikacyjnych i zabezpieczających w jednej platformie gotowej do wdrożeń w środowiskach edge i IIoT.
Procesory - od wydajności AI po ultraniskie TDP
Moduł conga-SA8 korzysta z procesorów Intel w architekturze Gracemont, oferując szeroki wybór wariantów – od wysokiej wydajności po maksymalną efektywność energetyczną. W konsekwencji, najmocniejszy, Intel Core 3 N355, ma 8-rdzeniowy układ o taktowaniu 1,9 GHz (do 3,9 GHz w trybie turbo) i TDP 15 W. Przeznaczony do systemów AI i intensywnego przetwarzania danych. Intel Atom x7835RE, również 8-rdzeniowy (1,3 GHz, turbo do 3,6 GHz), oferuje równowagę między wydajnością a poborem mocy (12 W). Jest dostępny w wersji przemysłowej. Dla lżejszych aplikacji edge i HMI przeznaczone są modele 4-rdzeniowe: x7433RE (1,5 GHz, turbo do 3,4 GHz, 9 W) i x7425E (1,5 GHz, turbo do 3,4 GHz, 12 W). Najbardziej energooszczędny, Atom x7211RE, pracuje z TDP 6 W i bazową częstotliwością 1,0 GHz. Większość modeli dostępna jest zarówno w wersjach komercyjnych (0…+60 °C), jak i przemysłowych ( 40…+85 °C). Co pozwala na dopasowanie platformy do konkretnego środowiska pracy.
Pamięć i trwałość: LPDDR5, ECC i eMMC do 256 GB
Wysoka niezawodność operacyjna to efekt zastosowania pamięci LPDDR5 taktowanej do 4800 MT/s z obsługą in-band ECC. A także wbudowanej pamięci masowej eMMC 5.1 o pojemności do 256 GB (opcjonalnie w wersji przemysłowej także z konfiguracją pSLC). Całość umożliwia nieprzerwaną pracę nawet w warunkach intensywnego zapisu danych i narażenia na wstrząsy czy temperatury krańcowe. Wersje rozszerzone mogą być wyposażone w moduł Wi Fi 6E i Bluetooth 5.3, ułatwiający integrację bezprzewodową bez konieczności zewnętrznych adapterów.
Interfejsy i łączność: gotowość aplikacyjna
Na szczególną uwagę zasługuje bogaty zestaw interfejsów, który pozwala na elastyczne dopasowanie modułu do potrzeb aplikacyjnych. Standardem są: dwa porty 2.5 GbE z obsługą TSN, sześć portów USB 2.0, dwa USB 3.2 Gen 2, złącze SATA Gen3.2, nawet cztery linie PCIe Gen3. A ponadto obsługa wielu wyjść wideo: HDMI 2.0b, DisplayPort 1.4, eDP 1.4b, LVDS lub MIPI-DSI, umożliwiających obsługę do trzech niezależnych wyświetlaczy 4K. Dodatkowo użytkownik otrzymuje dostęp do interfejsów niskopoziomowych, takich jak SPI, eSPI, 4× UART, 12× GPIO, GP I²C, SMBus i 2× I²C CSI, co sprawia, że conga SA 8 może bez problemu współpracować z różnorodnymi czujnikami, kontrolerami i urządzeniami peryferyjnymi w systemach automatyki.
Integralną częścią rozwiązania jest congatec Board Controller – zaawansowany mikrokontroler odpowiedzialny za szereg funkcji wspierających stabilność i niezawodność systemu. Oferuje on m.in. wielopoziomowy watchdog czy wbudowaną nieulotną pamięć umożliwiającą zapis danych konfiguracyjnych lub diagnostycznych. Dodatkowo dostęp do statystyk systemowych i danych produkcyjnych, obsługę magistrali I²C w trybie multi-master i fast mode. A także mechanizmy monitorowania i kontroli zaników zasilania. To rozwiązanie znacząco upraszcza diagnostykę, konserwację i integrację systemu u klienta końcowego.
Wszystkie moduły są zgodne z systemami Windows 10 IoT Enterprise LTSC, Windows 11, Ubuntu Pro, ctrlX OS. A także różnymi dystrybucjami Linuxa z długoterminowym wsparciem (LTS). Co więcej, conga SA 8 oferuje w standardzie pełną gotowość do wirtualizacji dzięki zintegrowanemu hypervisorowi czasu rzeczywistego, będącemu częścią ekosystemu e.Ready.
Ekosystem e.Ready - szybkość wdrożenia i niezależność projektowa
Wspomniany ekosystem e.Ready (aReady.COM) to spójny zestaw modułowych komponentów sprzętowo-programowych przygotowanych przez congatec do szybkiego wdrożenia gotowych rozwiązań aplikacyjnych. W jego skład wchodzą preinstalowane systemy operacyjne, pakiety BSP, hypervisor czy platformy zdalnego zarządzania. A dodatkowo także narzędzia integracyjne oraz zestawy developerskie (m.in. płyty nośne, chłodzenia, adaptery). Dzięki temu projektanci mogą znacznie skrócić czas potrzebny na opracowanie i certyfikację własnego systemu końcowego.
Moduł conga-SA8. Elastyczne warianty i typowe zastosowania
Warianty umożliwiają wybór między jednostkami energooszczędnymi – jak Atom x7211RE (2 rdzenie, 6 W), a bardziej wydajnymi wersjami – jak Atom x7835RE (8 rdzeni, 1,3 GHz) czy Core 3 N355 (8 rdzeni, 1,9 GHz). Moduł conga-SA8 dysponuje konfiguracjami: 4, 8 lub 16 GB pamięci RAM i 32, 64 lub 256 GB eMMC. Są dostępne zarówno w wersji komercyjnej, jak i przemysłowej.
Dzięki swojej elastyczności, bogatemu zestawowi interfejsów i zaawansowanej funkcjonalności systemowej, conga-SA8 idealnie sprawdzi się w wielu zastosowaniach. Do najpopularniejszych należą: automatyka przemysłowa, edge computing, systemy pojazdowe czy kolejowe. A ponadto inteligentne wyświetlacze HMI, terminale POS, systemy diagnostyczne, a także rozwiązania telekomunikacyjne i energetyczne. Niezależnie od branży – to platforma, która pozwala projektować przyszłościowe systemy z dużym zapasem niezawodności i funkcjonalności.
Źródło: CSI
