Wspólne parametry techniczne i bezpieczeństwo pracy
Obie nowe rodziny złączy są dostępne w konfiguracjach od 1 do 12 wyprowadzeń. Charakteryzują się nominalnym natężeniem prądu na poziomie 41 A lub 76 A według standardów normy IEC. Zależnie od wybranego wariantu, nominalne napięcie pracy dla tych komponentów wynosi 630 V, 800 V lub nawet 1000 V.
Z punktu widzenia bezpieczeństwa istotny jest materiał wykonania – obudowy złączy stworzono z poliamidu PA66, który w pełni spełnia rygorystyczne założenia normy palności UL94V0. Konstrukcja komponentów pozwala na stabilną pracę w szerokim zakresie temperatur - od -40°C do 105°C.
Choć obie serie bazują na złączach sprężystych i akceptują przewody o przekrojach od 6 do 16 mm² (odpowiednik 4–18 lub 10–24 AWG), zasadnicza różnica między nimi polega na mechanice podłączania okablowania.

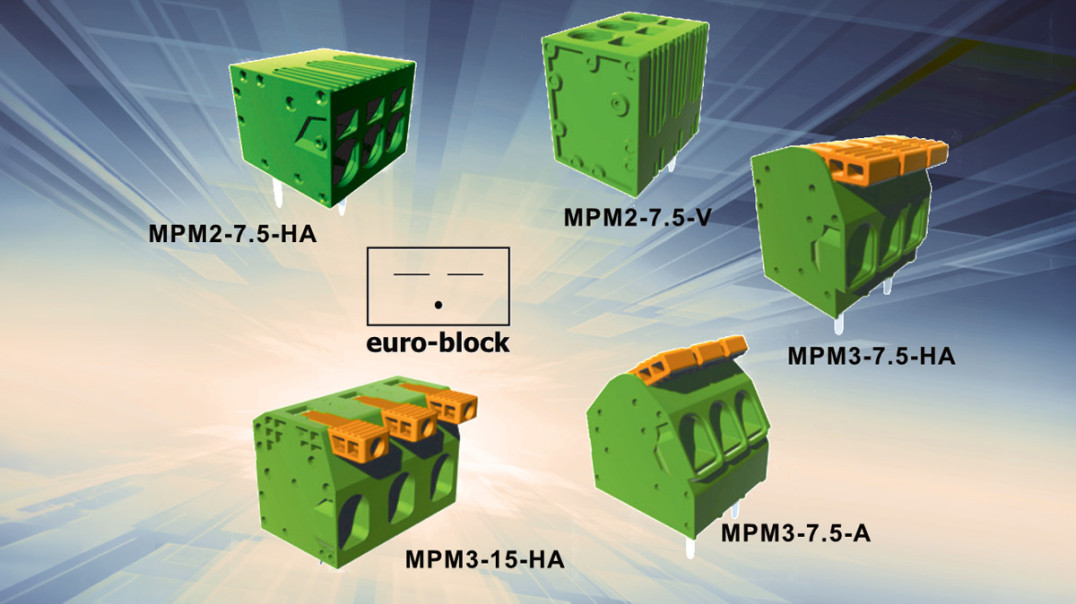

Seria MPM2 – wydajne rozwiązanie na silne prądy i wysokie napięcia
Rodzina MPM2 to modele sprężyste, w których do poprawnego montażu i otwarcia złącza wymagane jest użycie dedykowanego narzędzia. Seria ta oferowana jest w rastrach metrycznych 7,5 mm oraz 10 mm. Konstruktorzy mogą wybierać pomiędzy wariantami z poziomym (H) i pionowym (V) wyprowadzeniem przewodu, a same wyprowadzenia do lutowania na płytce PCB występują w dwóch konfiguracjach: standardowej oraz alternatywnej oznaczonej jako „A”.

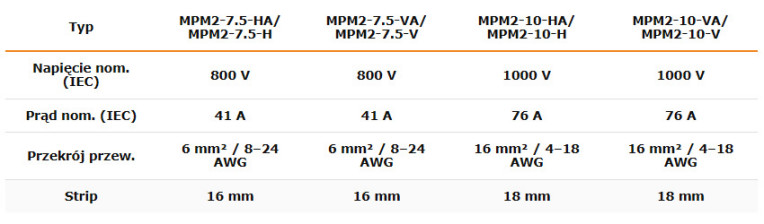

Wersja z rastrem 7,5 mm pracuje przy napięciu nominalnym 800 V oraz prądzie 41 A, obsługując przewody o przekroju 6 mm² (8–24 AWG) i wymagając odizolowania przewodu na długości 16 mm. Z kolei wersja w rastrze 10 mm obsługuje wyższe parametry: napięcie 1000 V, prąd 76 A, przekrój przewodu 16 mm² (4–18 AWG) oraz odizolowanie rzędu 18 mm.
Sposób znakowania komponentów precyzyjnie opisuje ich budowę – na przykład oznaczenie MPM2-10-VA definiuje złącze o rastrze 10 mm, z pionowym wyprowadzeniem przewodu obsługiwanym od góry, posiadające naprzemienne wyprowadzenia do lutowania w dwóch rzędach o zwiększonym odstępie.
Seria MPM3 – nowoczesna obsługa bez użycia narzędzi
Głównym wyróżnikiem rodziny MPM3 jest wbudowana dźwignia, która pozwala na w pełni beznarzędziową obsługę złącza. Złącza te występują w trzech wariantach rastra: 7,5 mm, 10 mm oraz 15 mm. Komponenty oferowane są z wyprowadzeniem poziomym (H), gdzie dźwignie umieszczone są poziomo na górnej części obudowy, lub w wersji ze skośnym wyprowadzeniem przewodu (A). Podobnie jak w serii MPM2, wyprowadzenia do lutowania mogą występować w standardzie lub w podwojonym układzie dwurzędowym.

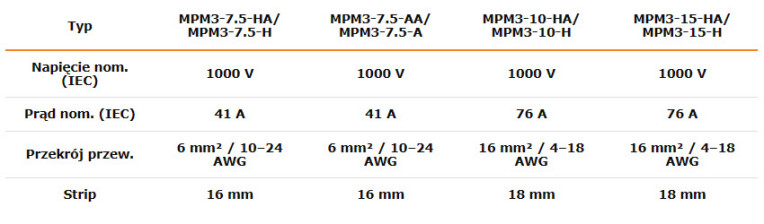

Wszystkie warianty z rodziny MPM3 charakteryzują się bardzo wysokim napięciem nominalnym rzędu 1000 V. Model o rastrze 7,5 mm dostosowany jest do prądu 41 A i przewodów 6 mm² (10–24 AWG) z odizolowaniem 16 mm, natomiast modele o rastrach 10 mm i 15 mm zaprojektowano dla prądów sięgających 76 A i grubszych przewodów o przekroju 16 mm² (4–18 AWG) wymagających odizolowania 18 mm.
Analizując przykładową nomenklaturę, oznaczenie MPM3-7.5-AA wskazuje na beznarzędziowe złącze w rastrze 7,5 mm, posiadające skośne wyprowadzenie przewodu, dźwignię otwierania umieszczoną pod kątem oraz dwurzędowe, podwojone wyprowadzenia do montażu na PCB.
Wprowadzenie przez markę euro-block serii MPM2 i MPM3 to istotny krok w stronę ułatwienia pracy konstruktorom układów zasilania. Producent skutecznie połączył w tych produktach wysoką wytrzymałość dielektryczną i prądową z dwoma różnymi, dającymi swobodę projektową wariantami mechanicznymi montażu okablowania.
Źródło: Contrans TI
