ept connectors - złącza do wymagających aplikacji

One 27

One27 to rodzina złączy do połączeń płytka-płytka o rastrze 1,27 mm. Szeroki asortyment typów do połączeń prostych, kątowych oraz przeznaczonych do taśm IDC, jakie są oferowane, pozwala na elastyczne projektowanie sieci połączeń.

Konstrukcja korpusu zabezpiecza przed odwrotnym połączeniem i jest odporna na brak precyzji montażu, a metalowe obejmy przejmują naprężenia mechaniczne. Zastosowano ciekawe rozwiązanie ułatwiające warstwowe łączenie płytek. Złącze może pracować prawidłowo, gdy nie jest całkowicie zamknięte (tolerancja wynosi tutaj 1,5 mm). W efekcie, z użyciem kilku dostępnych wysokości nominalnych, złącze One27 obsłuży każdy dystans pomiędzy płytkami PCB, o ile mieści się w zakresie od 8 do 20 mm.

Wszystkie modele złączy przeznaczone są do montażu SMT. Dostępne są wykonania z liczbą torów od 12 do 80. Obciążalność prądowa wynosi 1,4 A. Do złączy IDC producent oferuje usługę produkcji gotowych taśm połączeniowych.

Zero8

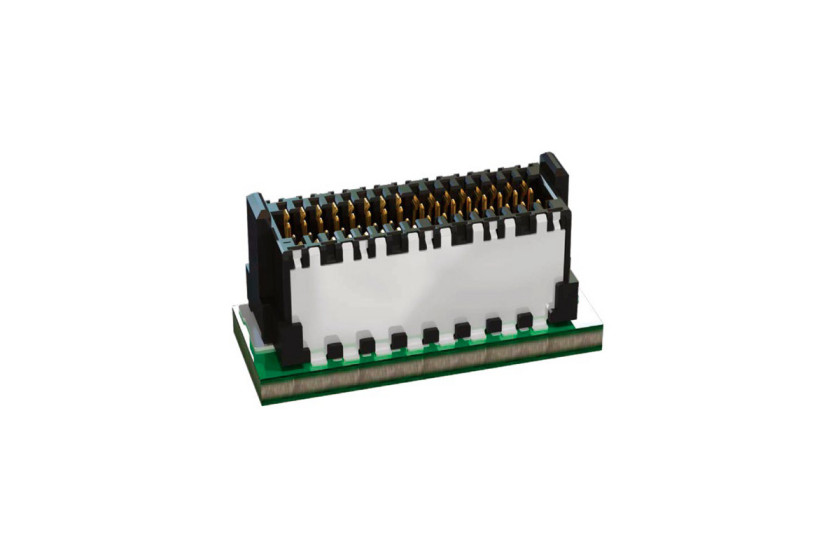

Zero8 to rodzina kompaktowych złączy do montażu SMT o rastrze 0,8 mm. W konstrukcji tych złączy zastosowano szereg ciekawych rozwiązań, jak choćby budowa kontaktu elektrycznego. Za połączenie elektryczne odpowiada podwojony styk, składający się z części w formie ostrza i części w formie sprężyny płaskiej, identyczny w gnieździe i we wtyku. Zastosowanie podwójnego styku zwiększa odporność na wibracje i tolerancję na niedokładność montażu (połączenie jest prawidłowe nawet przy wzajemnym przesunięciu gniazda i wtyku o 0,4 mm w osi x lub y). Korpus złącza ukształtowano w sposób, który częściowo osłania kontakty, co znacząco ogranicza możliwość ich uszkodzenia.

Złącza Zero8 doskonale tolerują niedokładności montażu i mogą pozostać niedomknięte (w tym przypadku zakres tolerancji wynosi 2,2 mm). Z użyciem dostępnych wysokości można połączyć płytki odległe o dowolny dystans z zakresu od 6 do 21 mm. Złącza Zero8 w wykonaniu ekranowanym są ekranowane w każdej z łączonych stron. Podobnie jak styki sygnałowe, pozostają połączone, gdy złącze nie jest całkowicie domknięte.

Liczba kontaktów wynosi od 12 do 80. Zero8 gwarantują prędkość transmisji danych do 16 Gb/s.

Colibri

Colibri to rodzina dwurzędowych złączy z rastrem 0,5 mm. Istotną cechą złączy Colibri jest zdolność do przenoszenia bardzo szybkich sygnałów. Oferowane są wykonania o różnych szybkościach, począwszy od 10 Gb/s, przez 16 Gb/s i do 25 Gb/s.

Producent oferuje wykonania uniwersalne o 40, 80, 120 i 160 torach oraz modele z 220 i 440 torami, zgodne ze specyfikacją COM Express. COM Express to specyfikacja opracowana przez PICMG dla komputerów modułowych (COM) opartych na architekturze x86.

Złącza zgodne z DIN 41612/IEC 60603-2

Firma ept produkuje złącza 12 podstawowych typów zdefiniowanych przez normę DIN 41612/IEC 60603-2 o rastrze 2,54 i 5,08 mm: od sygnałowych o prądzie nominalnym 1,5 A do silnoprądowych, które przenoszą 5,6 A lub nawet 15 A. Producent oferuje złącza do tradycyjnego montażu THT, press-fit oraz do montażu THR. W tym wypadku korpusy wykonane są z tworzyw odpornych na wysokie temperatury, właściwe dla procesu lutowania rozpływowego i mogą być lutowanie jednocześnie z komponentami SMT.

EC.8

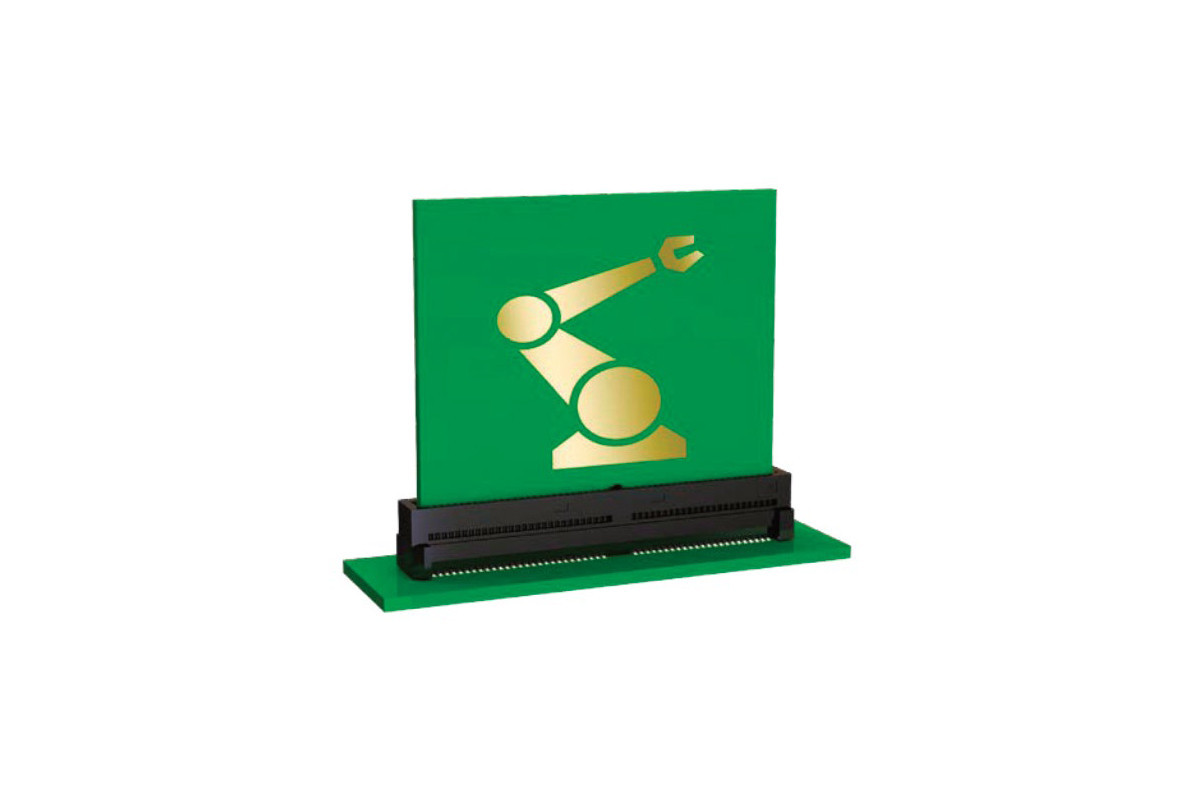

EC.8 to złącza krawędziowe do kart z rastrem 0,8 mm zdolne do przenoszenia sygnałów o szybkości do 28 Gb/ s. Występują w wersja z kluczem i bez klucza i mogą mieć od 20 do 200 torów. Maksymalny prąd wynosi do 3,2 A, a efektywna wysokość złącza wynosi zaledwie 2,05 mm.

Producent wytwarza również złącza typu backplane AdvancedTCA i microTCA oraz hm2.0 iVelox.

Firma ept GmbH powstała ponad 40 lat temu i jest do dzisiaj zarządzana przez rodzinę założyciela. Firma upatruje źródła swoich sukcesów w rozwijaniu zaufania i partnerskich relacji z klientem oraz byciu niezależną od polityki dużych korporacji. Jej dewiza "precyzja i pasja" przejawia się pełnym zaangażowaniem w zapewnienie najwyższej jakości i niezawodności produktu.

Firma ept jest aktywnym członkiem stowarzyszeń przemysłowych takich, jak VITA, PICMG i PC/104 i posiada certyfikaty ISO/ITS 16494 i ISO9001.

Contrans TI sp. z o.o. jest dystrybutorem złączy ept GmbH na terenie Polski.
