Mata antystatyczna czy kompletny stół ESD? Montaż końcowy jako główne źródło uszkodzeń ESD

Wzrost znaczenia wyposażenia ESD

Rygorystyczne wymogi ESD nie dotyczą tylko drogich i wrażliwych układów. Margines błędu kurczy się dla całej branży. W najnowszej publikacji z 2026 roku poświęconej strategiom ochrony przed wyładowaniami elektrostatycznymi, autorzy Lin oraz Ker zauważają, że tzw. "okno projektowe ESD" wewnątrz układów scalonych staje się ekstremalnie wąskie ze względu na postępującą miniaturyzację (np. tranzystory FinFET i GAA) i coraz cieńsze warstwy izolatorów.

W układach wysokiej częstotliwości wbudowane w chip struktury ochronne mają swoją pojemność pasożytniczą, co zmusza projektantów do ich celowego osłabiania. Współczesne mikroukłady często nie potrafią już obronić się same. Ciężar amortyzacji ESD musi zostać przeniesiony na fizyczne środowisko zewnętrzne. Dotyczy to także warunków produkcyjnych w strefie EPA.

Kluczowa rola antystatycznych stołów montażowych

Zabezpieczenie zautomatyzowanej linii montażowej nie rozwiązuje problemu. Pasi Tamminena w swojej pracy na temat optymalizacji metod ochrony ESD w procesach montażu elektroniki (Tampere, 2016) dokonał analizy statystyk uszkodzeń, przeprowadzonej na próbie 150 mln urządzeń. Zgodnie z tą analizą, prawdziwym wąskim gardłem i źródłem około 80% uszkodzeń jest faza montażu końcowego, testowania i logistyki (final assembly), a nie procesy zautomatyzowane np. montaż powierzchniowy SMD.

Komponent jest bezpieczny na taśmie produkcyjnej, ale gdy trafia na przypadkowe biurko robocze lub jest transportowany na wózku transportowym z izolującymi kółkami, system traci ciągłość ochrony. Skuteczne ESD to dziś kompleksowe i przemyślane projektowanie całej ścieżki komponentu bez słabych ogniw.

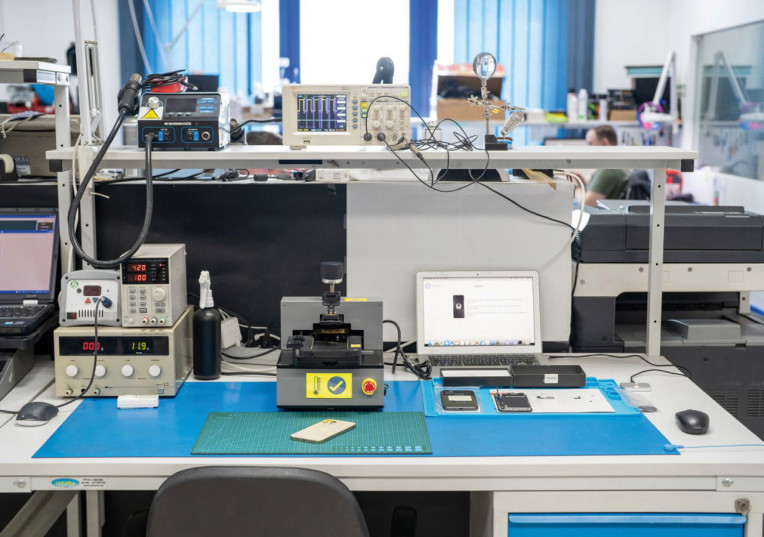

Fot. 1. Stanowisko serwisowania elektroniki użytkowej wyposażone jedynie w nablatową matę ESD

Czy mata antystatyczna sprawia, że stanowisko pracy jest bezpieczne?

Częstym błędem w fabrykach jest położenie maty antystatycznej ESD na zwykłym stole montażowym, szczególnie gdy mata pokrywa tylko część powierzchni blatu. Nawet drobny błąd operatora, jak odłożenie płytki PCB na nieosłoniętej części blatu, może skutkować uszkodzeniami ze zdarzeń typu CBE (Charged Board Event). Przywoływany wyżej Pasi Tamminena stwierdza, że większość defektów w montażu końcowym pochodzi właśnie ze zdarzeń typu CBE, których źródłem jest naelektryzowana płytka lub obudowa. Wyposażenie stołu w matę antystatyczną daje fałszywe poczucie bezpieczeństwa, Nie bez powodu wspomniany autor udowadnia w swojej pracy brak korelacji między wynikami audytów ESD, a faktycznym poziomem uszkodzeń na liniach.

Na dodatkowe ryzyko wystawione są powierzchnie robocze wykonane z metalu. Jak dowodzą badania przez Pasi Tamminena zjawiska pojemności dynamicznej (RF capacitance), położenie naładowanego elementu na cienkiej warstwie rozpraszającej, czyli macie leżącej na kawałku metalu sprawia, że nieświadomie tworzymy kondensator o wysokiej pojemności dynamicznej. Zamiast rozproszyć ładunek, stanowisko z matą może wtedy potęgować siłę wyładowania niszczącego komponent.

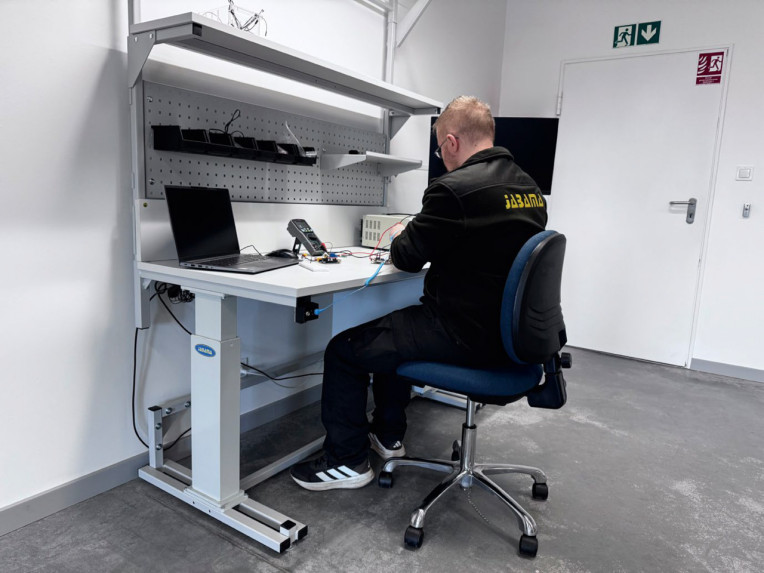

Fot. 2. Operator pracujący przy stole elektrycznym z pełną ochroną ESD, który nie wymaga dodatkowej maty

Stół antystatyczny jako technologiczny węzeł uziemiający

Aby uniknąć takich scenariuszy, nowoczesna koncepcja projektowania ESD zakłada przejście od pojedynczych zabezpieczeń do holistycznej architektury infrastruktury EPA. Jak w praktyce inżynieryjnej realizuje się te założenia? Doskonałym przykładem jest podejście polskiego producenta stanowisk przemysłowych marki Jabama, który od 19 lat projektuje rozwiązania dla najbardziej wymagających gałęzi przemysłu (w tym sektora zbrojeniowego i spacetech). Firma projektuje bezkompromisowe systemy, które pełnią rolę "amortyzatorów" dla delikatnej elektroniki.

Infrastruktura stanowiskowa ESD musi bezwzględnie spełniać trzy wymogi:

1. Objętościowe rozpraszanie ładunku: Stosowanie mat nie eliminuje skoków pojemności dynamicznej i CBE. Blaty ESD o grubości 25 mm, z przewodzącym rdzeniem grafitowym gwarantują odpowiedni poziom objętości i bezpieczne rozładowanie elementu, eliminując dodatkowo ryzyko wystąpienia zdarzeń CBE w wyniku błędów operatorów.
2. Likwidacja izolowanych wysp: Często stosowane w przemyśle konstrukcje na profilach z aluminium anodyzowanego niosą pewne ryzyko. Warstwa tlenku aluminium jest izolatorem i może się utleniać, prowadząc do przerwania ciągłości elektrycznej. Stanowiska bazujące na konstrukcji ze stali lakierowanej proszkowo przewodzącą farbą są bezpieczniejsze i zachowują ciągłość elektryczną.
3. Zintegrowany CPG: Normy (m.in. IEC 61340-5-1, czy ANSI/ESD S6.1) wymagają posiadania wspólnego punktu uziemienia (CPG). Częsty błąd to opieranie uziemienia wyłącznie na przewodzących stopkach dotykających podłogi. Wystarczy warstwa pyłu, by rezystancja wzrosła do niebezpiecznych wartości. Bezpieczne stanowiska posiadają dedykowany zespół uziemiający podłączany do instalacji uziemiającej oraz nóżki metalowe dla podwójnej redundancji.

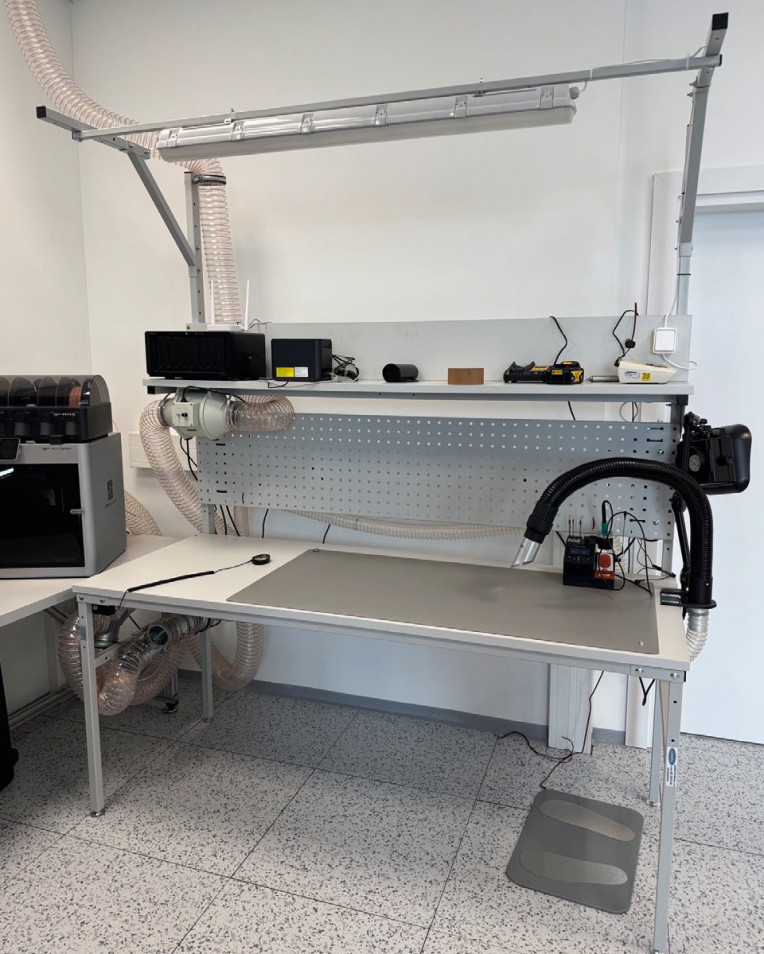

Fot. 3. Stanowisko do lutowania, w którym mata ESD odporna na wysokie temperatury pełni dodatkowe funkcje ochrony powierzchni roboczej

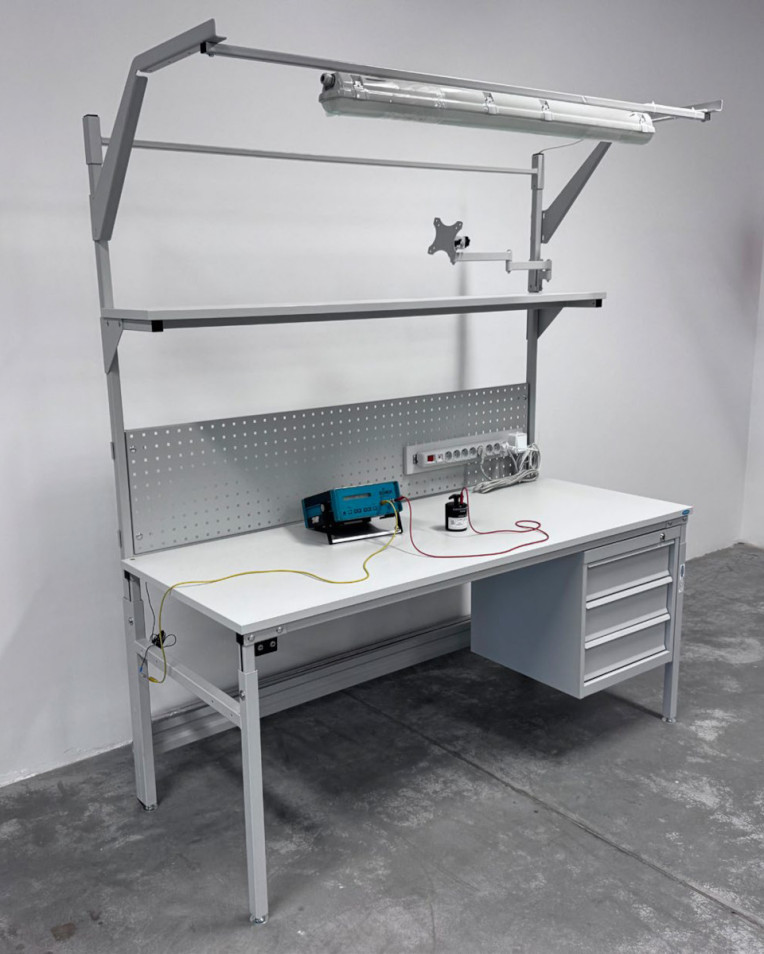

Fot. 4. Pomiary rezystancji elektrycznej stanowiska ESD Jabama

Mierzalność zamiast obietnic

Bezpieczeństwo stanowiska pracy musi być poparte twardą metrologią i weryfikowane badaniami. Najlepiej przeprowadzonymi przez niezależną instytucję. Parametry antystatyczne stołów Jabama zostały oficjalnie potwierdzone niezależnymi badaniami w Łukasiewicz – IPO. Pomiary rezystancji do punktu uziemienia (Rgp) oraz rezystancji powierzchniowej (Rpp) jednoznacznie dowodzą zgodności z normą PN-EN 61340-5-1.

W nowych realiach profesjonalny sprzęt przemysłowy nie jest już tylko "meblem". To bezpośrednie narzędzie ochrony zysku i redukcji kosztów odrzutów produkcyjnych i zwrotów.

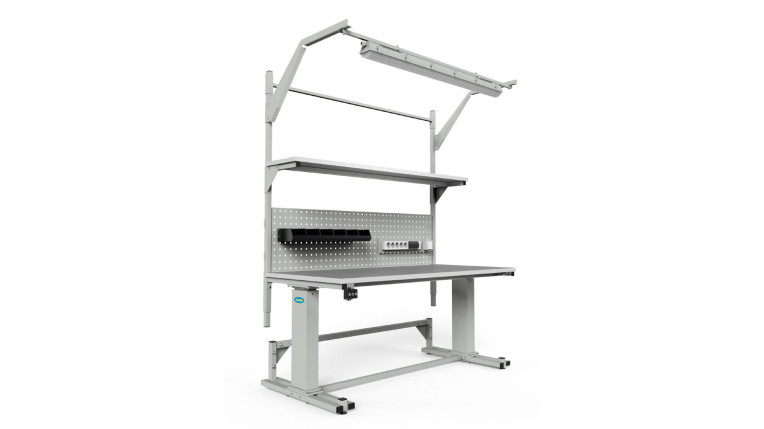

Fot. 5. Stół SMRE ESD Jabama z elektryczną regulacją wysokości
