Architektura Intel Twin Lake w systemach przemysłowych i digital signage
Projektowanie systemów wbudowanych dla automatyki przemysłowej i rozbudowanych sieci informacyjnych wymaga pogodzenia wysokiej wydajności obliczeniowej z rygorystycznymi ograniczeniami termicznymi i środowiskowymi. Architektura Intel Twin Lake stanowi odpowiedź na te wymagania, umożliwiając budowę komputerów jednopłytkowych (SBC) zdolnych do lokalnego przetwarzania danych przy pełnym chłodzeniu pasywnym.
Wymagania środowisk przemysłowych i digital signage
Hale produkcyjne oraz instalacje interaktywnych nośników informacji stawiają sprzętowi szczególnie wysokie wymagania. Aplikacje z obszaru automatyki fabrycznej opierają się na ciągłym zbieraniu danych z czujników, sterowaniu maszynami w czasie rzeczywistym i lokalnej analizie obrazu. Standardowe procesory desktopowe generują przy takich zadaniach zbyt dużo ciepła, wymuszając stosowanie wentylatorów – elementów mechanicznych podatnych na awarie spowodowane pyłem i wibracjami. Projektanci od dawna poszukiwali układów umożliwiających całkowite przejście na chłodzenie pasywne bez wyraźnych strat wydajności.
Specyfikacja techniczna procesorów Twin Lake
Procesory z rodziny Twin Lake cechuje bardzo korzystny stosunek liczby instrukcji wykonywanych w jednym cyklu zegara do pobieranej energii. Przy wartości TDP w przedziale od 6 W do 15 W układy zachowują stabilność termiczną nawet po wielu miesiącach nieprzerwanej pracy.
Modele takie, jak Intel N150, N250 czy N355 działają w konfiguracjach czterordzeniowych i ośmiordzeniowych, co wystarcza do obsługi wielowątkowych aplikacji HMI oraz lokalnych baz danych. Istotnym elementem jest wsparcie dla pamięci DDR5 i LPDDR5 z opcją IBECC – mechanizmu sprzętowej korekcji błędów pamięci, który nie generuje kosztowego narzutu charakterystycznego dla klasycznych pamięci serwerowych. Szybki dostęp do danych zapewniają linie PCI Express dedykowane dyskom M.2 NVMe.
W zakresie grafiki zintegrowany układ Intel Xe z maksymalnie 32 jednostkami wykonawczymi obsługuje sprzętowe kodowanie i dekodowanie wideo w nowoczesnych formatach, w tym AV1. Płyty główne oparte na Twin Lake mogą jednocześnie sterować kilkoma niezależnymi wyświetlaczy w rozdzielczości 4K, co pozwala z jednej jednostki obliczeniowej zasilić rozbudowaną ścianę wideo lub złożony panel sterowania na linii produkcyjnej.
Ochrona infrastruktury OT realizowana jest przez sprzętowe wsparcie dla modułów TPM 2.0 oraz instrukcji szyfrujących AES-NI. Układy współpracują z kontrolerami sieciowymi 2,5 GbE LAN, umożliwiając bezpieczną integrację urządzeń w rozproszonych środowiskach IoT i sprawną wymianę pakietów w sieciach czasu rzeczywistego.
Jetway F35-TWL3 i SECO SBC-pITX-TWL – dwa podejścia do wdrożeń
Poniżej zestawiono kluczowe parametry obu platform, umożliwiając szybkie porównanie pod kątem wymagań konkretnego wdrożenia.
Jetway F35-TWL3:
- Format płyty: 3,5 cala (148 × 102 mm)
- Procesor: Intel N150
- Pamięć: SO-DIMM DDR5
- Ethernet: Podwójny Gigabit Ethernet
- Porty szeregowe: 4 × COM
- Zakres temperatur pracy: -20°C do 60°C
- Łączność bezprzewodowa: M.2 (Wi-Fi, modem komórkowy)
- Odporność na wstrząsy/wibracje: Standardowa
- Typowe zastosowania: Szafy sterownicze, panele HMI
SECO SBC-pITX-TWL:
- Format płyty: Pico-ITX (100 × 72 mm)
- Procesor: Intel Twin Lake (m.in. N355)
- Pamięć: Wlutowana LPDDR5
- Odporność na wstrząsy/wibracje: Wysoka (pamięć wlutowana)
- Zarządzanie flotą: Opcjonalna integracja Clea
- Typowe zastosowania: AGV, kioski interaktywne

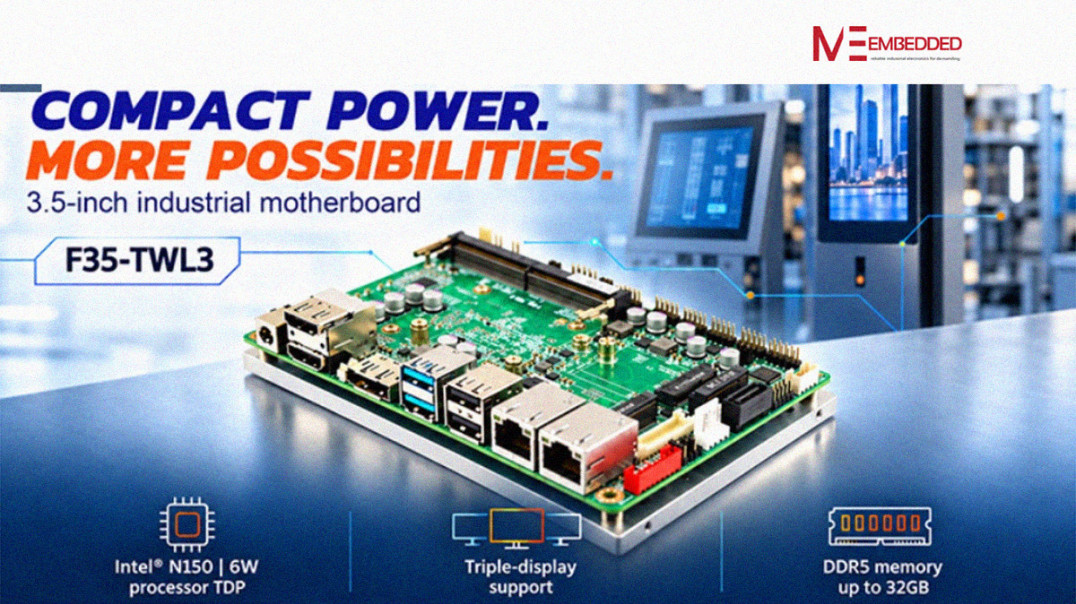

Jetway F35-TWL3 to płyta w standardowym dla przemysłu formacie 3,5 cala wyposażona w procesor Intel N150. Projekt stawia na elastyczność interfejsów: gniazdo SO-DIMM DDR5, podwójny port Gigabit Ethernet oraz cztery złącza szeregowe COM, powszechnie stosowane w komunikacji ze sterownikami PLC i starszym parkiem maszynowym. Obsługa temperatur w zakresie od -20°C do 60°C oraz złącza M.2 pod moduły Wi-Fi i modemów komórkowych czynią z niej solidną bazę dla komputerów panelowych montowanych w szafach sterowniczych.
W projektach wymagających ścisłej integracji mechanicznej właściwym rozwiązaniem jest SECO SBC-pITX-TWL w standardzie Pico-ITX o wymiarach zaledwie 100 × 72 mm. Pomimo kompaktowych rozmiarów platforma obsługuje szerszą paletę procesorów Twin Lake, w tym wydajniejszy model N355. Zastosowanie wlutowanej pamięci LPDDR5 zapewnia odporność na wstrząsy i wibracje – istotną cechę w przypadku autonomicznych wózków magazynowych AGV czy małych kiosków interaktywnych. Opcjonalna integracja ze środowiskiem Clea umożliwia zdalne zarządzanie flotą urządzeń, monitorowanie ich stanu i bezpieczne dostarczanie aktualizacji oprogramowania.
Uzasadnienie ekonomiczne wyboru platformy
Z perspektywy zarządzania zakładem produkcyjnym energooszczędne komputery SBC oparte na architekturze Twin Lake przekładają się na wymierne obniżenie kosztów operacyjnych (OPEX). Eliminacja układów chłodzenia aktywnego oznacza brak filtrów i wentylatorów wymagających wymiany, co bezpośrednio minimalizuje przestoje technologiczne. Przy setkach urządzeń pracujących równolegle niski pobór energii istotnie redukuje rachunki za prąd. Długi cykl życia komponentów przemysłowych chroni jednocześnie przed koniecznością kosztownej modernizacji infrastruktury przy zmianach po stronie oprogramowania użytkowego.
Architektura Intel Twin Lake dostarcza inżynierom elastyczne narzędzie do budowy pasywnie chłodzonych, energooszczędnych komputerów SBC przeznaczonych zarówno dla automatyki fabrycznej, jak i sieci digital signage. Konkretny format płyty – kompaktowy Pico-ITX w przypadku SECO SBC-pITX-TWL lub przemysłowy 3,5 cala w przypadku Jetway F35-TWL3 – oraz zestaw dostępnych interfejsów decydują o doborze rozwiązania do danego wdrożenia. Przeniesienie ciężaru obliczeń na brzeg sieci z wykorzystaniem tych urządzeń odciąża infrastrukturę serwerową i przyspiesza działanie aplikacji lokalnych, stanowiąc uzasadniony technicznie i ekonomicznie kierunek rozwoju systemów wbudowanych.
Źródło: ME Embedded Sp. z o.o.
Więcej na www.me-embedded.eu
