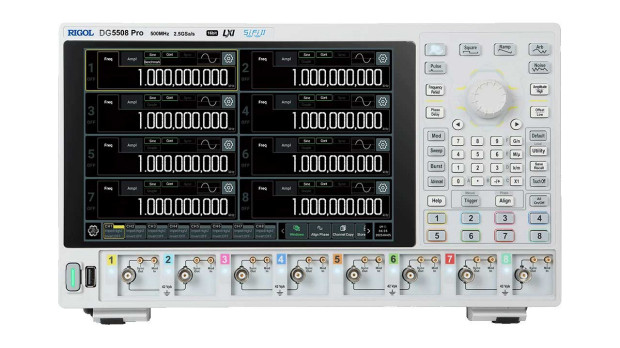

Generatory funkcyjne z serii DG5000 Pro stanowią wielokanałowe źródła sygnałów dla aplikacji, względem których wymagana jest wysoka precyzji odwzorowania przebiegów. Generatory serii charakteryzują się pasmem przenoszenia do 500 MHz, dzięki czemu dynamika amplitudowa i czasowa sygnałów zostaje zachowana. Jest to zapewnione przy parametrach takich jak: częstotliwość próbkowania do 2,5 GSa/s i rozdzielczość pionowa 16 bitów. Modułowa architektura generatorów daje możliwość konfiguracji do ośmiu kanałów pomiarowych. Kanały dostępne są w zwartej obudowie, a rozmieszczenie torów sygnałowych eliminuje wpływ pętli masy oraz przesłuchów międzykanałowych na obwody generacji sygnałów.
W generatorach DG5000 Pro uwzględniono technologię próbkowania SiFi II zapewniającą jitter czasowy poniżej 200 ps, co ma znaczenie w aplikacjach wymagających wysokiej stabilności czasowej. Synchronizacja pomiędzy kanałami charakteryzuje się niedopasowaniem czasowym nieprzekraczającym 500 ps, a dodatkowo możliwa jest również precyzyjna regulacja opóźnień wyjściowych w zakresie ±200 ns. W celu minimalizacji wpływu zakłóceń, wyjścia sygnałowe generatorów są izolowane galwanicznie.
Zakres funkcjonalny przyrządów obejmuje m.in. generację przebiegów wieloimpulsowych, sekwencjonowanie sygnałów arbitralnych, tworzenie pseudolosowych sekwencji bitowych oraz obsługę niestandardowych schematów kodowania. Generatory DG5000 Pro można wykorzystywać m.in. w systemach automatyki, a także w układach analizy i weryfikacji torów sygnałowych, pracujących przy wysokich częstotliwościach. Seria generatorów stanowi rozwinięcie wcześniejszych rozwiązań tej klasy, zachowując parametry kluczowe dla środowisk testowych, wymagających wysokiej dokładności oraz stabilności czasowej.
