W4512 jest elementem półprzewodnikowym, przeznaczonym dla układów zasilania oraz przekształtników energoelektronicznych. Średni prąd przewodzenia IF(AV) wynosi 45 A, a maksymalne napięcie wsteczne VRRM nie przekracza 1,2 kV. Napięcie przewodzenia VF ma wartość 1,1 V. Dodatkowo czas odwrotnego odzyskiwania trr jest nie większy od 1,5 μs. Przytoczone parametry warunkują możliwość używania diody W4512 w aplikacjach o podwyższonych wartościach mocy i napięć.

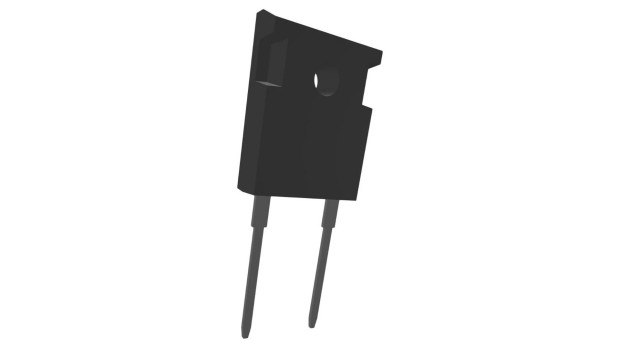

Element oferowany jest w obudowie TO-247-2L przystosowanej do montażu przewlekanego (THT) na płytkach PCB. Celem odprowadzania ciepła, uwzględniona jest płaska powierzchnia montażowa, do której przytwierdzić można radiator. Oba wyprowadzenia diody charakteryzuje niska wartość rezystancji. Zapewniona jest również podwyższona wartość prądu udarowego przewodzenia IFSM. Zakres temperatury pracy odpowiada wymaganiom do spełnienia w nowoczesnym przemyśle. Obudowa diody W4512 ułatwia integrację w urządzeniach klasy I i II. Podzespół jest izolowany elektrycznie między wyprowadzeniami, a powierzchnią montażową.
Dioda przeznaczona jest do prostowania sieciowego napięcia przemiennego o częstotliwości 50 Hz lub 60 Hz. Jeżeli napięcie po wyprostowaniu i filtracji zbliża się do wartości granicznej napięcia VRRM, należy przewidzieć odpowiedni margines projektowy oraz zastosować stosowne zabezpieczenia przeciwprzepięciowe.
