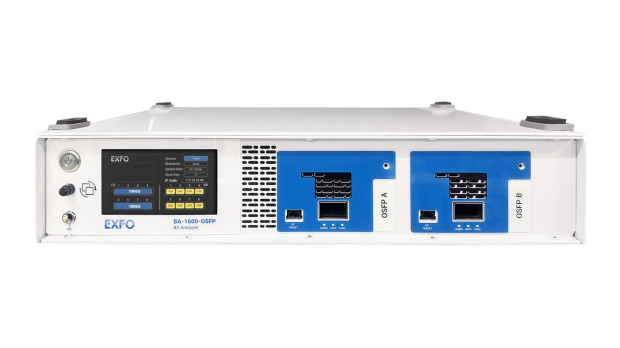

Analizator BA-1600-OSFP służy do kompleksowej weryfikacji parametrów transmisji w systemach łączności o wysokiej szybkości wymiany danych, korzystających z interfejsów OSFP (Octal Small Form Factor Pluggable). Urządzenie zostało wyposażone w dwa porty o przepustowości 1,6 Tb/s każdy, dzięki którym można prowadzić dogłębne testy pojedynczych urządzeń oraz całych torów transmisji, na wszystkich etapach ich cyklu życia - od fazy projektowej, przez wdrożenie, aż po utrzymanie i konserwację.
W ramach analizatora wyznaczane są m.in.: współczynnik błędów bitowych (BER) oraz blokowa stopa błędów (BLER). Co więcej, narzędzie umożliwia prowadzenie szczegółowej analizy błędów symbolowych, co pozwala na zrozumienie charakteru zakłóceń w systemie. Zapewniona jest także obsługa modulacji PAM4, dzięki czemu staje się możliwi wiarygodna ocena transmisji w nowoczesnych systemach wielopoziomowych. Uzupełnieniem przytoczonych funkcjonalności jest zaawansowana analiza statystyczna, obejmująca histogramy kanałowe, które dostarczają pełnego i precyzyjnego obrazu charakterystyki transmisji.
Dostęp do urządzenia realizowany jest za pośrednictwem magistrali I²C przeznaczonej zarówno do diagnostyki, jak i do śledzenia parametrów pracy modułów. Dodatkowo funkcja zapisu konfiguracji zapewnia powtarzalność warunków pomiarowych, natomiast otwarty interfejs programistyczny umożliwia pełną automatyzację procesów testowych. Obsługa analizatora odbywa się poprzez dedykowaną aplikację dla systemu Windows, która oferuje: wizualizację wyników w czasie rzeczywistym oraz ich szczegółową analizę w podziale na poszczególne kanały transmisyjne.
Analizator BA-1600-OSFP znajduje zastosowanie w aplikacjach związanych z testami modułów optycznych i połączeń o przepustowości do 1,6 Tb/s. Urządzenie sprawdza się również w weryfikacji infrastruktury centrów danych, zwłaszcza w środowiskach o „dużej gęstości transmisji”. W takich warunkach, na niedużej przestrzeni, przesyłane są ogromne ilości danych z wykorzystaniem wielu interfejsów naraz, co wymaga precyzyjnych oraz niezawodnych narzędzi wspierających testy zgodności oraz interoperacyjności interfejsów optycznych.
Więcej na: www.exfo.com
