System korekcji błędów okablowania do oscyloskopów Tektronix DPO/MSO70000

Do łączenia badanych urządzeń z oscyloskopem wykorzystuje się kable, podstawki testowe, adaptery czy też przełączniki sygnałów, które szczególnie w zakresie w.cz. są przyczyną zniekształceń i błędów pomiaru wynikających z interferencji międzysymbolowych (ISI), parametrów pasożytniczych, opóźnień, niedopasowania impedancji, strat i rozrzutu parametrów. Dotychczas korekcja tego typu czynników wymagała sporej wiedzy i wykorzystania specjalistycznych urządzeń.

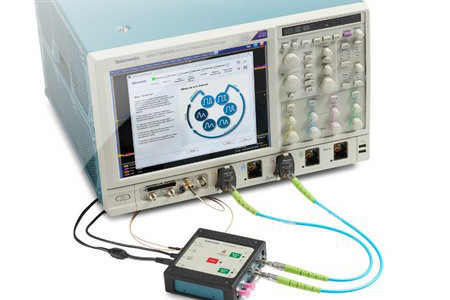

Dzięki nowemu systemowi korekcji błędów okablowania firmy Tektronix, obejmującemu źródło kalibracyjne TCS70902 i oprogramowanie SignalCorrect, użytkownicy oscyloskopów rodziny DPO/MSO70000 mogą sobie poradzić z tym problemem znacznie łatwiej.

Oprogramowanie SignalCorrect

Oprogramowanie SignalCorrect prowadzi użytkownika krok po kroku przez całą procedurę, począwszy od konfiguracji stanowiska pomiarowego, po pomiar strat wtrąconych i tworzenie filtrów korekcyjnych. Czytelne menu ekranowe ze szczegółowymi informacjami i elementami graficznymi czynią go intuicyjnym i bardzo łatwym w obsłudze nawet dla początkujących inżynierów. Na podstawie zmierzonych parametrów systemu okablowania tworzony jest zestaw filtrów korekcyjnych oraz prezentowane są rzeczywiste przebiegi rejestrowane przez oscyloskop z przebiegami skorygowanymi po zastosowaniu filtru.

Autonomiczne źródło kalibracyjne TCS70902 charakteryzuje się małymi wymiarami, pozwalającymi usytuować je blisko testowanego urządzenia, co zwiększa dokładność pomiarów. Zawiera dwa komplety wyjść sygnałowych: impulsowe o czasie narastania/opadania <10 ps, pozwalające na pracę w paśmie powyżej 50 GHz oraz analogowe 5 GHz, pozwalające korygować przesunięcia fazowe z dokładnością <1 ps. Dodatkowo, zawiera port komunikacyjny USB 2.0 do współpracy z komputerem. Może być stosowane jako wzorzec sygnałowy również dla innych aplikacji.
