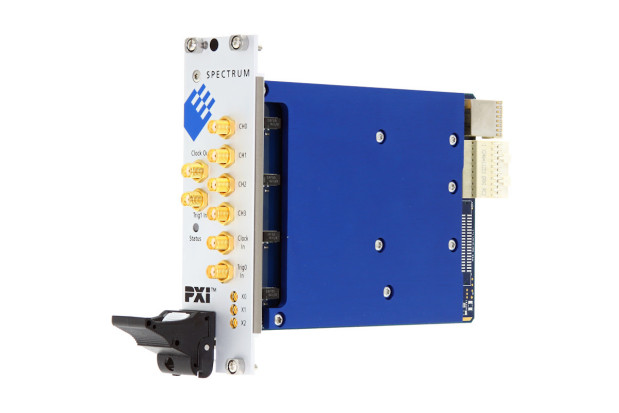

Seria 16-bitowych generatorów AWG 400 MHz na szynę PXIe

Firma Spectrum dodała do oferty serię precyzyjnych generatorów przebiegów arbitralnych (AWG) o 16-bitowej rozdzielczości i paśmie do 400 MHz, przystosowanych do montażu w slotach PXIe. Mogą one być stosowane w zautomatyzowanych systemach testowych wymagających generowania precyzyjnych sygnałów pobudzających.

Występują w wersjach jedno-, dwu- i czterokanałowych o szybkości próbkowania wynoszącej 625 MSps lub 1,25 GSps oraz o paśmie od 0 do 400 MHz. Wszystkie charakteryzują się 16-bitową rozdzielczością. Zawierają interfejs PXIe x4 Gen 2 zapewniający szybkość transmisji danych do 1,4 GBps.

Aby umożliwić generowanie długich i złożonych przebiegów, generatory M4x oferują kilka trybów pracy, takich jak Single-Shot, Loop, FIFO, Gating i Sequence Replay. W trybie FIFO przesyłają ciągły strumień danych bezpośrednio z pamięci komputera PC do pamięci AWG przez interfejs PXIe.

Sygnał wyjściowy może być generowany nawet podczas transmisji nowych danych do pamięci karty. Różne tryby pracy wraz z szybkim transferem danych i dużą pojemnością wewnętrznej pamięci czynią generatory serii M4x jednymi z najbardziej uniwersalnych tego typu przyrządów na rynku.

Mogą one być łatwo integrowane w dowolnym systemie testowym dzięki dostarczanym przez producenta narzędziom programowym. Użytkownicy mogą tworzyć własne aplikacje we wszystkich popularnych językach programowania, w tym C++, Visual Basic, VB.NET, C#, VisualJ#, Delphi, Java i Python. Dostępne są sterowniki dla środowisk LabVIEW, LabWindows i MATLAB.

Ważniejsze dane techniczne:

• zakresy napięć wyjściowych (duża impedancja): od ±200 mV do ±4 V (±5 V dla modeli 625 MSps),
• zakresy napięć wyjściowych (impedancja 50 Ω): od ±100 mV do ±2 V (±2,5 V dla modeli 625 MSps),
• SNR: do 72 dB,
• SFDR: do 98 dB,
• NSD (noise spectral density): -150 dBm/Hz,
• pojemność wewnętrznej pamięci: 2 GSa,
• format: PXIe 3U.
