Aktywne mikrofalowe podwajacze częstotliwości na pasmo 8...46 GHz

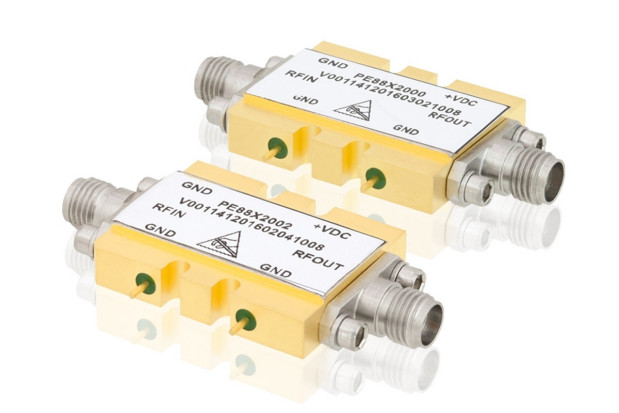

Firma Pasternack powiększa ofertę komponentów mikrofalowych o nową serię aktywnych podwajaczy częstotliwości PE88X zrealizowanych w technologii GaAs PHEMT. Są to elementy o dopuszczalnej mocy wyjściowej +17 dBm, pracujące z napięciem zasilania +5 V. Podwajają częstotliwość sygnałów wejściowych 4...23 GHz do zakresu 8...64 GHz, pozwalając na uzyskanie optymalnych parametrów pracy systemu.

Znajdują zastosowanie w torach LO m.in. radarów, odbiorników i źródeł częstotliwości stosowanych w instalacjach wojskowych, infrastrukturze telekomunikacyjnej, liniach radiowych punkt-punkt oraz w aparaturze pomiarowej.

Zastosowane w nich wzmacniacze zapewniają skuteczne tłumienie częstotliwości harmonicznych, co w zestawieniu z dużą mocą sygnału wyjściowego pozwala wyeliminować zewnętrzne wzmacniacze buforujące w torze LO wraz z ich elementami współpracującymi.

Porty wejściowe i wyjściowe są dopasowane do impedancji 50 Ω i zawierają blokadę składowej DC. Obudowy charakteryzują się hermetyczną konstrukcją i umożliwiają łatwą wymianę złączy 2,92 mm. W zakresie odporności na narażenia środowiskowe, podwajacze PE88X spełniają wymogi standardów MIL-STD.
