32-pikselowy czujnik odległości Time-of-Flight o zasięgu 5 m

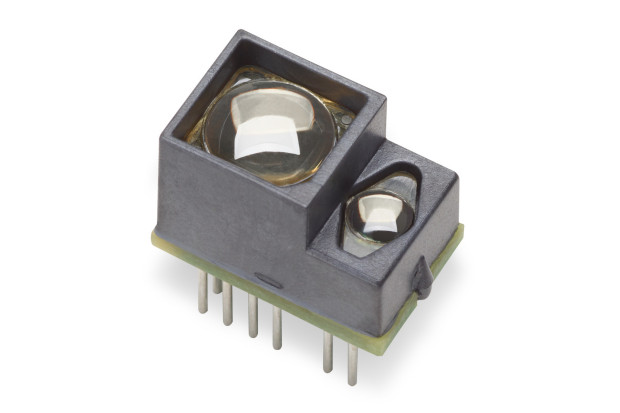

AFBR-S50MV85I to 32-pikselowy czujnik Time-of-Flight, mogący być wykorzystany do pomiaru odległości oraz wykrywania ruchu. Szeroki zakres dopuszczalnej temperatury pracy pozwala na jego zastosowania w przemysłowych aplikacjach średniego i długiego zasięgu (do 5 m). Funkcja tłumienia światła otaczającego pozwala na pracę czujnika również na zewnątrz pomieszczeń.

AFBR-S50MV85I umożliwia wykrywanie obiektów o dowolnej barwie, w tym również białych, czarnych, metalicznych i połyskliwych. Zawiera własne źródło sygnału zegarowego. Pracuje z napięciem zasilania 5 V, pobierając typowo 33 mA prądu. Dane są transmitowane za pośrednictwem interfejsu SPI pracującego ze standardowymi sygnałami CMOS 3,3 V. Do monitorowania pracy układu służą wbudowane czujniki temperatury i napięcia oraz piksel referencyjny.

Czujnik może pracować z maksymalną częstotliwością 3 kHz w zależności od typu współpracującego mikrokontrolera, trybu strumieniowania danych i liczby aktywnych pikseli. W zakresie częstotliwości do 100 Hz możliwe jest korzystanie z trybu dual-frequency (2f), pozwalającego wydłużyć zasięg nawet do 100 m.

AFBR-S50MV85I jest zamykany w obudowie o wymiarach 12,4 x 7,6 x 7,9 mm. Może znaleźć zastosowanie w systemach alarmowych, robotyce, interfejsach HMI, systemach sztucznej rzeczywistości itp.

Pozostałe parametry:

• wewnętrzne źródło laserowe: 850 nm (Laser Class 1),
• pole widzenia (FoV): 12,4° x 6,2° z równoczesną pracą 32 pikseli,
• częstotliwość pomiaru: do 3 kHz.
• zasięg pomiaru: do 5 m (do 100 m w trybie dual-frequency),
• maks. jasność światła otaczającego: 200 tys. lx,
• zakres temperatury pracy: -20...+70°C.
