Proste w implementacji sterowniki białych diod LED o pracy liniowej

Kategoria produktu:
Elementy optoelektroniczne

MIC4801 i MIC4802 to jednowyjściowe sterowniki białych diod LED o pracy liniowej, zamykane w obudowach SOIC-8. Zapewniają wydajność prądową odpowiednio 600 i 800mA. Charakteryzują się bardzo prostą implementacją.

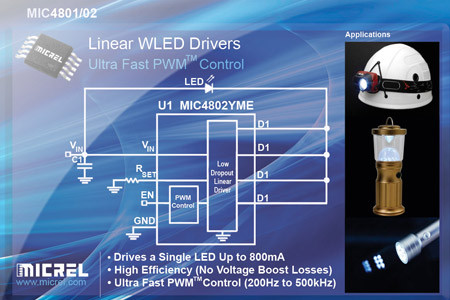

Zawierają dwa wejścia sterujące: RSET do ustalenia maksymalnego prądu sterującego diodą LED za pomocą zewnętrznego rezystora oraz EN do regulacji jasności diody sygnałem PWM. Małe napięcie dropout umożliwia sterowanie diody LED bezpośrednio z niskonapięciowych źródeł wejściowych, bez konieczności podbijania napięcia przed dodatkowe przetwornice.

MIC4801 i MIC4802 są produkowane w obudowach SOIC-8. Ceny hurtowe wynoszą odpowiednio 0,58 USD i 0,62 USD przy zamówieniach 1000 sztuk.

Ważniejsze parametry:

  • zakres napięć wejściowych: 3,0...5,5V,
  • częstotliwość sygnału PWM: od 200Hz do 500 kHz,
  • napięcie dropout: 130mV @ 400mA w przypadku MIC4801 (280mV @ 800mA dla MIC4802),
  • dokładność stabilizacji prądu wyjściowego: ±1%,
  • zakres temperatur pracy: od –40°C do +125°C.

Więcej na: www.micrel.com
