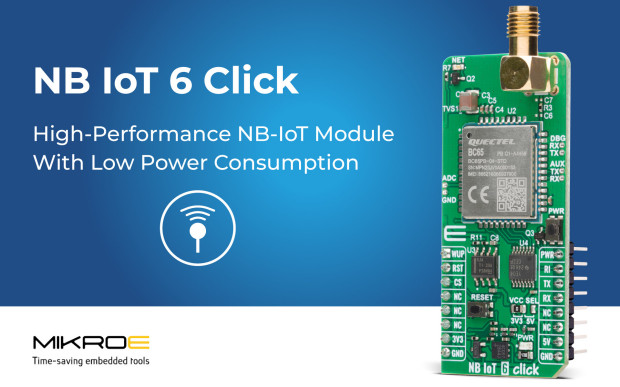

NB IoT 6 Click to moduł rozszerzający, przeznaczony do integracji w systemach embedded, wymagających komunikacji w technologii NB-IoT. Został oparty na module Quectel BC65, obsługującym transmisję w standardach LTE NB-IoT, zgodnych ze specyfikacjami 3GPP Release 13 i Release 14. Może pracować w szerokim zakresie częstotliwości od 700 MHz do 2,2 GHz, obsługując pasma LTE B1, B3, B5, B8, B20 oraz B28. Duża moc nadawania (23 dBm ±2 dB) i czułość odbiornika (-114 dBm), zapewniają długi zasięg transmisji przy bardzo dobrej stabilności połączenia i małym poborze mocy.
Moduł BC65 obsługuje protokoły UDP, TCP i MQTT, co pozwala na zastosowania w różnych typach aplikacji M2M i IoT, takich jak liczniki energii, systemy smart city i śledzenia zasobów, czujniki parametrów środowiskowych i rolnictwo. Komunikacja z mikrokontrolerem host odbywa się przez interfejs UART z wykorzystaniem komend AT.
Na płytce umieszczono 10-bitowy przetwornik A/C o zakresie napięcia wejściowego 0...1,8 V, umożliwiający bezpośredni pomiar sygnałów analogowych z czujników zewnętrznych. Gniazdo micro SIM, obsługujące karty o napięciach 1,8 V i 3,0 V, pozwala na wybór operatora sieci NB-IoT. Do podłączenia anteny przewidziano złącze SMA, a dioda LED NET informuje o stanie połączenia z siecią; szybkie miganie sygnalizuje transmisję danych, wolne miganie rejestrację w sieci, natomiast brak świecenia oznacza przejście w tryb uśpienia.
NB IoT 6 Click jest zgodny ze standardem mikroBUS, dzięki czemu może współpracować z dowolnymi płytkami bazowymi, wyposażonymi w to złącze, niezależnie od producenta mikrokontrolera. Dostarczane biblioteki mikroSDK upraszczają proces integracji i umożliwiają szybkie tworzenie prototypów. Obsługa funkcji ClickID pozwala systemowi nadrzędnemu automatycznie rozpoznać podłączoną płytkę, co ułatwia konfigurację i zarządzanie peryferiami w systemach rozwojowych.
Więcej na: www.mikroe.com
