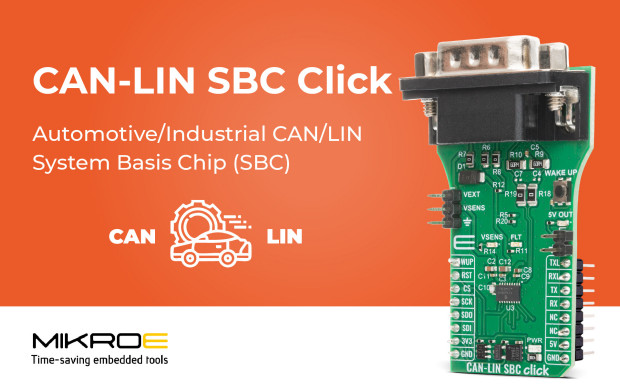

CAN-LIN SBC Click to płytka interfejsowa do systemów embedded, umożliwiająca obsługę magistral CAN oraz LIN. Została opracowana z myślą o zastosowaniach motoryzacyjnych i przemysłowych, w których wymagana jest szybka komunikacja w trudnych warunkach środowiskowych oraz funkcje zarządzania zasilaniem i diagnostyki. Płytka jest zgodna z gniazdem mikroBUS i może współpracować z dowolnym systemem nadrzędnym, obsługującym ten standard.
Kluczowym elementem płytki jest układ ATA6586 firmy Microchip, zawierający transceiver CAN, transceiver LIN oraz sekcje zasilania i logiki sterującej. Transceiver CAN jest zgodny z wymogami normy ISO 11898-2:2016 i obsługuje transmisję o szybkości do 5 Mbps, w tym tryb CAN FD. W przypadku braku zasilania, układ przełącza się w tryb pasywny. Zapewnia dużą odporność na wyładowania ESD i interferencje elektromagnetyczne, co ma znaczenie w środowiskach przemysłowych.
Transceiver CAN obsługuje funkcję Partial Networking (selektywnego wybudzania konkretnych sterowników w sieci) oraz tryby obniżonego poboru mocy. Wybudzanie systemu może następować zarówno lokalnie, jak i zdalnie - poprzez magistralę, wyprowadzenie WUP lub przycisk WAKE-UP na płytce. W przypadku przekroczenia dopuszczalnej temperatury roboczej lub spadku napięcia zasilania, transceiver automatycznie odłącza się od magistrali, ograniczając ryzyko uszkodzeń. Funkcje diagnostyczne obejmują wykrywanie zwarć linii magistrali, wykrywanie podłączenia do akumulatora oraz monitorowanie stanu linii RXD.
Uzupełnieniem transceivera CAN jest transceiver LIN, zgodny ze specyfikacją LIN 2.2A, ISO 17987-4 i SAE J2602-2, pracujący z szybkością transmisji do 20 kbaud. Oferuje on funkcję kontroli narastania zboczy sygnału w celu ograniczenia poziomu emisji elektromagnetycznej. Umożliwia wybudzanie systemu z poziomu magistrali oraz zawiera zabezpieczenie przed wyładowaniami ESD i licznik czasu TXD, zapobiegający zablokowaniu linii.
Komunikacja ATA6586 z mikrokontrolerem host odbywa się za pośrednictwem interfejsu SPI o przepustowości do 4 Mbps. Interfejs ten służy do konfiguracji układu, sterowania trybami pracy oraz odczytu statusu i informacji diagnostycznych. Konfiguracja obejmuje m.in. zarządzanie poborem mocy i określanie parametrów wyjść regulatorów napięcia. Na płytce wyprowadzono również sygnał RST do przeprowadzania sprzętowego resetu po wystąpieniu błędu lub zmianie konfiguracji.
