Małogabarytowe obudowy przemysłowe serii 21.21 są przeznaczone do zastosowań, w których istotne znaczenie ma ograniczona przestrzeń montażowa i szybki montaż. W ostatnim czasie firma Ilme zaprojektowała zmodyfikowane dźwignie do ich mechanizmów ryglujących. Modyfikacje obejmują zarówno dźwignie metalowe, jak i wykonane z tworzywa sztucznego, zachowujące zgodność z dotychczasową funkcjonalnością.
Nowa geometria dźwigni charakteryzuje się wygładzonym kształtem, co ma na celu ograniczenie koncentracji naprężeń w newralgicznych miejscach i poprawę powtarzalności pracy mechanizmu. Jednocześnie, zachowano możliwość szybkiego zamykania i otwierania obudowy, co ma znaczenie podczas montażu i serwisowania.

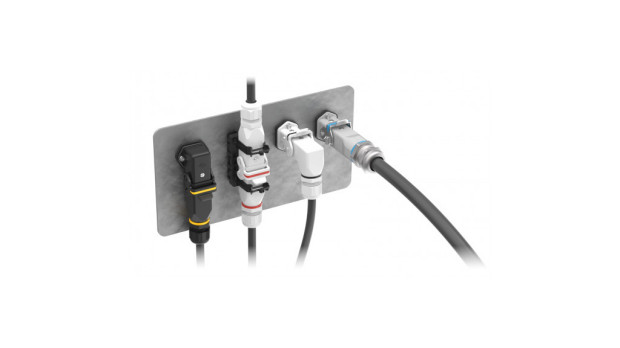

W przypadku obudów wykonywanych ze stopów cynku, dźwignie ze stali ocynkowanej są dostępne do wersji CKA i MKA, natomiast w obudowach ze stali nierdzewnej typu CKAXX i MKAXX, stosowane są dźwignie stalowe. W obu przypadkach zwiększono grubość materiału do 1,2 mm, co wpływa na większą odporność na odkształcenia mechaniczne. Zmieniono również sposób współpracy dźwigni z osłoną, stosując krawędzie zaginane, co poprawia dopasowanie elementów i stabilność zamknięcia. Konstrukcja ogranicza zużycie prowadnic, a ergonomiczny uchwyt ułatwia otwieranie, bez użycia nadmiernej siły.
Dla obudów izolacyjnych typu CK i MK dostępne są dźwignie wykonane z samogasnącego tworzywa termoplastycznego, dostępne w wersji jasnoszarej i czarnej. W porównaniu z wcześniejszymi odpowiednikami, zmieniono typ otworów w dźwigni, zastępując konstrukcję otwartą układem zamkniętym. Zwiększa to wytrzymałość mechaniczną elementu przy zachowaniu niewielkiej masy. Podobnie, jak w wersjach metalowych, kształt uchwytu zaprojektowano z myślą o łatwym otwieraniu obudowy.
Uzupełnieniem zmian konstrukcyjnych jest opcjonalny system kodowania, przeznaczony do identyfikacji obwodów oraz ułatwienia prac instalacyjnych i serwisowych. Opiera się on na elementach z tworzywa termoplastycznego w postaci klipsów montowanych beznarzędziowo na dźwigniach oraz pierścieni, przeznaczonych do dławnic kablowych. Pierścienie mogą być stosowane zarówno z dławnicami z tworzywa, jak i metalowymi w standardach Pg 11, M20 i M25. Klipsy i pierścienie są dostępne w 4 kolorach, co umożliwia jednoznaczne oznaczenie funkcji lub przynależności połączeń, bez ingerencji w konstrukcję obudowy.
