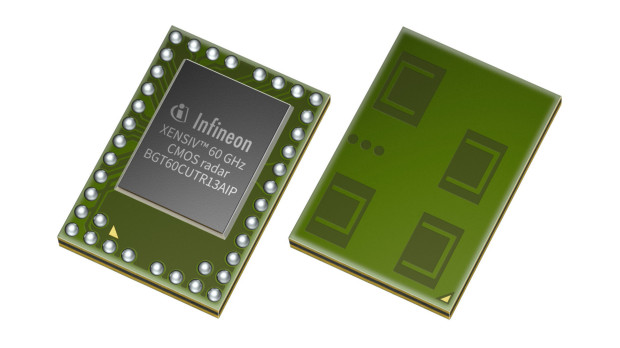

XENSIV BGT60CUTR13AIP to zintegrowany czujnik radarowy FMCW, przeznaczony do zastosowań w energooszczędnych aplikacjach IoT. Został zrealizowany w technologii CMOS i zawiera wbudowane anteny do pojedynczego toru nadawczego i 3 torów odbiorczych. Taka konfiguracja umożliwia realizację pomiarów kątowych (Angle of Arrival) oraz uzyskanie pola widzenia o szerokości do 150° w obu płaszczyznach. Zakres częstotliwości pracy układu mieści się w przedziale od 57 GHz do 64 GHz, a maksymalna szerokość pasma wynosi 7 GHz, co pozwala na uzyskanie dużej rozdzielczości przestrzennej i precyzyjne wykrywanie obiektów w odległości do 20 m. Minimalny dystans roboczy wynosi 0,025 m, co umożliwia wiarygodne pomiary również w bliskim polu.
Układ jest w stanie wygenerować moc wyjściową 11 dBm i umożliwia zmianę częstotliwości z maksymalną szybkością 700 MHz/μs. Wbudowane przetworniki A/C SAR pracują z szybkością próbkowania 20 MSps, co zapewnia dużą dokładność akwizycji danych radarowych. Zintegrowany akcelerator sprzętowy (HWA) do przetwarzania sygnału radarowego, umożliwia dostęp zarówno do surowych danych, jak i przetworzonych informacji. Dzięki temu, przetwarzanie wstępne może odbywać się bezpośrednio w układzie, co zmniejsza obciążenie głównego mikroprocesora i pozwala na budowę bardziej efektywnej architektury systemowej o mniejszych wymiarach.
Czujnik jest wyposażony w sprzętowy sekwenser, umożliwiający elastyczne definiowanie ramek pomiarowych oraz układ zarządzania zasilaniem z trybem głębokiego uśpienia, redukującym pobór mocy do zaledwie 0,1 mW. W trybie energooszczędnym, pobór mocy nie przekracza 1 mW, co pozwala na zastosowania również w aplikacjach bateryjnych. Wbudowany bootloader umożliwia autonomiczne działanie w trybie wykrywania obecności co oznacza, że układ może samoczynnie inicjować wybudzenie systemu nadrzędnego w momencie wykrycia obecności obiektu.
BGT60CUTR13AIP jest konfigurowany przez interfejs SPI. Pracuje z napięciem zasilania od 1,2 do 1,8 V. Uzyskał kwalifikację przemysłową JEDEC JESD47/20/22, a jego zakres dopuszczalnej temperatury pracy rozciąga się od -20 do +85°C. Zakres zastosowań czujnika obejmuje rozpoznawanie gestów, monitorowanie aktywności, śledzenie osób oraz pomiar parametrów życiowych. BGT60CUTR13AIP może znaleźć zastosowanie m.in. w aplikacjach smart home, systemach HVAC, monitorach, odbiornikach TV, inteligentnych głośnikach, wideodomofonach i czujnikach bezpieczeństwa.
