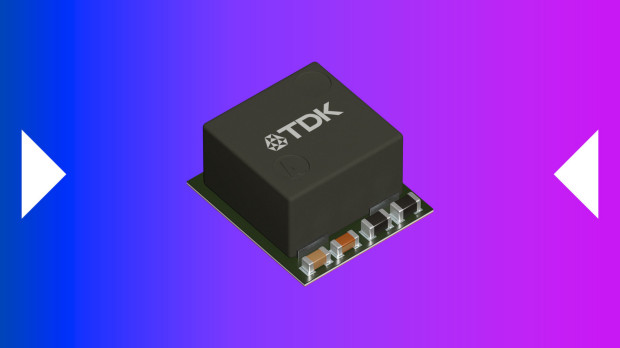

Seria CeraLink-X obejmuje wielowarstwowe kondensatory ceramiczne, przeznaczone do zastosowań w układach energoelektronicznych. Dostępne warianty podzespołów opisuje pojemność do 100 µF, przy napięciu roboczym do 500 V DC i dielektryku klasy X7R. Zastosowanie dielektryka warunkuje tolerancję pojemności ±10% w zakresie temperatury: od -55 do 125°C, który odpowiada typowym warunkom pracy układów energoelektronicznych.
Kondensatory z serii CeraLink-X charakteryzują się: rezystancją ESR poniżej 5 mΩ, oraz indukcyjnością ESL nie wyższą niż 0,5 nH. Wartości obu parametrów gwarantują niezakłóconą pracę kondensatorów zwłaszcza w obwodach filtrujących i układach sprzężenia zwrotnego, w kontekście których częstotliwość napięć nie może przekraczać 10 MHz. Wszystkie kondensatory serii przystosowane są do montażu powierzchniowego i równocześnie są oferowane w standardowych obudowach SMD o rozmiarach: 1812 i 2220.
Stabilną pracę kondensatorów gwarantuje się również przy wysokich obciążeniach impulsowych. Przeprowadzone testy wytrzymałościowe potwierdzają odporność zarówno na wstrząsy mechaniczne, jak i wibracje. Zatem kondensatory CeraLink-X mogą być stosowane w aplikacjach o podwyższonych wymogach.
Parametry elektryczne i mechaniczne kondensatorów predestynują serię CeraLink-X do zastosowań m.in. w zasilaczach impulsowych, falownikach i systemach fotowoltaicznych oraz w modułach energoelektronicznych, w których znaczenie ma wysoka gęstość energii, przy ograniczonej powierzchni płytek PCB.
Więcej na: www.tdk.com
