Płytka ewaluacyjna ze sterownikiem diod LED MagI³C-LDHM
Würth Elektronik ICS
Wprowadzając na rynek wysokoprądowy konwerter DC-DC MagI³C-LDHM z wbudowanym kontrolerem i kompletem podzespołów pasywnych, firma Würth Elektronik znacznie ułatwiła pracę projektantów układów zasilania diod LED. Aby jeszcze bardziej skrócić czas projektowania, oferuje obecnie płytkę LDHM Evaluation Board z konwerterem MagI³C-LDHM i wbudowanymi wyprowadzeniami do regulacji jasności za pomocą wejść analogowych i sygnału PWM. Jest to płytka o zoptymalizowanej konstrukcji termicznej, spełniająca wymogi norm EN55032 / CISPR32 Class B w zakresie kompatybilności elektromagnetycznej. Producent oferuje do niej projekty PCB w formatach Altium, Eagle i Gerber, dostępne do pobrania ze strony produktowej.
Konwerter MagI³C-LDHM pracuje z maksymalnym prądem wyjściowym 450 mA i umożliwia zasilanie do 16 diod LED w połączeniu szeregowym. Daje on dużą elastyczność użytkownikom chcącym zaadaptować projekt do różnych sytuacji mogących wystąpić w wejściowym układzie zasilania, w tym akceptuje napięcia z szerokiego zakresu od 4,5 do 60 V. Może być stosowany do oświetlenia zarówno wewnętrznego, jak i zewnętrznego (w tym również lamp RGBW i używanych w uprawach rośin), zapewniając sprawność sięgającą 95%. Zawiera zespół obwodów zabezpieczających, zapewniających ochronę m.in. przed przegrzaniem i zwarciem diody.

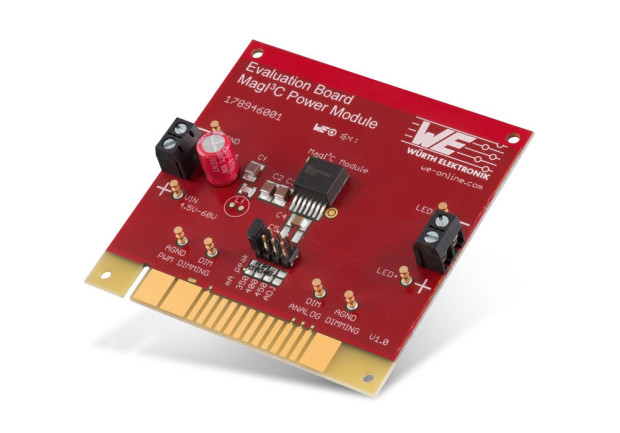

Na płytce ewaluacyjnej znajduje się sterownik z niezbędnymi elementami współpracującymi, gniazda wejściowe i wyjściowe, piny do podłączenia sygnałów sterujących oraz mikroprzełączniki umożliwiające ustawienie maksymalnej wartości prądu wyjściowego: 300, 350, 400 lub 450 mA.
