Złącza plug-in do płytek drukowanych niewymagające lutowania

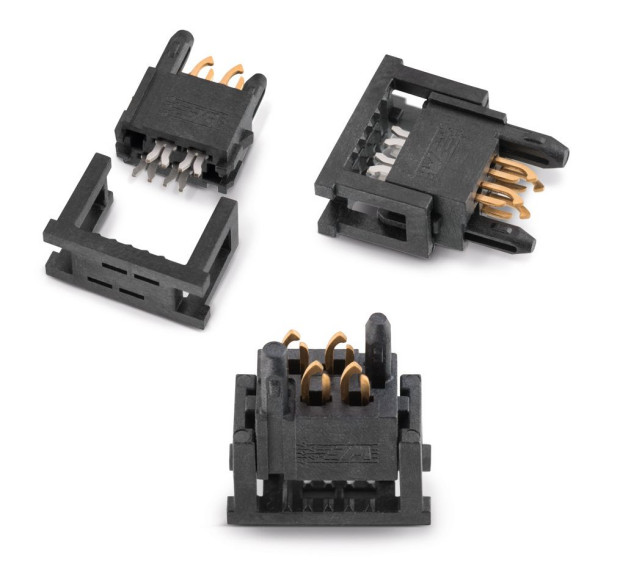

Firma Wurth Elektronik eiSos wprowadza na rynek serię małogabarytowych złączy sygnałowych REDFIT IDC SKEDD WR-WST niewymagających lutowania, dostępnych w wersjach zawierających od 4 do 20 kanałów. Są one przeznaczone do stałego montażu na płytkach PCB oraz do połączeń chwilowych, np. podczas programowania i debuggowania.

Nie wymagają lutowania, a jedynie przygotowania odpowiedniej średnicy otworów z metalizowanymi przelotkami. Są przeznaczone do łączenia z taśmą sygnałową IDC. Plastikowe słupki wzmacniające na spodzie są dłuższe od wyprowadzeń sygnałowych, co eliminuje problem przypadkowego zwarcia.

Ponadto, różne grubości słupków eliminują możliwość odwrócenia polaryzacji złącza. W zależności od aplikacji, żywotność tych złączy producent ocenia na 10...25 cykli łączenia/rozłączania.

Pozostałe parametry:

• zakres temperatur pracy: -25...+105°C,
• rozstaw wyprowadzeń od strony płytki: 2,54 mm,
• rozstaw wyprowadzeń od strony taśmy: 1,27 mm,
• prąd znamionowy: 1,0 A/pin,
• napięcie pracy: 100 V,
• rezystancja izolacji: >1000 MΩ,
• rezystancja kontaktów: maks. 10 mΩ.
