Najmniejsze na rynku przekaźniki 1-Form-A do montażu przewlekanego

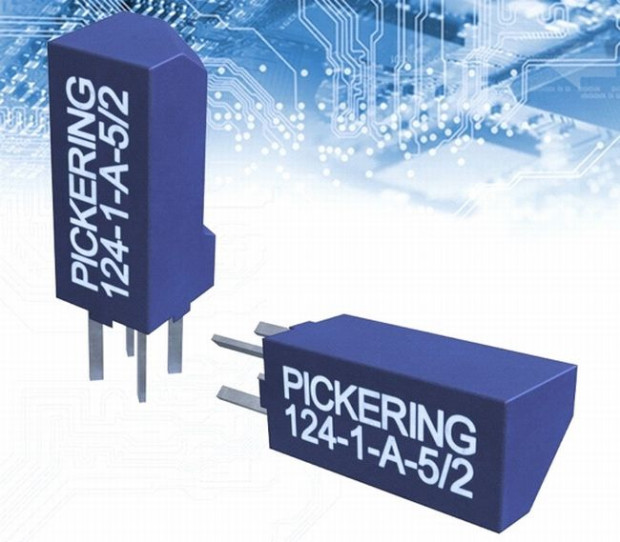

Firma Pickering Electronics posiada w ofercie serię najmniejszych na rynku przekaźników elektromechanicznych zamykanych w obudowach do montażu przewlekanego, których powierzchnia montażowa wynosi zaledwie 3,9 x 3,9 mm, a wysokość 9,5 mm. Seria 124 obejmuje przekaźniki 1-Form-A występujące w wersjach o napięciu znamionowym cewki 3 i 5 V, umożliwiające przełączanie obciążeń do 5 W i 0,5 A.

Charakteryzują się one rezystancją kontaktu 0,12 Ω i niezawodnością wynoszącą typowo 100 milionów cykli. W ofercie Pickering Electronics dostępne są też ich odpowiedniki przystosowane do montażu poziomego (serie 111, 111P i 117) oraz wersje o większej obciążalności (20 W, 1 A), jednak zamykane w wyższych obudowach (15,5 mm).

Pozostałe parametry:

• czas przełączania (z uwzględnieniem oscylacji): maks. 0,2 ms,
• początkowa rezystancja kontaktu: 0,12 Ω,
• pojemność (styki zamknięte/otwarte): 1,6/0,25 pF,
• zakres temperatur pracy: -20...+85°C,
• odporność na udary/wibracje: maks. 50 g/20 g.
